Трубопроводы(муфта) — HITACHI KH300

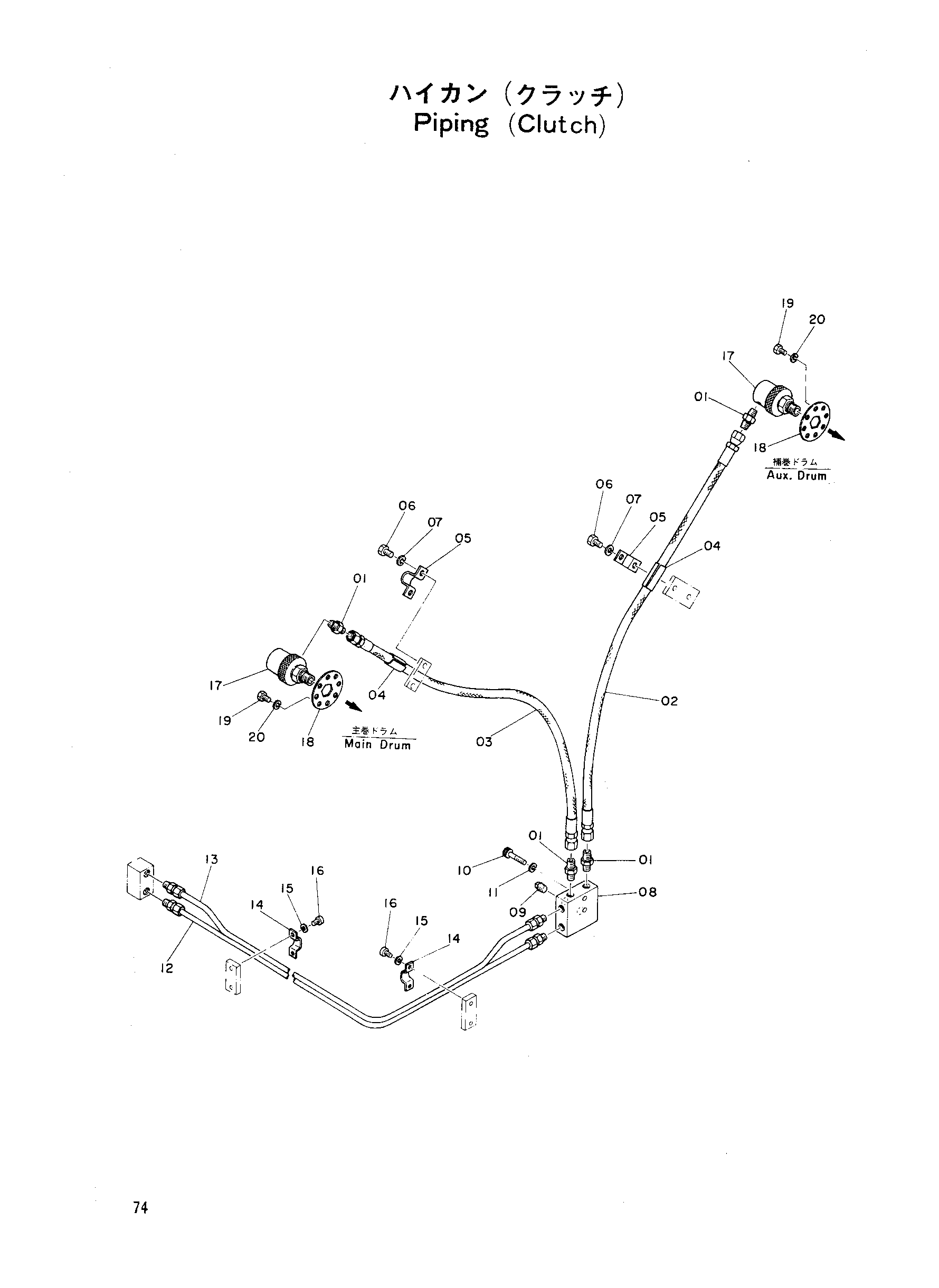

Заводская схема «Трубопроводы(муфта)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1301 | Адаптер | 4 |
| 02 | 4509866 | Шланг | 1 |
| 03 | 4043584 | Резиновый шланг | 1 |
| 04 | 4023275 | Защитный кожух | 2 |
| 05 | 4000903 | Хомут | 2 |
| 06 | M111014 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | 4031863 | Разъём | 1 |
| 09 | J75282 | Пробка масляный | 2 |
| 10 | M340836 | Болт с внутренним шестигранником | 2 |
| 11 | A590908 | Пружинная шайба | 2 |
| 12 | 4031956 | Трубка | 1 |
| 13 | 4031983 | Трубка | 1 |
| 14 | 4015443 | Хомут трубки | 3 |
| 15 | A590906 | Пружинная шайба | 6 |
| 16 | M430610 | Винт | 6 |
| 17 | 4024286 | Соединение | 2 |
| 18 | 4020055 | Стопорная пластина | 2 |
| 19 | M200810 | Болт | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
