Крюк ограничитель подъёма предотвращение устройство — HITACHI KH300

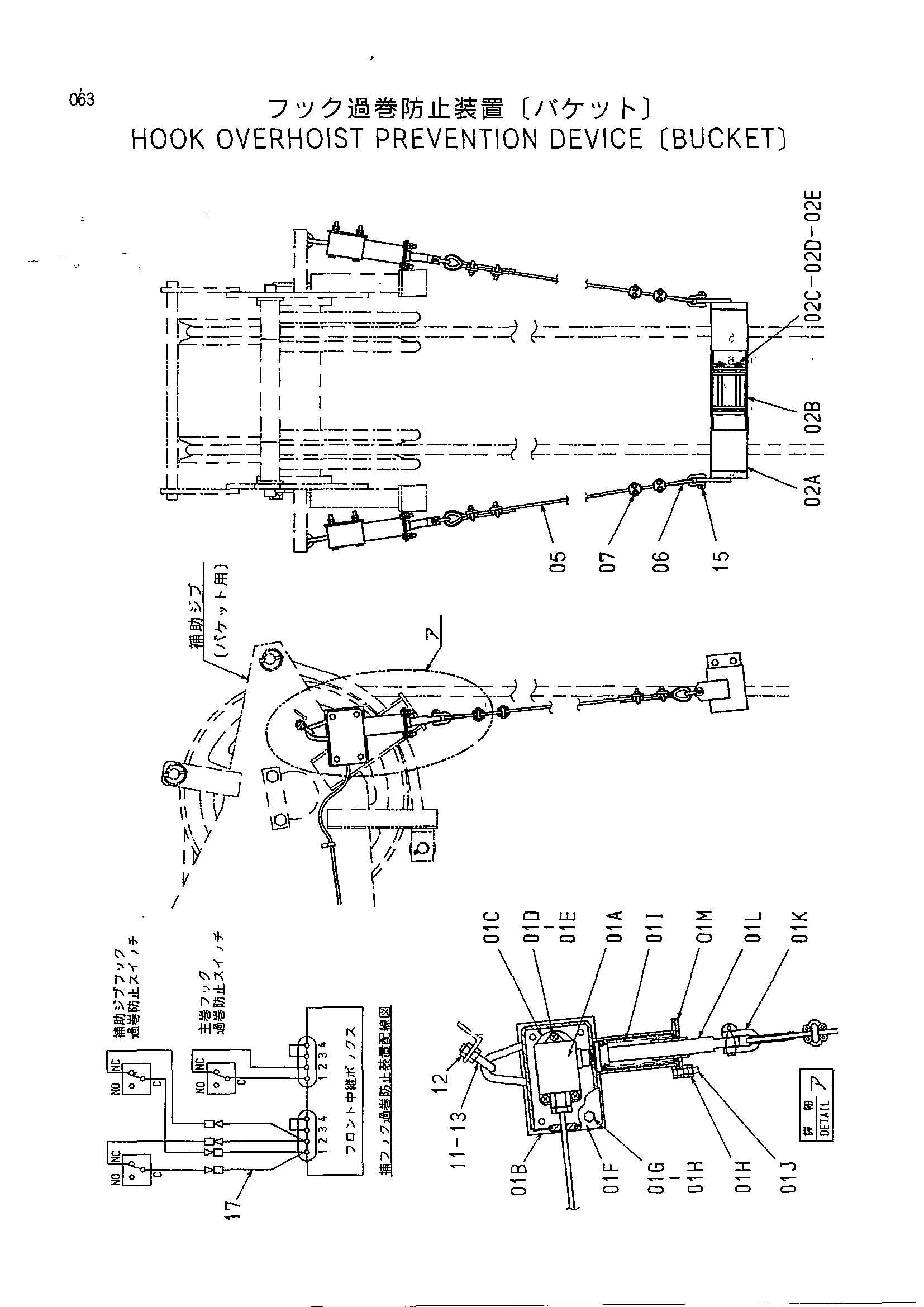

Заводская схема «Крюк ограничитель подъёма предотвращение устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9118708 | Крюк ограничитель | 1 | |
| 01A- | 9152175 | Выключатель в сборе | 2 |
| 01A | 4370878 | Выключатель концевой | 1 |
| 01B | 8050052 | Короб | 1 |
| 01C | 4205194 | Пластина | 1 |
| 01D | M430640 | Винт | 3 |
| 01E | A590906 | Пружинная шайба | 3 |
| 01F | 4205192 | Крышка | 1 |
| 01G | J900890 | Болт | 4 |
| 01H | M500807 | Гайка | 14 |
| 01I | 4240874 | Пружина | 1 |
| 01J | J900830 | Болт | 3 |
| 01K | 4048478 | Серьга | 1 |
| 01L | 4323210 | Ответная планка | 1 |
| 01M | 9741447 | Крышка | 1 |
| 02A- | 9118709 | Груз в сборе | 1 |
| 02A | 8055790 | Груз A | 1 |
| 02B | 9740824 | Груз B | 1 |
| 02C | 4309591 | Палец | 2 |
| 02D | A590110 | Плоская шайба | 2 |
| 02E | 4022698 | Стопорный палец | 2 |
| 05 | 4049210 | Канат провод | 2 |
| 06 | 94-4002 | Тхимбле | 4 |
| 07 | 94-2901 | Зажим канат | 8 |
| 11 | 4157548 | U-образный болт | 2 |
| 12 | M660010 | U-образная гайка | 4 |
| 13 | J950010 | Гайка | 4 |
| 15 | 4048478 | Серьга | 2 |
| 17 | 4315968 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
