Поворот рычаг — HITACHI KH300

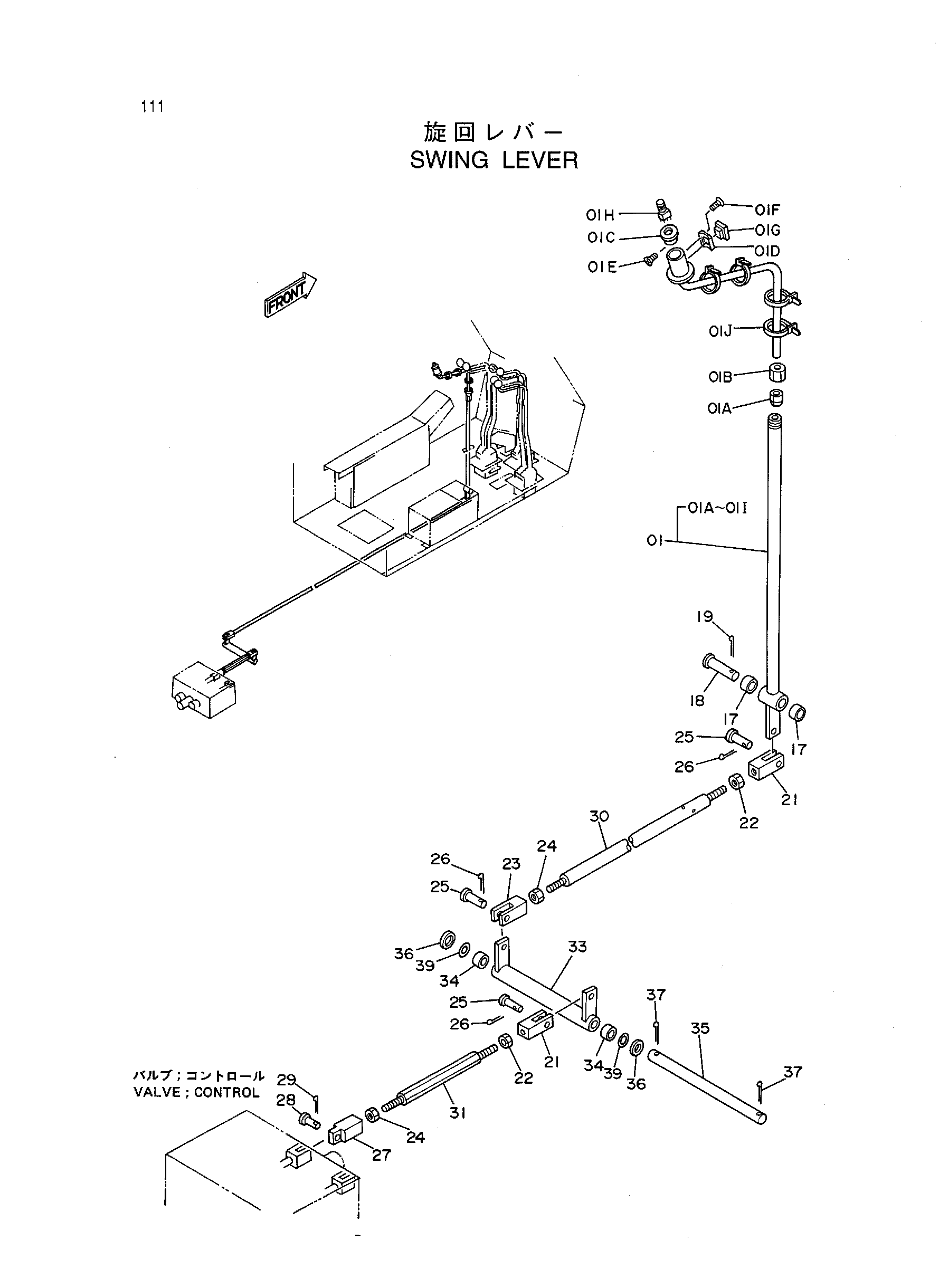

Заводская схема «Поворот рычаг» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7017207 | Рычаг | 1 |
| 01A | 4157731 | Ограничитель | 1 |
| 01B | 4157732 | Рукоятка блокировка | 1 |
| 01C | 4192452 | Колпачок | 1 |
| 01D | 4192453 | Сиденье | 1 |
| 01E | J660308 | Винт | 2 |
| 01F | 4192006 | Винт | 2 |
| 01G | 4192454 | Выключатель | 1 |
| 01H | 4192455 | Выключатель пусхбуттон | 1 |
| 01I | 4044883 | Хомут | 4 |
| 17 | 4075781 | Втулка | 2 |
| 18 | 4155726 | Палец | 1 |
| 19 | A764028 | Шплинт | 1 |
| 21 | 4137328 | Концевой вилка(левый) | 2 |
| 22 | J955014 | Гайка L | 2 |
| 23 | 4137316 | Концевой вилка(правый) | 1 |
| 24 | J950014 | Гайка | 2 |
| 25 | A741436 | Палец | 3 |
| 26 | A764025 | Шплинт | 3 |
| 27 | 4142233 | Концевой шток | 1 |
| 28 | 415350 | Палец | 1 |
| 29 | A762016 замена: A763016 | Шплинт | 1 |
| 29 | A763016 | Шплинт | 1 |
| 30 | 9725532 замена: 4230926 | Шток | 1 |
| 30 | 4230926 | Шток | 1 |
| 31 | 4190386 | Шток | 1 |
| 33 | 9725533 | Рычаг | 1 |
| 34 | 4075781 | Втулка | 2 |
| 35 | 4190387 | Палец | 1 |
| 36 | A590120 | Шайба | 2 |
| 37 | A764028 | Шплинт | 2 |
| 39 | 4019016 | Регулировочная шайба 0.5 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
