Насос трубопроводы (1) — HITACHI KH300

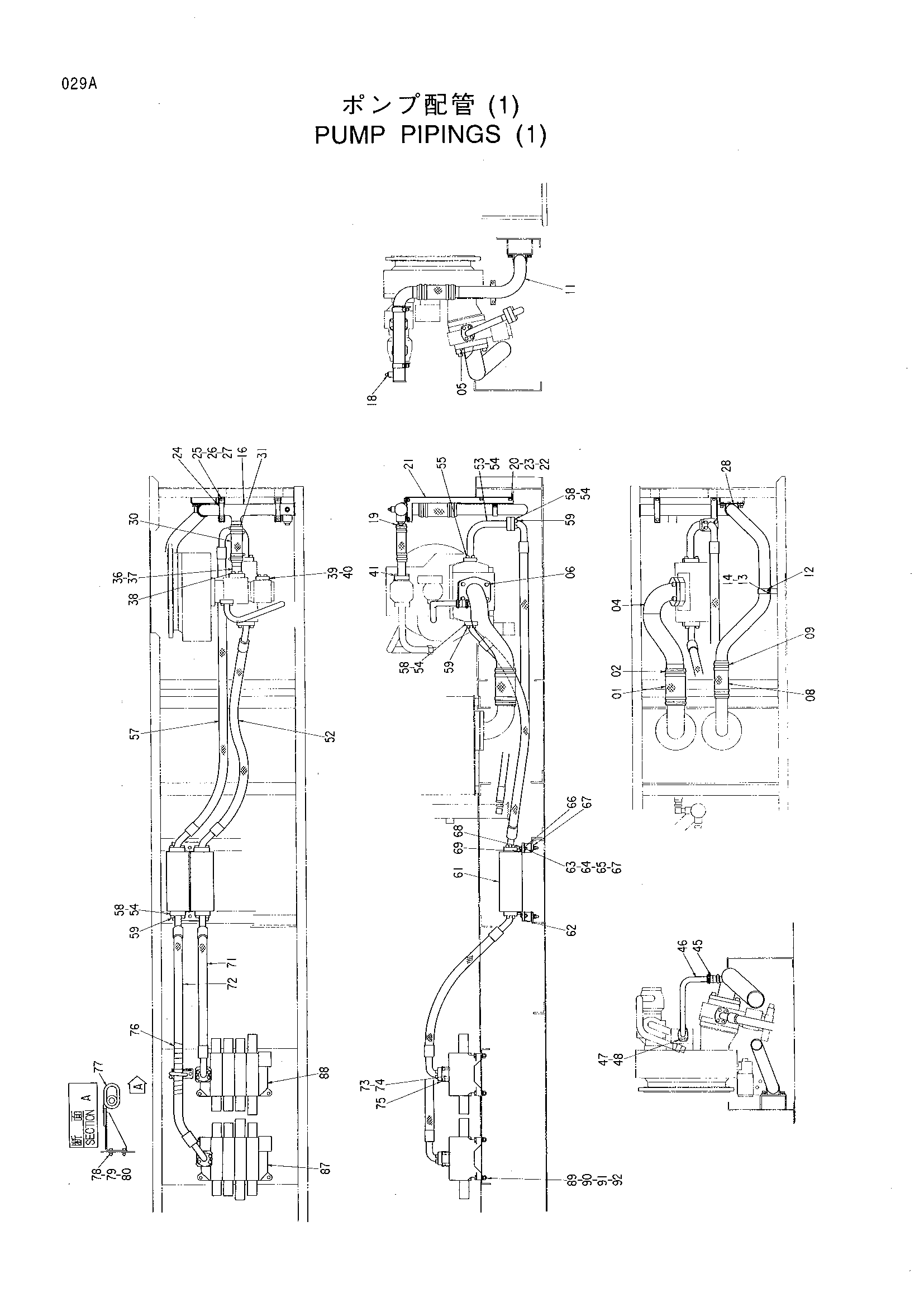

Заводская схема «Насос трубопроводы (1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4297877 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 4 |
| 04 | 8035063 | Трубка | 1 |
| 05 | A811115 | Уплотнительное кольцо | 1 |
| 06 | M341640 | Болт с внутренним шестигранником | 4 |
| 08 | 4094001 | Резиновый шланг | 2 |
| 09 | 4504491 | Хомут шланга | 8 |
| 11 | 8035064 | Трубка | 1 |
| 12 | 4053865 | Хомут трубки | 2 |
| 13 | J901016 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 16 | 8052036 | Трубка | 1 |
| 18 | 447483 | Пробка | 1 |
| 19 | 94-2026 | Пробка | 1 |
| 20 | 4193432 | Регулировочная шайба | 6 |
| 21 | 9737940 | Кронштейн | 2 |
| 22 | J901016 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | 4053865 | Хомут трубки | 2 |
| 25 | J901020 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J950010 | Гайка | 4 |
| 28 | 4177672 | Регулировочная шайба | 4 |
| 30 | 4094001 | Резиновый шланг | 1 |
| 31 | 4504491 | Хомут шланга | 4 |
| 36 | 9737939 | Трубка | 1 |
| 37 | A811060 | Уплотнительное кольцо | 1 |
| 38 | M341236 | Болт с внутренним шестигранником | 4 |
| 39 | 4121826 | Фланец | 1 |
| 40 | A811040 | Уплотнительное кольцо | 1 |
| 41 | M341036 | Болт с внутренним шестигранником | 4 |
| 45 | 4073889 | Муфта | 1 |
| 46 | 8035065 | Трубка | 1 |
| 47 | A811030 | Уплотнительное кольцо | 1 |
| 48 | M341036 | Болт с внутренним шестигранником | 4 |
| 52 | 4296279 | Шланг | 1 |
| 53 | 9735557 | Трубка | 1 |
| 54 | 966993 | Уплотнительное кольцо | 9 |
| 55 | M341236 | Болт с внутренним шестигранником | 4 |
| 57 | 4249336 | Шланг | 1 |
| 58 | 4085560 | Разъёмный фланец | 16 |
| 59 | M341240 | Болт с внутренним шестигранником | 32 |
| 61 | 9732767 | Трубка | 2 |
| 62 | 4244304 | Сиденье | 2 |
| 63 | J901028 | Болт | 4 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | J950010 | Гайка | 4 |
| 66 | 4050403 | Резиновая подушка | 2 |
| 67 | A590110 | Плоская шайба | 12 |
| 68 | 4244305 | Кронштейн | 4 |
| 69 | M341220 | Болт с внутренним шестигранником | 8 |
| 71 | 4242448 | Шланг | 1 |
| 72 | 4277463 | Шланг | 1 |
| 73 | A811040 | Уплотнительное кольцо | 2 |
| 74 | M341236 | Болт с внутренним шестигранником | 8 |
| 75 | 4300472 | Фильтр | 2 |
| 76 | 4044420 | Защитный кожух | 1 |
| 77 | 8045246 | Кронштейн | 1 |
| 78 | J901230 | Болт | 2 |
| 79 | A590912 | Пружинная шайба | 2 |
| 80 | J950012 | Гайка | 2 |
| 87 | 4377339 | Гидрораспределитель | 1 |
| 88 | 4388544 | Гидрораспределитель | 1 |
| 89 | J901255 | Болт | 8 |
| 90 | A590912 | Пружинная шайба | 8 |
| 91 | A590112 | Плоская шайба | 8 |
| 92 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
