Трансмиссия — HITACHI KH300

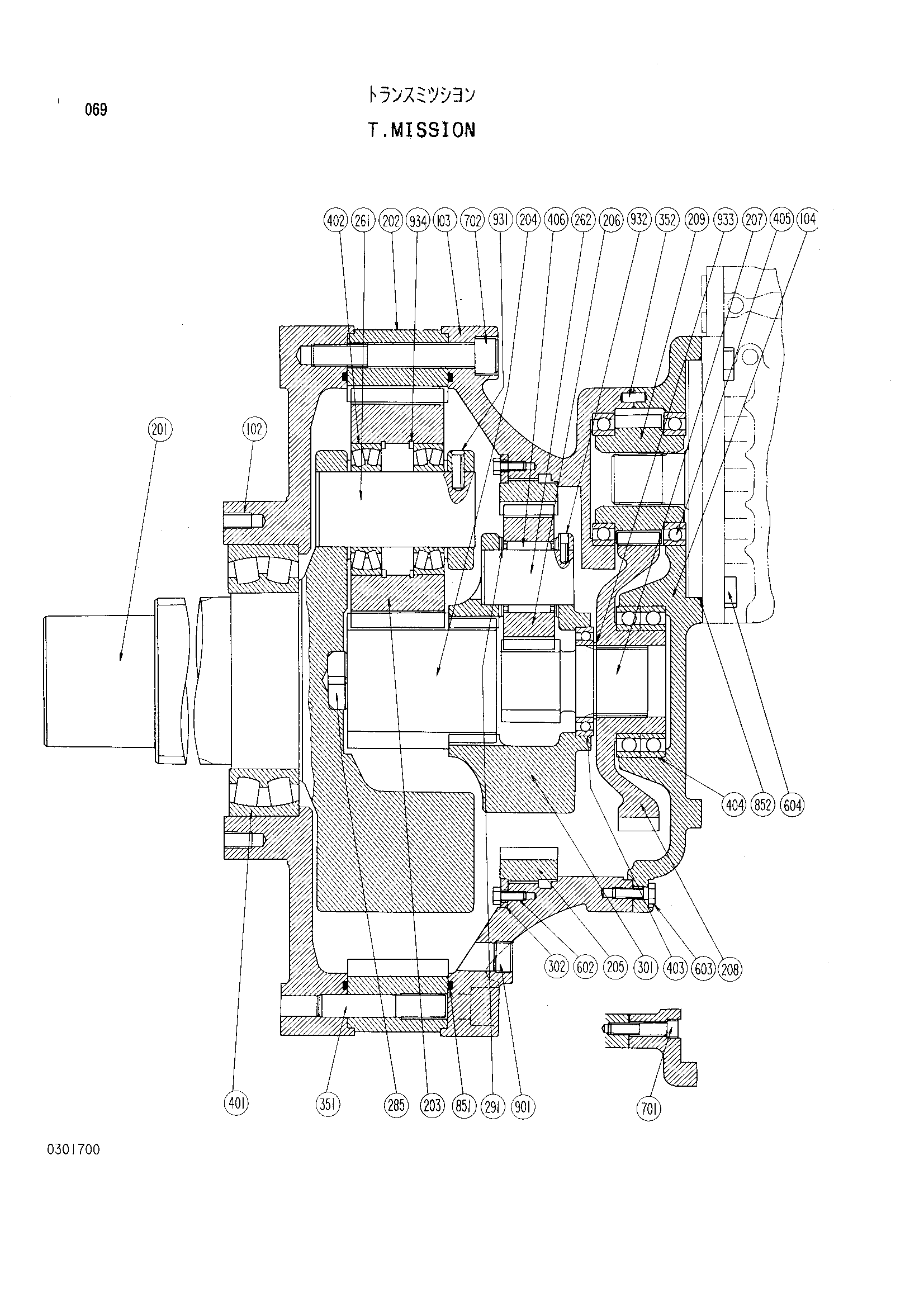

Заводская схема «Трансмиссия» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4195269 | Трансмиссия | 1 | |
| 102 | 0291201 | Корпус передний | 1 |
| 103 | 0291202 | Корпус | 1 |
| 104 | 0291203 | Корпус задний | 1 |
| 201 | 0291204 | Вал привод | 1 |
| 202 | 0291205 | Коронная шестерня | 1 |
| 203 | 0291206 | Планетарная шестерня | 3 |
| 204 | 0291207 | Солнечная шестерня | 1 |
| 205 | 0291208 | Коронная шестерня | 1 |
| 206 | 0291209 | Планетарная шестерня | 3 |
| 207 | 0291210 | Солнечная шестерня | 1 |
| 208 | 0291211 | Шестерня | 1 |
| 209 | 0291212 | Ведущая шестерня | 1 |
| 261 | 0291213 | Палец | 3 |
| 262 | 0291214 | Палец | 3 |
| 285 | 0235816 | Упорная пластина | 1 |
| 291 | 0291215 | Пластина боковой | 6 |
| 301 | 0291216 | Каррире | 1 |
| 302 | 0291217 | Пластина | 1 |
| 351 | 0291218 | Установочный штифт | 4 |
| 352 | 0111519 | Палец | 1 |
| 401 | 0291219 | Подшипник. каток | 1 |
| 402 | 0291220 | Подшипник. каток | 6 |
| 403 | 0291221 | Шариковый подшипник | 1 |
| 404 | 0291222 | Шариковый подшипник | 2 |
| 405 | 0291223 | Шариковый подшипник | 2 |
| 406 | 0291224 | Неедле | 3 |
| 602 | 0291225 | Болт | 12 |
| 603 | 0147207 | Болт | 13 |
| 604 | 0235819 | Болт | 4 |
| 701 | 0190303 | Болт с внутренним шестигранником | 4 |
| 702 | 0301701 | Болт с внутренним шестигранником | 7 |
| 851 | 0291228 | Уплотнительное кольцо | 2 |
| 852 | 0275305 | Уплотнительное кольцо | 1 |
| 901 | 0291229 | Пробка | 3 |
| 931 | 0291230 | Пружинный штифт | 3 |
| 932 | 4144354 | Пружинный штифт | 3 |
| 933 | 954442 | Стопорное кольцо | 1 |
| 934 | 4116292 | Стопорное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
