Рама крышка — HITACHI KH300

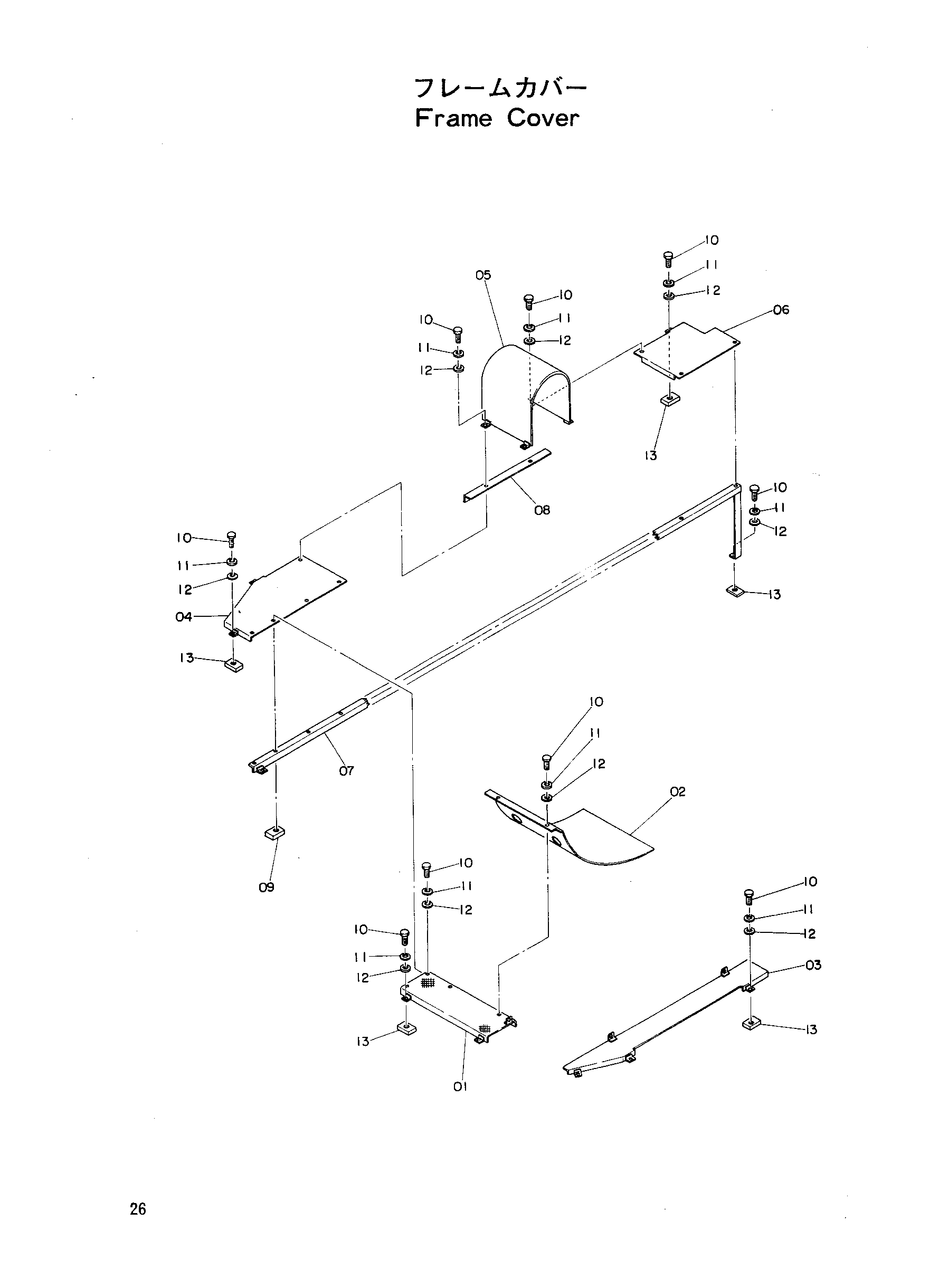

Заводская схема «Рама крышка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8003728 | Крышка рама | 1 |
| 02 | 3004360 | Крышка рама | 1 |
| 03 | 8003727 | Крышка рама | 1 |
| 04 | 8003726 | Крышка рама | 1 |
| 05 | 9702888 | Крышка маин-друм | 1 |
| 06 | 8003725 | Крышка рама | 1 |
| 07 | 8003724 | Опора | 1 |
| 08 | 4033643 | Седло винта | 1 |
| 09 | 4030734 | Седло винта | 2 |
| 10 | M111014 | Болт | 25 |
| 11 | A590910 | Пружинная шайба | 25 |
| 12 | A590110 | Шайба | 23 |
| 13 | 4030734 | Седло винта | 8 |
| 14 | 7006627 | Крышка клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
