Крышка (задний) — HITACHI KH300

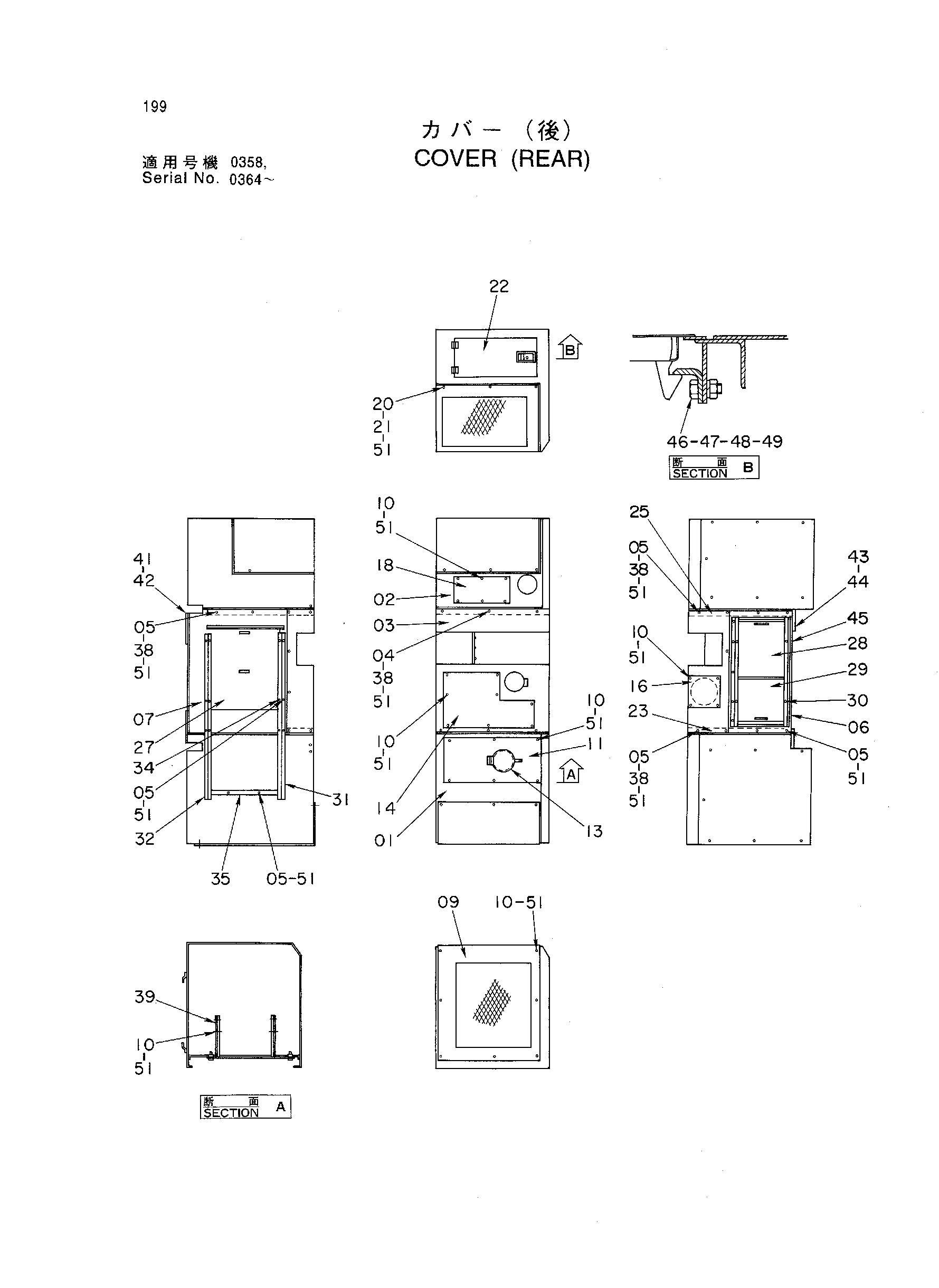

Заводская схема «Крышка (задний)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4331351 | Крышка | 1 | |
| 01 | 4194802 | Крышка ER | 1 |
| 02 | 4306314 | Крышка EL | 1 |
| 03 | 4351548 | Крышка EA | 1 |
| 04 | J901022 | Болт | 8 |
| 05 | J901025 | Болт | 41 |
| 06 | 4351547 | Крышка EB | 1 |
| 07 | 4194806 | Крышка EC | 1 |
| 09 | 4194807 | Крышка ERD | 1 |
| 10 | J901020 | Болт | 40 |
| 11 | 4194808 | Крышка RAD | 1 |
| 13 | 4182246 | Крышка | 1 |
| 14 | 4194809 | Крышка | 1 |
| 16 | 4194810 | Крышка | 1 |
| 18 | 4194811 | Крышка OP | 1 |
| 20 | 4194812 | Крышка воздуховод | 1 |
| 21 | J901022 | Болт | 7 |
| 22 | 4306315 | Дверь EL | 1 |
| 23 | 4194814 | Опора R | 1 |
| 25 | 4194815 | Опора L | 1 |
| 27 | 4194816 | Дверь ER | 1 |
| 28 | 4194817 | Дверь EFA | 1 |
| 29 | 4194818 | Дверь EFB | 1 |
| 30 | M361022 | Болт винг | 2 |
| 31 | 4194819 | Направляющая доор-у | 1 |
| 32 | 4194820 | Направляющая доор-л | 1 |
| 34 | M361022 | Болт винг | 6 |
| 35 | 4194821 | Ограничитель | 1 |
| 38 | J217083 | Шайба | 10 |
| 39 | 4352764 | Кронштейн | 1 |
| 41 | 4352765 | Регулировочная шайба 3.2 | 1 |
| 42 | 4352766 | Регулировочная шайба 2.3 | 2 |
| 43 | 4352767 | Регулировочная шайба | 1 |
| 44 | 4352768 | Регулировочная шайба | 2 |
| 45 | M361025 | Болт винг | 2 |
| 46 | 4352769 | Ограничитель | 1 |
| 47 | J901025 | Болт | 1 |
| 48 | J950010 | Гайка | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 51 | A590910 | Пружинная шайба | 96 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
