Каталог запчастей HITACHI
Электрический управление двигателем — HITACHI KH300

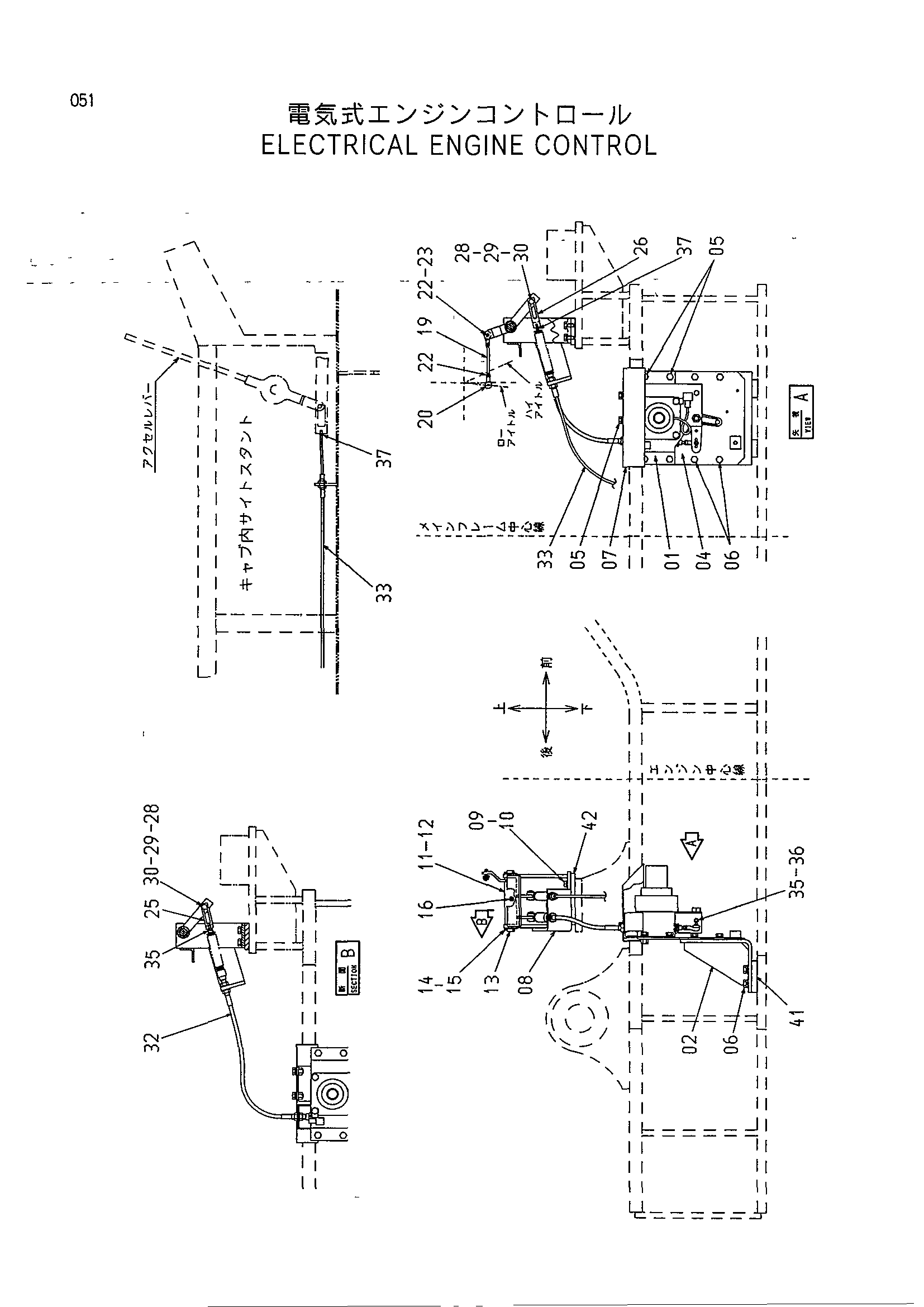

Заводская схема «Электрический управление двигателем» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9148409 | Управление двигателем | 1 | |
| 01 | 9144473 | Гидромотор в сборе | 1 |
| 02 | 8062961 | Кронштейн | 1 |
| 04 | 8062950 | Кронштейн | 1 |
| 05 | J021025 | Болт с шайбой | 6 |
| 06 | J021225 | Болт с шайбой | 8 |
| 07 | 3065790 | Крышка | 1 |
| 08 | 8062946 | Кронштейн | 1 |
| 09 | J901025 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | 8063496 | Рычаг | 1 |
| 12 | 4075781 | Втулка | 2 |
| 13 | 4321025 | Палец | 1 |
| 14 | A590120 | Плоская шайба | 2 |
| 15 | A764040 | Шплинт | 2 |
| 16 | J75481 | Пресс-маслёнка | 1 |
| 19 | 4321027 | Шток | 1 |
| 20 | 4056016 | Шарнир | 2 |
| 22 | M500504 | Гайка | 4 |
| 23 | A590905 | Пружинная шайба | 2 |
| 25 | 4347944 | Концевой вилка | 1 |
| 26 | 4347947 | Концевой вилка | 1 |
| 28 | 4002679 | Палец | 2 |
| 29 | A763016 | Шплинт | 2 |
| 30 | A590110 | Плоская шайба | 2 |
| 32 | 4336764 | Трос управления | 1 |
| 33 | 4344058 | Трос управления | 1 |
| 35 | M500605 | Гайка | 1 |
| 36 | A590906 | Пружинная шайба | 1 |
| 37 | M500504 | Гайка | 2 |
| 41 | 4352852 | Седло винта | 2 |
| 42 | 4352856 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
