Кондиционер. детали (1) — HITACHI KH300

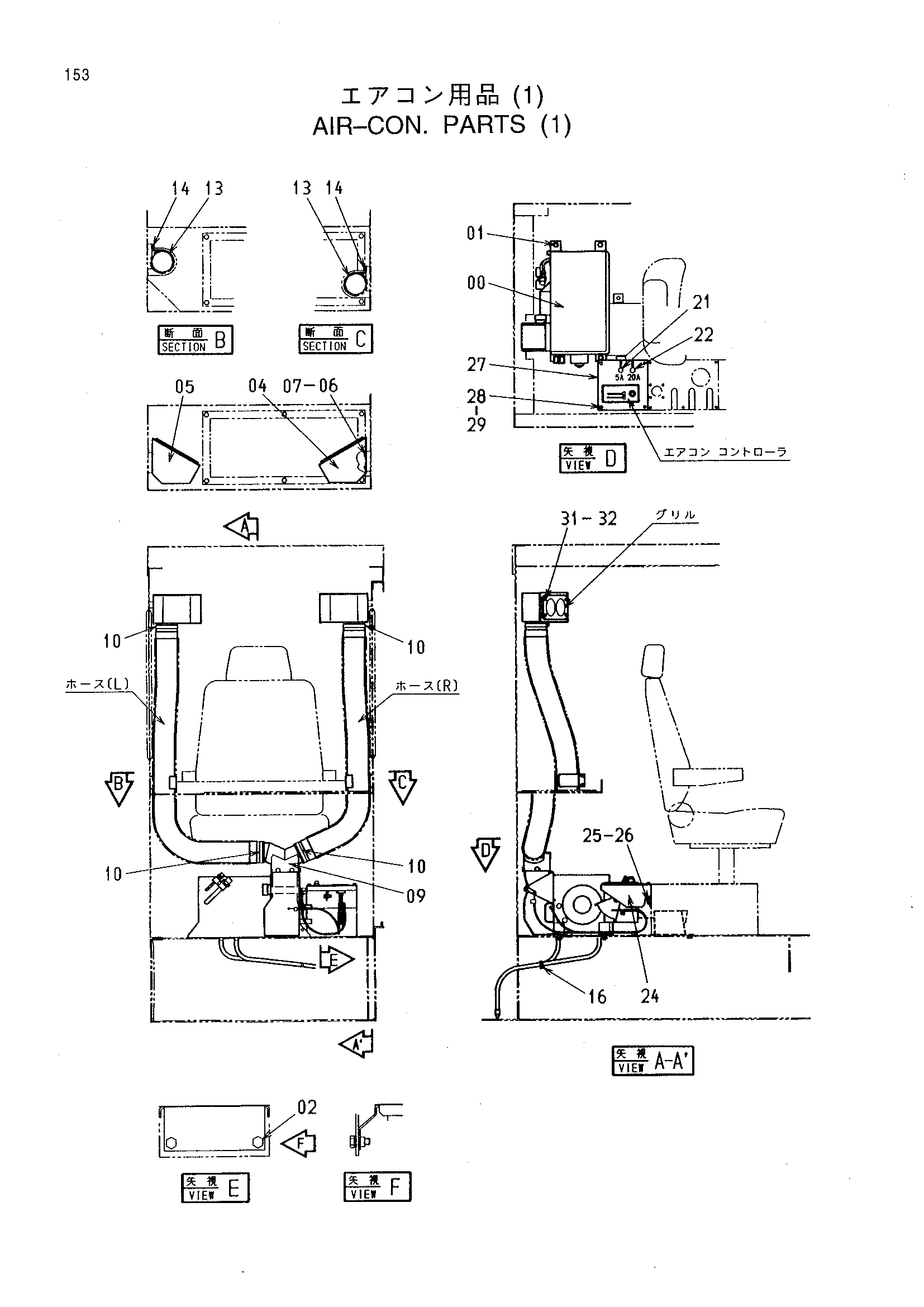

Заводская схема «Кондиционер. детали (1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355697 | Аир-кондетионер | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 02 | J010820 | Болт с шайбой | 2 |
| 04 | 7030535 | Воздуховод | 1 |
| 05 | 7030536 | Воздуховод | 1 |
| 06 | M430813 | Винт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 09 | 8060040 | Воздуховод | 1 |
| 10 | 4507512 | Хомут шланга | 4 |
| 13 | 4339630 | Хомут | 1 |
| 14 | J450616 | Винт с шайбой | 2 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 21 | 4360198 | Предохранитель | 1 |
| 22 | 4359847 | Предохранитель | 1 |
| 24 | 7030956 | Кронштейн | 1 |
| 25 | J900816 | Болт | 3 |
| 26 | A590908 | Пружинная шайба | 3 |
| 27 | 8064620 | Крышка | 1 |
| 28 | J850616 | Винт | 4 |
| 29 | J251006 | Пружинная шайба | 4 |
| 31 | J850510 | Винт | 8 |
| 32 | J251005 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
