Тормоз — HITACHI KH300

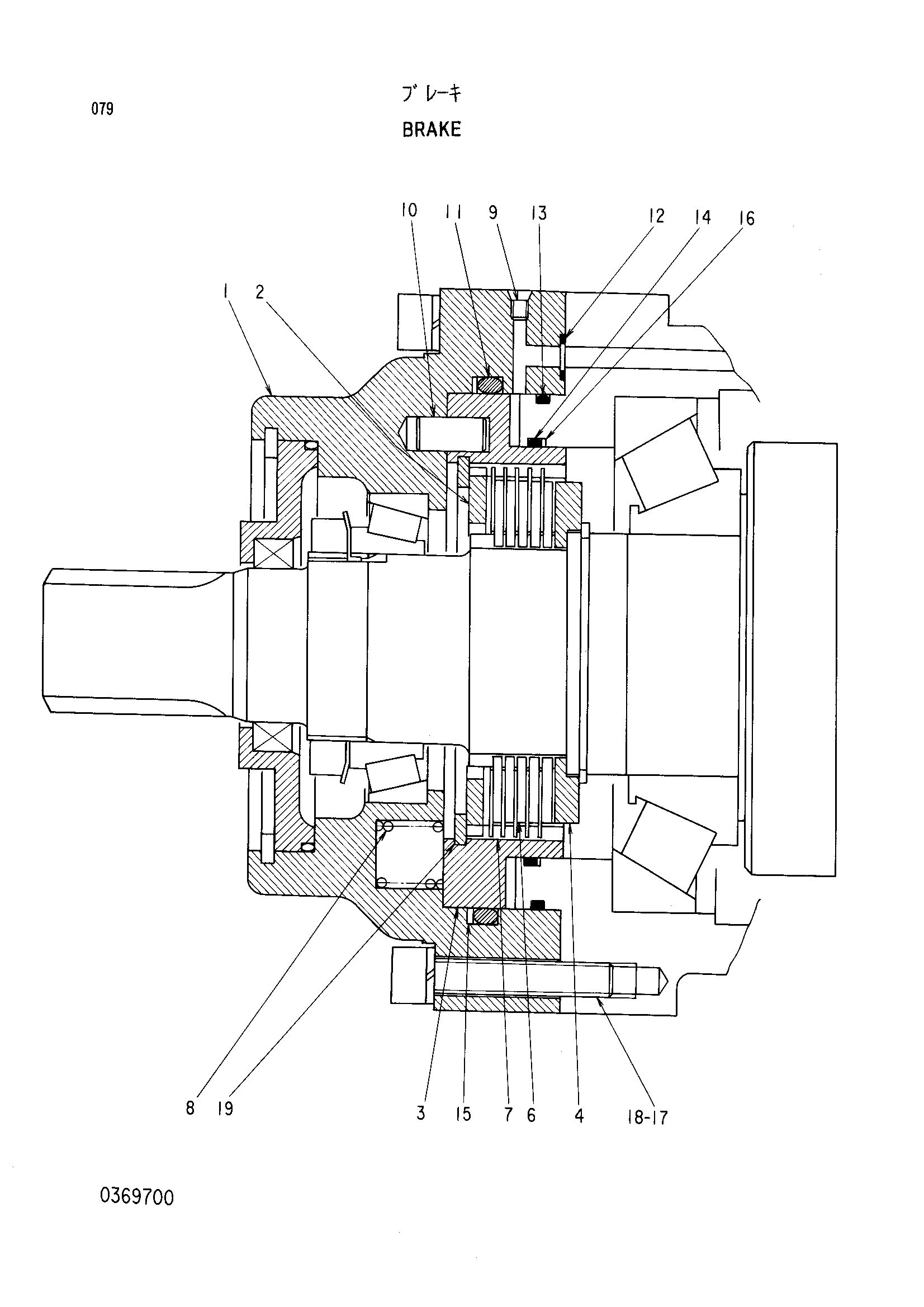

Заводская схема «Тормоз» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4244461 | Тормоз | 1 | |
| 1 | 0369701 | Корпус | 1 |
| 2 | 0369702 | Пластина | 1 |
| 3 | 0369703 | Поршень | 1 |
| 4 | 0369704 | Деталь дистант | 1 |
| 6 | 0369705 | Пластина | 5 |
| 7 | 0369706 | Пластина | 5 |
| 8 | 0254007 | Пружина | 8 |
| 9 | 0215017 | Пробка | 1 |
| 10 | 0369707 | Палец | 2 |
| 11 | A811150 | Уплотнительное кольцо | 1 |
| 12 | 4506320 | Уплотнительное кольцо | 1 |
| 13 | A811145 | Уплотнительное кольцо | 1 |
| 14 | A811120 | Уплотнительное кольцо | 1 |
| 15 | 0369708 | Опорное кольцо | 1 |
| 16 | 0369709 | Опорное кольцо | 1 |
| 17 | 0215020 | Болт с внутренним шестигранником | 12 |
| 18 | 0215021 | Пружинная шайба | 12 |
| 19 | 0369710 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
