Пилотный трубопроводы (дополнительный. подъёмный механизм муфта) — HITACHI KH300

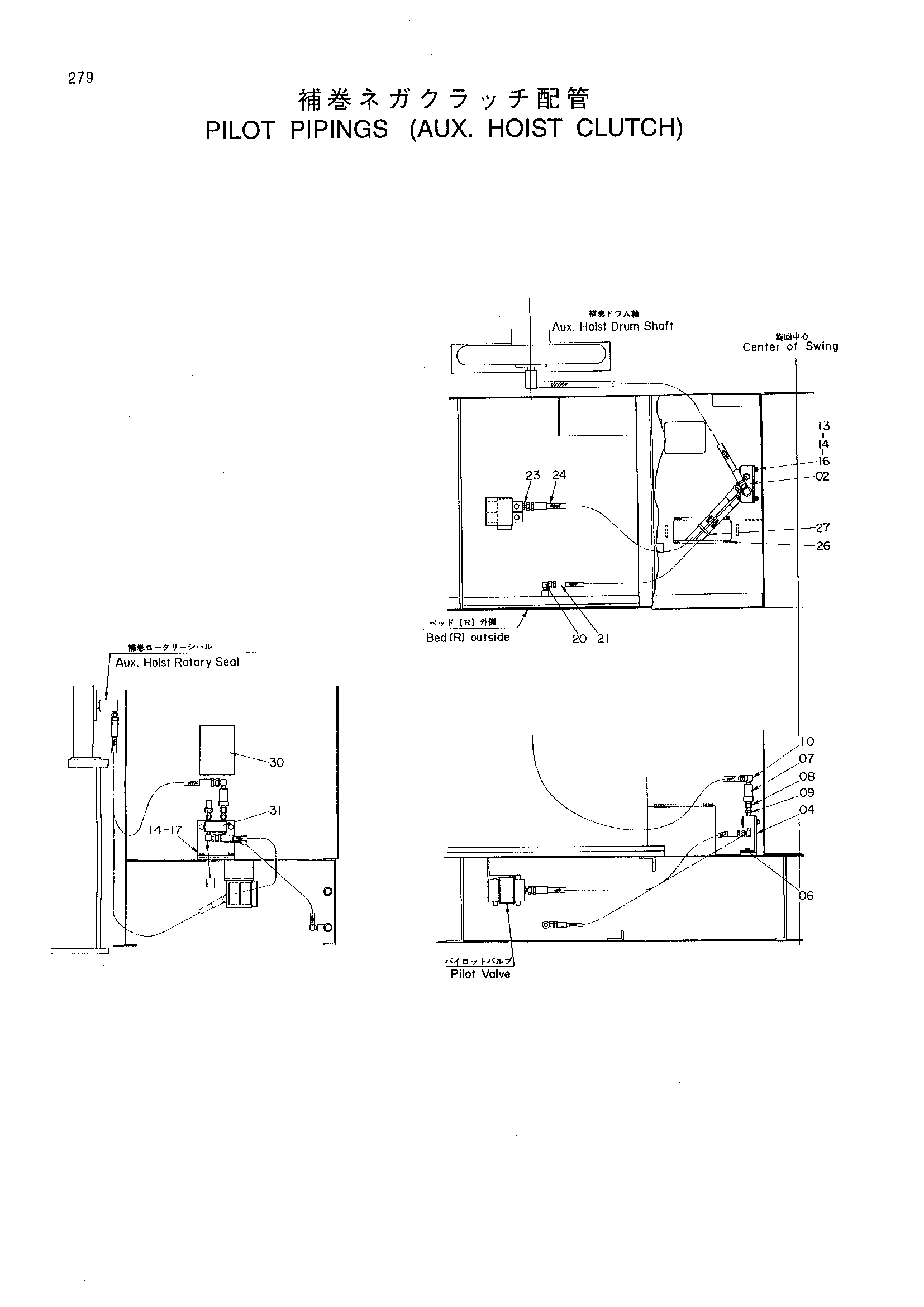

Заводская схема «Пилотный трубопроводы (дополнительный. подъёмный механизм муфта)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4197311 | Блок | 1 |
| 04 | 4197312 | Кронштейн | 1 |
| 06 | 4197313 | Седло винта | 1 |
| 07 | 4033130 | Муфта | 1 |
| 08 | 4033129 | Муфта | 2 |
| 09 | 94-1703 | Адаптер | 2 |
| 10 | 94-1403 | Угловой штуцер | 1 |
| 11 | 94-1403 | Угловой штуцер | 1 |
| 13 | J950010 | Гайка | 2 |
| 14 | A590910 | Пружинная шайба | 4 |
| 16 | J901070 | Болт | 2 |
| 17 | J901020 | Болт | 2 |
| 20 | 94-1402 | Угловой штуцер | 2 |
| 21 | 4157627 | Шланг | 1 |
| 23 | 4162963 | Адаптер | 1 |
| 24 | 4055221 | Шланг | 1 |
| 26 | 4158636 | Защитный кожух | 3 |
| 27 | 4055311 | Зажим | 4 |
| 30 | 3037787 | Информационная табличка | 1 |
| 31 | 4199693 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
