Пилотный трубопроводы (третий) — HITACHI KH300

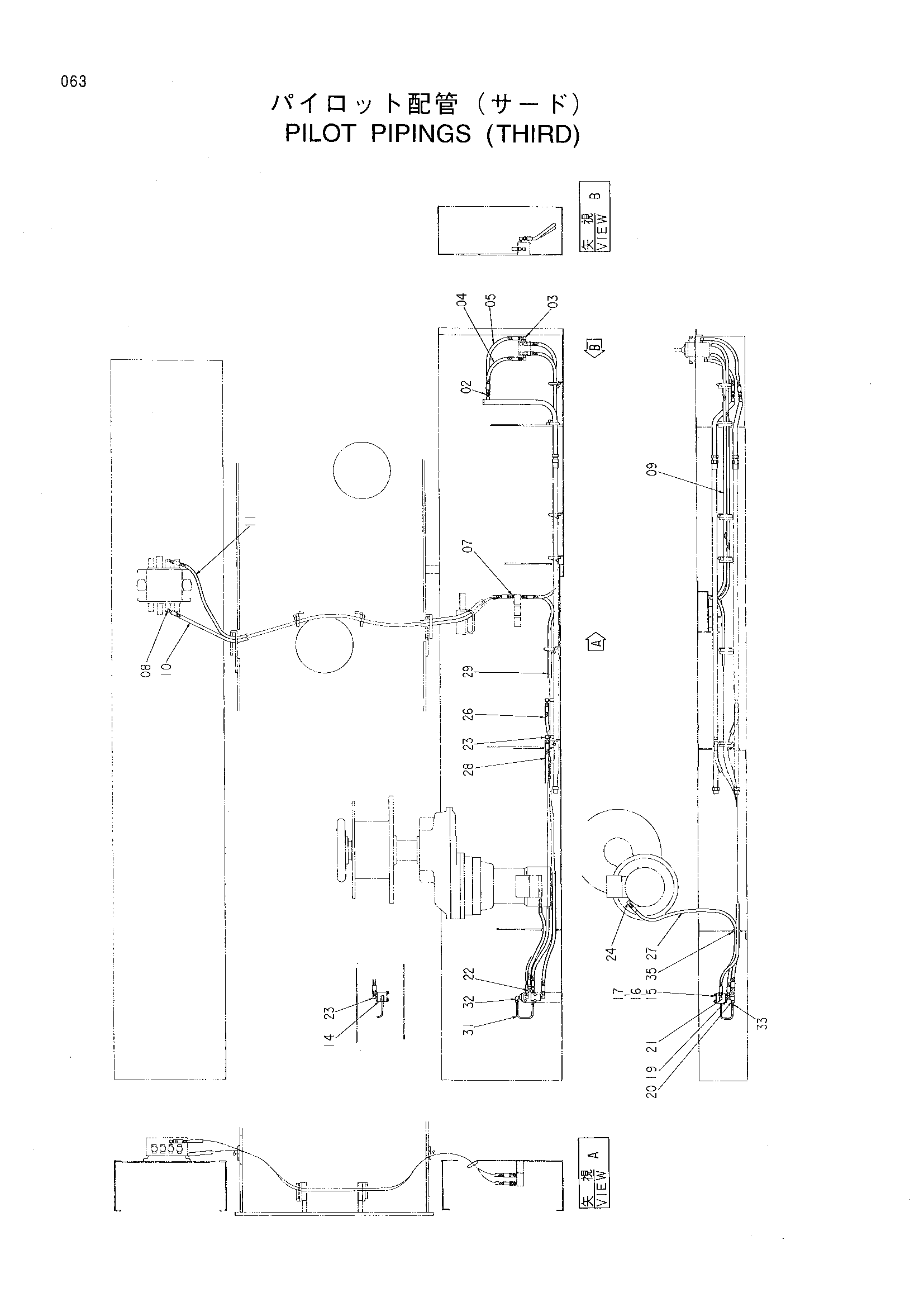

Заводская схема «Пилотный трубопроводы (третий)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4227354 | Нейлоновый шланг | 1 |
| 02 | 94-1302 | Адаптер | 2 |
| 03 | 94-1402 | Угловой штуцер | 4 |
| 04 | 4124814 | Нейлоновый шланг | 1 |
| 05 | 4128308 | Нейлоновый шланг | 1 |
| 07 | 4144089 | Адаптер | 5 |
| 08 | 4118999 | Угловой штуцер | 2 |
| 09 | 4129766 | Нейлоновый шланг | 2 |
| 10 | 4124799 | Нейлоновый шланг | 1 |
| 11 | 4154686 | Нейлоновый шланг | 1 |
| 14 | 4055358 | Челночный клапан | 1 |
| 15 | M340871 | Болт с внутренним шестигранником | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | M500807 | Гайка | 4 |
| 19 | 94-1702 | Адаптер | 1 |
| 20 | 94-0661 | Тройник | 1 |
| 21 | 4118999 | Угловой штуцер | 1 |
| 22 | 94-1302 | Адаптер | 2 |
| 23 | 94-1402 | Угловой штуцер | 3 |
| 24 | 4133249 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4157638 | Шланг | 1 |
| 27 | 4079762 | Шланг | 1 |
| 28 | 4071347 | Шланг | 1 |
| 29 | 4197771 | Шланг | 1 |
| 31 | 4227355 | Трубка | 1 |
| 32 | 4130176 | Штуцер трубки | 1 |
| 33 | 4130171 | Штуцер трубки | 1 |
| 35 | 4190703 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
