Подъёмный механизм трубопроводы (третий барабан) — HITACHI KH250HD

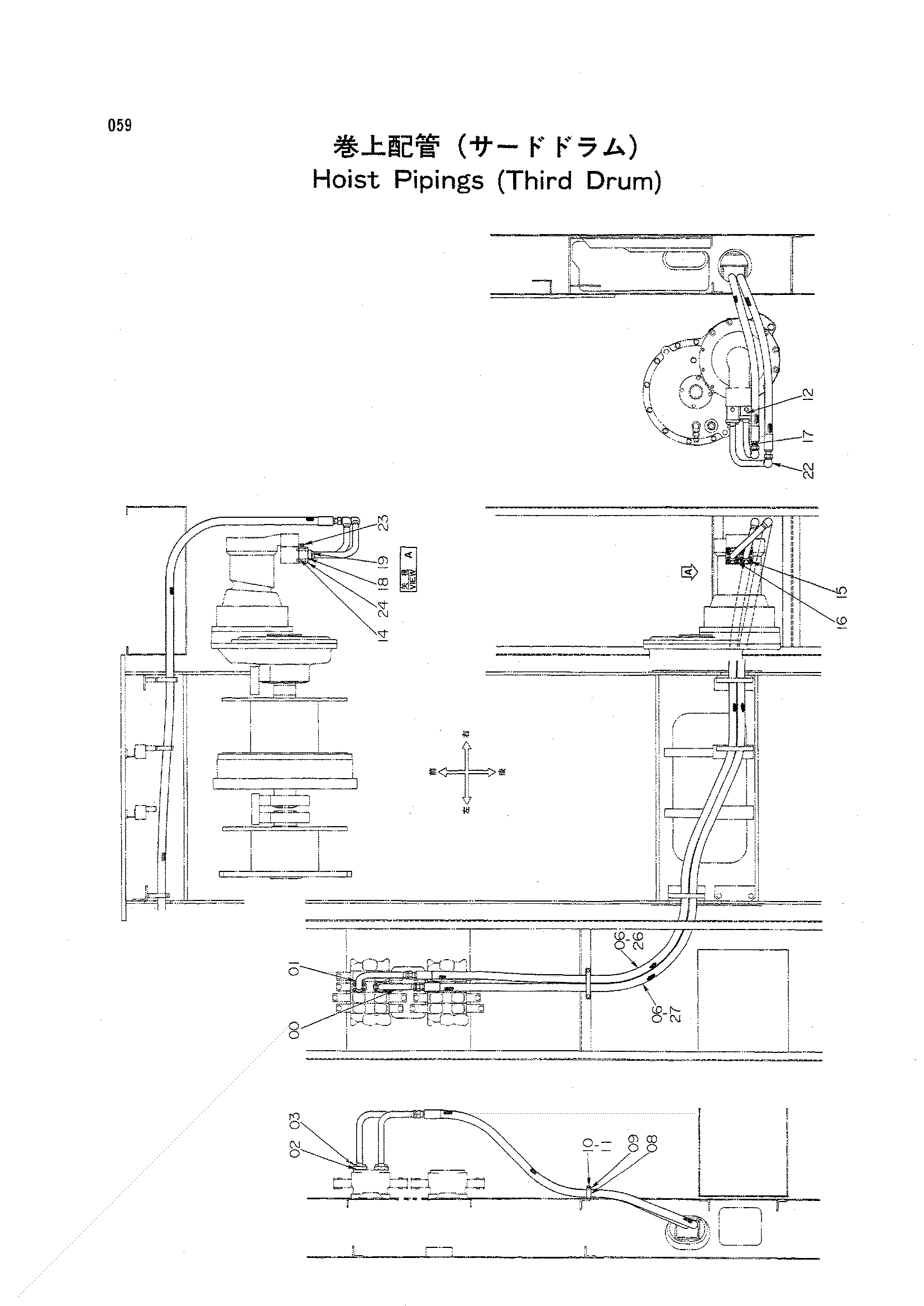

Заводская схема «Подъёмный механизм трубопроводы (третий барабан)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9737430 | Трубка | 1 |
| 01 | 8051313 | Трубка | 1 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 03 | M341032 | Болт с внутренним шестигранником | 8 |
| 06 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 9725568 | Кронштейн | 1 |
| 09 | 9725566 | Сиденье | 1 |
| 10 | J901090 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4283572 | Фланец | 1 |
| 14 | A811040 | Уплотнительное кольцо | 2 |
| 15 | M351256 | Болт с внутренним шестигранником | 4 |
| 16 | M351280 | Болт с внутренним шестигранником | 4 |
| 17 | 8051314 | Трубка | 1 |
| 18 | A811035 | Уплотнительное кольцо | 2 |
| 19 | M341032 | Болт с внутренним шестигранником | 8 |
| 22 | 8052329 | Трубка | 1 |
| 23 | 447483 | Пробка | 2 |
| 24 | 4291796 | Фланец | 1 |
| 26 | 4291954 | Шланг | 1 |
| 27 | 4291953 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
