Дренажный трубопроводы — HITACHI KH250HD

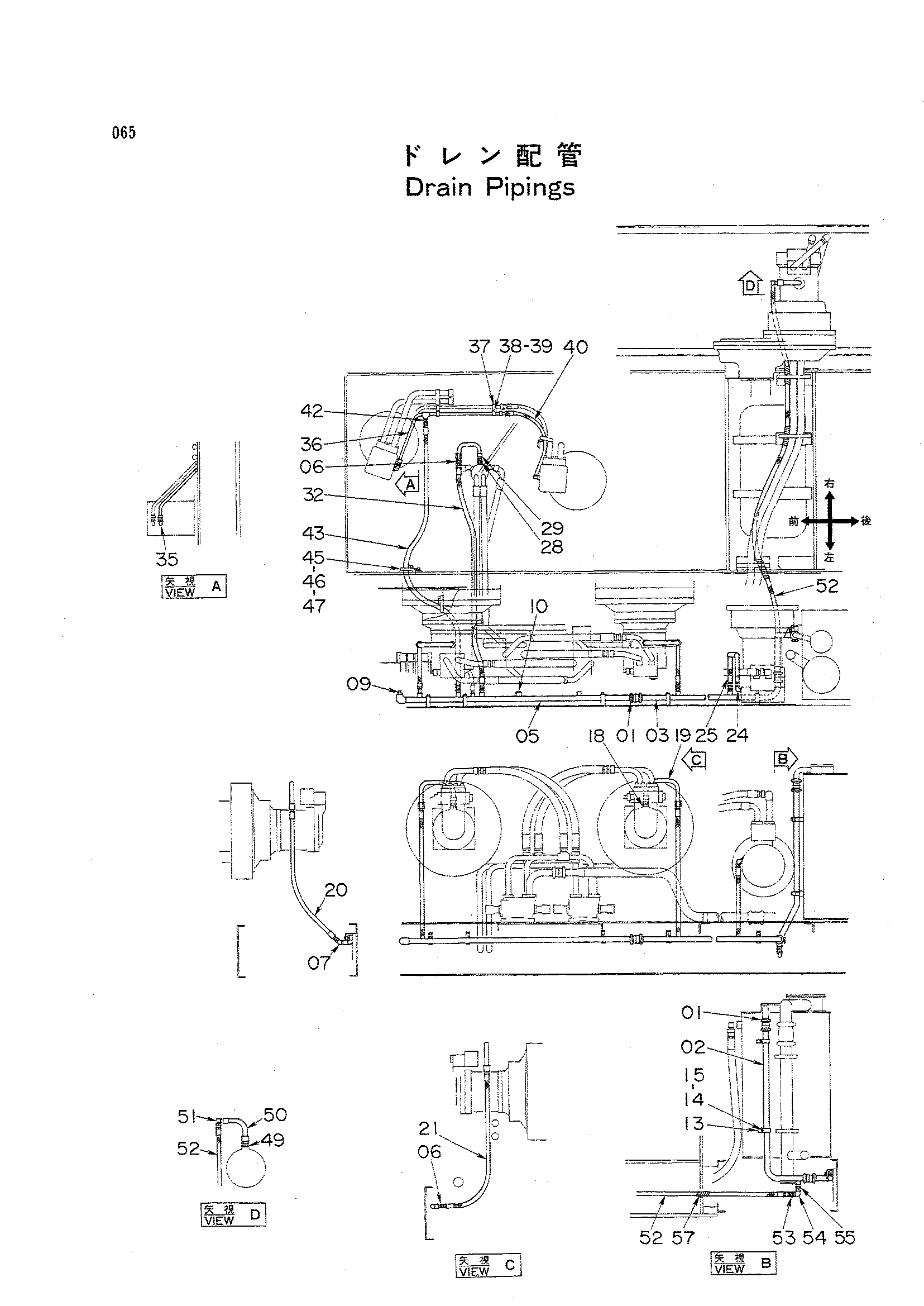

Заводская схема «Дренажный трубопроводы» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4071213 | Муфта | 3 |
| 02 | 9725557 | Трубка | 1 |
| 03 | 9725549 | Трубка | 1 |
| 05 | 8047043 | Трубка | 1 |
| 06 | 94-1303 | Адаптер | 5 |
| 07 | 94-1503 | Угловой штуцер | 1 |
| 08 | 94-2024 | Пробка | 1 |
| 09 | 94-2026 | Пробка | 1 |
| 10 | 447483 | Пробка | 1 |
| 13 | 4053598 | Хомут трубки | 6 |
| 14 | A590912 | Пружинная шайба | 6 |
| 15 | J901265 | Болт | 6 |
| 18 | 4042033 | Адаптер | 2 |
| 19 | 9725545 | Трубка | 2 |
| 20 | 4159578 | Шланг | 1 |
| 21 | 4159579 | Шланг | 1 |
| 24 | 4037760 | Угловой штуцер | 1 |
| 25 | 4054357 | Шланг | 1 |
| 28 | 4115046 | Адаптер | 1 |
| 29 | 9724977 | Трубка | 1 |
| 32 | 4278964 | Шланг | 1 |
| 35 | 4037761 | Угловой штуцер | 2 |
| 36 | 8035869 | Трубка | 1 |
| 37 | 4053593 | Хомут трубки | 2 |
| 40 | 4019216 | Шланг | 1 |
| 41 | J011035 | Болт с шайбой | 2 |
| 42 | 4115046 | Адаптер | 1 |
| 44 | 4282203 | Шланг | 1 |
| 45 | 8030482 | Опора | 1 |
| 48 | J011020 | Болт с шайбой | 2 |
| 49 | 4042033 | Адаптер | 1 |
| 50 | 9737393 | Трубка | 1 |
| 51 | 94-1403 | Угловой штуцер | 1 |
| 52 | 4278963 | Шланг | 1 |
| 53 | 94-1303 | Адаптер | 1 |
| 54 | 94-0617 | Угловой штуцер | 1 |
| 55 | 94-1703 | Адаптер | 1 |
| 57 | 4098336 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
