Пилотные гидролинии (7) — HITACHI KH250HD

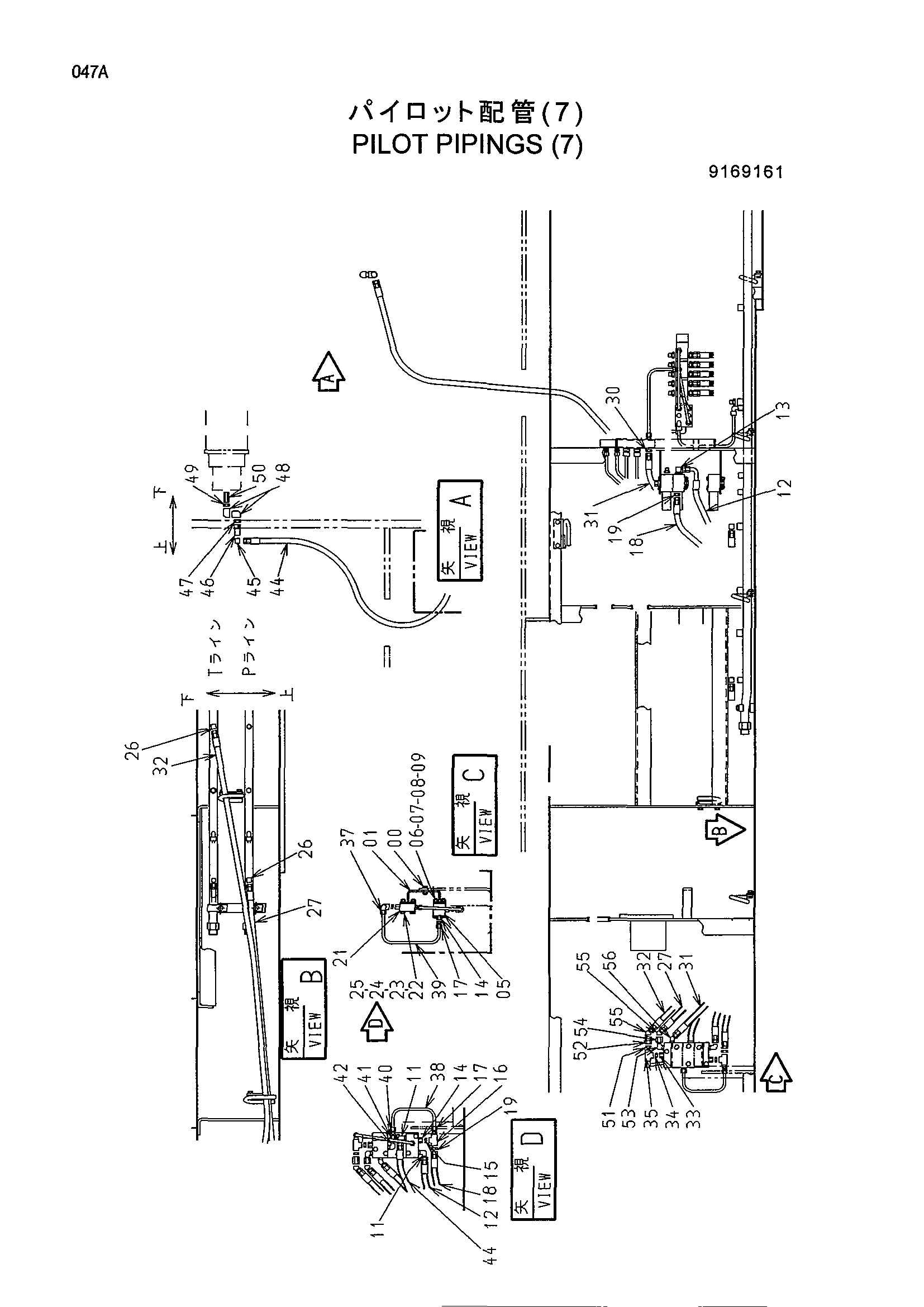

Заводская схема «Пилотные гидролинии (7)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	J011030	Болт с шайбой	2
01	8071809	Кронштейн	1
05	4207238	Клапан	1
06	J901075	Болт	2
07	4114402	Шайба	2
08	A590910	Пружинная шайба	2
09	J950010	Гайка	2
11	4133249	Угловой штуцер	2
11A	957366	Уплотнительное кольцо	1
12	4399858	Шланг	1
13	4118999	Угловой штуцер	1
14	4138898	Адаптер	2
14A	957366	Уплотнительное кольцо	1
15	94-1701	Адаптер	1
16	94-0660	Тройник	1
17	4130170	Штуцер трубки	2
18	4204159	Шланг	1
19	4144089	Адаптер	2
21	4219216	Пилотный клапан	1
22	J901055	Болт	2
23	4114402	Шайба	2
24	A590910	Пружинная шайба	2
25	J950010	Гайка	2
26	94-1402	Угловой штуцер	2
27	4079762	Шланг	1
30	94-1302	Адаптер	1
31	4116049	Шланг	1
32	4157638	Шланг	1
33	4138898	Адаптер	1
33A	957366	Уплотнительное кольцо	1
34	94-1701	Адаптер	1
35	94-0660	Тройник	1
37	4130176	Штуцер трубки	1
38	4399648	Трубка	1
39	4399650	Трубка	1
40	4130170	Штуцер трубки	1
41	94-0675	Разъём S	1
42	4174585	Угловой штуцер	1
42A	957366	Уплотнительное кольцо	1
44	4197774	Шланг	1
45	94-1402	Угловой штуцер	1
46	4022907	Самоуплотняющееся соединение	1
46A	4072595	Колпачок	1
47	4022908	Самоуплотняющееся соединение	1
47A	4072596	Колпачок	1
48	94-0631	Угловой штуцер	2
49	94-1901	Адаптер	1
50	485382	Адаптер	1
51	94-1901	Адаптер	1
52	94-0676	Разъём S	1
53	4174585	Угловой штуцер	1
53A	957366	Уплотнительное кольцо	1
54	94-0685	Переходник S	1
55	94-1502	Угловой штуцер	2
56	4173017	Угловой штуцер	1
56A	957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
