Пост трубопроводы — HITACHI KH250HD

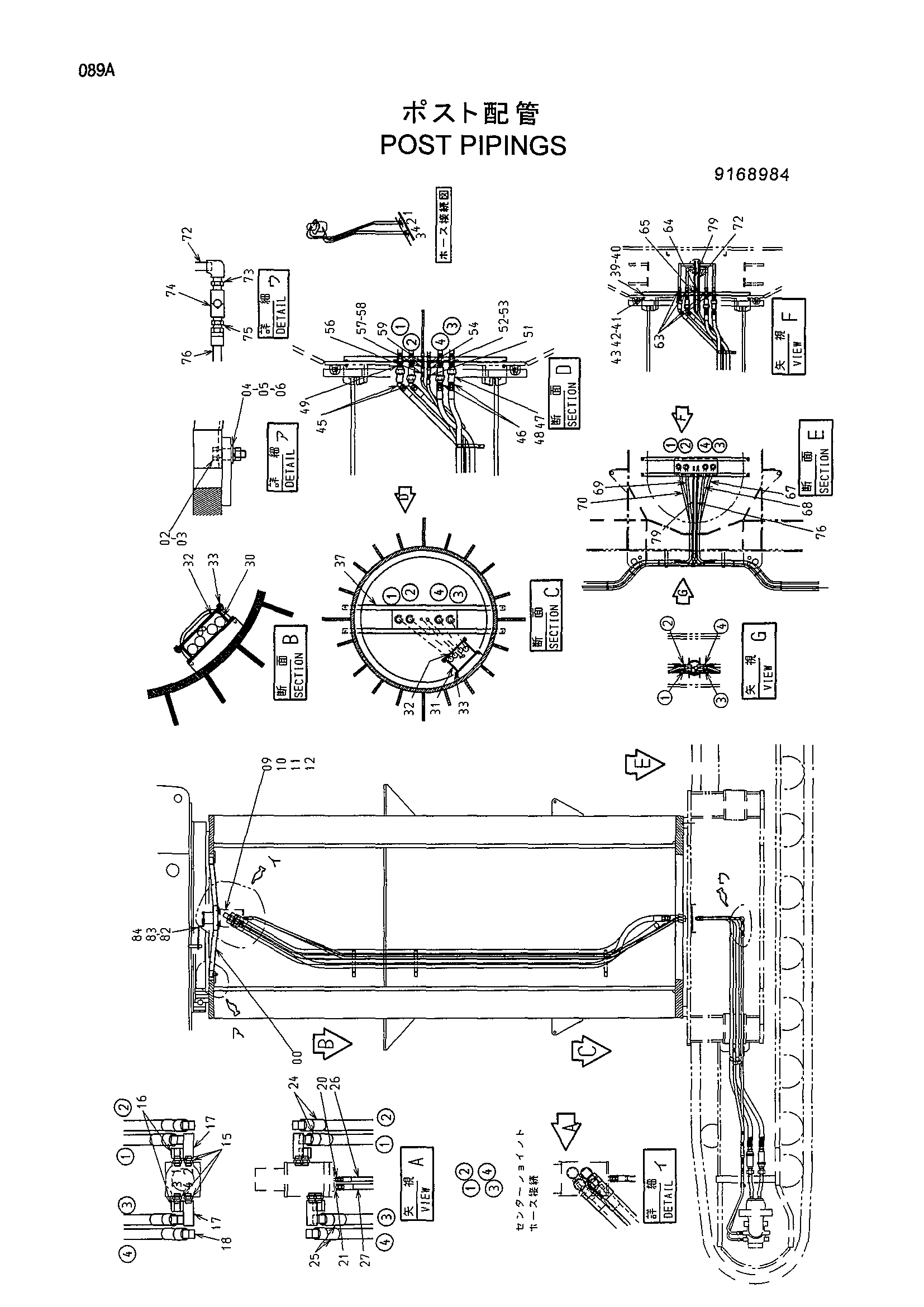

Заводская схема «Пост трубопроводы» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071634 | Кронштейн | 1 |
| 02 | J901250 | Болт | 4 |
| 03 | A590112 | Плоская шайба | 4 |
| 04 | 449490 | Шайба | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J950012 | Гайка | 4 |
| 09 | 9055203 | Центральный коллектор | 1 |
| 10 | J901245 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | J950012 | Гайка | 4 |
| 15 | 4218427 | Адаптер | 4 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 94-0692 | Разъём | 2 |
| 17 | 4398887 | Переходник S | 2 |
| 18 | 94-1406 | Угловой штуцер | 4 |
| 20 | 4144089 | Адаптер | 1 |
| 21 | 4115046 | Адаптер | 1 |
| 24 | 4398938 | Шланг | 2 |
| 25 | 4398939 | Шланг | 2 |
| 26 | 4196282 | Шланг | 1 |
| 27 | 4398937 | Шланг | 1 |
| 30 | 8071635 | Кронштейн | 2 |
| 31 | 8071636 | Кронштейн | 1 |
| 32 | 9749708 | Сиденье | 3 |
| 33 | J011230 | Болт с шайбой | 12 |
| 37 | 7034316 | Кронштейн | 1 |
| 39 | J901270 | Болт | 4 |
| 40 | A590112 | Плоская шайба | 4 |
| 41 | 449490 | Шайба | 4 |
| 42 | A590912 | Пружинная шайба | 4 |
| 43 | J950012 | Гайка | 4 |
| 45 | 94-1506 | Угловой штуцер | 2 |
| 46 | 94-1306 | Адаптер | 2 |
| 47 | 4141056 | Самоуплотняющееся соединение | 4 |
| 47A | 4141798 | Колпачок | 1 |
| 48 | 4141057 | Самоуплотняющееся соединение | 4 |
| 48A | 4141799 | Колпачок | 1 |
| 49 | 94-1706 | Адаптер | 4 |
| 51 | 94-1303 | Адаптер | 1 |
| 52 | 4033130 | Самоуплотняющееся соединение | 1 |
| 53 | 4033129 | Самоуплотняющееся соединение | 1 |
| 54 | 94-1703 | Адаптер | 1 |
| 56 | 94-1302 | Адаптер | 1 |
| 57 | 4022907 | Самоуплотняющееся соединение | 1 |
| 57A | 4072595 | Колпачок | 1 |
| 58 | 4022908 | Самоуплотняющееся соединение | 1 |
| 58A | 4072596 | Колпачок | 1 |
| 59 | 94-1702 | Адаптер | 1 |
| 63 | 94-1305 | Адаптер | 4 |
| 64 | 94-1303 | Адаптер | 1 |
| 65 | 94-1302 | Адаптер | 1 |
| 67 | 9749707 | Трубка | 1 |
| 68 | 9749706 | Трубка | 1 |
| 69 | 9749704 | Трубка | 1 |
| 70 | 9749705 | Трубка | 1 |
| 72 | 9749703 | Трубка | 1 |
| 73 | 94-1703 | Адаптер | 1 |
| 74 | 4163091 | Обратный клапан | 1 |
| 75 | 94-1303 | Адаптер | 1 |
| 76 | 9749701 | Трубка | 1 |
| 79 | 9749702 | Трубка | 1 |
| 82 | 4302953 | Кронштейн | 1 |
| 83 | J901225 | Болт | 3 |
| 84 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
