Бридле — HITACHI KH250HD

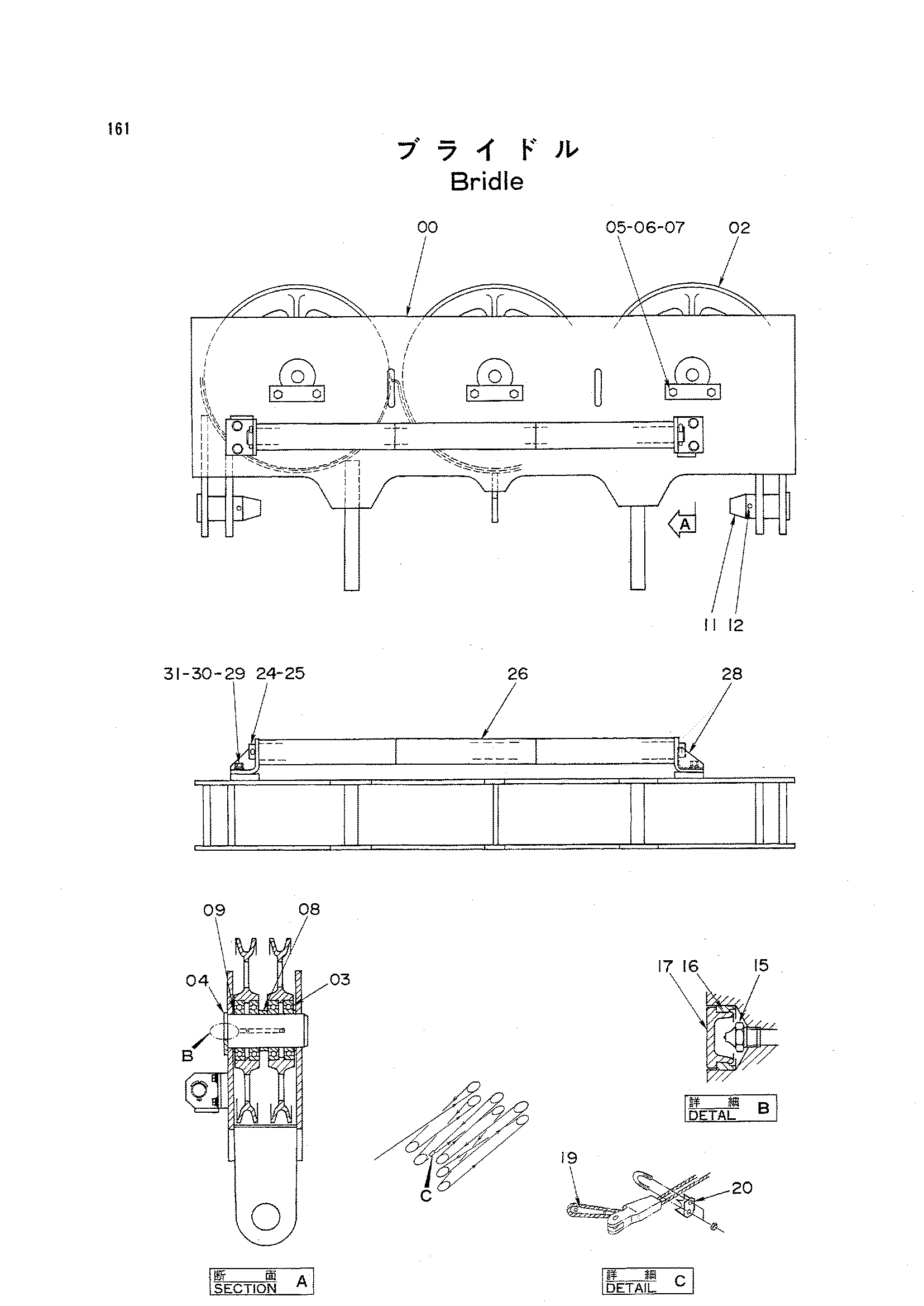

Заводская схема «Бридле» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7024665 | Бридле | 1 |
| 02 | 3025749 | Канатный блок | 6 |
| 03 | 944922 | Шариковый подшипник | 12 |
| 04 | 4159390 | Палец | 3 |
| 05 | 4135186 | Пластина | 3 |
| 06 | J901225 | Болт | 6 |
| 07 | A590912 | Пружинная шайба | 6 |
| 08 | 4088400 | Проставка | 3 |
| 09 | 442617 | Проставка | 6 |
| 11 | 4062839 | Палец | 2 |
| 12 | A761000 | Шплинт | 2 |
| 15 | J75481 | Пресс-маслёнка | 3 |
| 16 | 4130686 | Втулка | 3 |
| 17 | 4105912 | Колпачок | 3 |
| 19 | 4026075 | Ведге | 2 |
| 20 | 94-2907 | Зажим канат | 1 |
| 24 | 4253609 | Палец | 1 |
| 25 | A768063 | Шплинт | 2 |
| 26 | 4139001 | Ролик | 3 |
| 28 | 8046963 | Кронштейн | 2 |
| 29 | A590112 | Плоская шайба | 4 |
| 30 | A590912 | Пружинная шайба | 4 |
| 31 | J901230 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
