Головка фонарь — HITACHI KH250HD

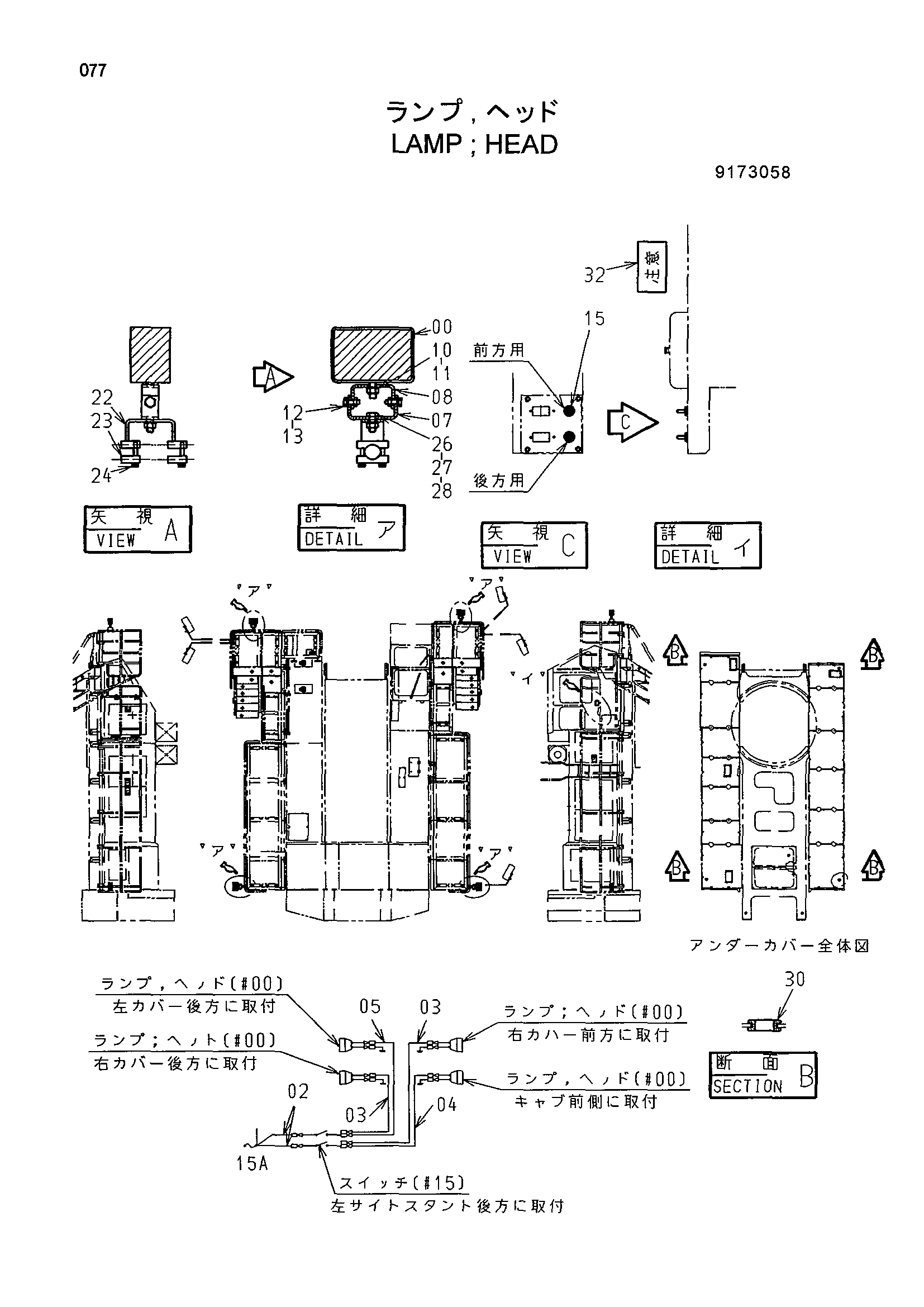

Заводская схема «Головка фонарь» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 4 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 1 |
| 02 | 4348758 | Жгут проводов | 2 |
| 03 | 4348761 | Жгут проводов | 2 |
| 04 | 4405917 | Жгут проводов | 1 |
| 05 | 4405922 | Жгут проводов | 1 |
| 07 | 4284159 | Кронштейн | 4 |
| 08 | 9737972 | Кронштейн | 4 |
| 10 | A590114 | Плоская шайба | 4 |
| 11 | 4045247 | U-образная гайка | 4 |
| 12 | J901030 | Болт | 8 |
| 13 | A590910 | Пружинная шайба | 8 |
| 15 | 4248990 | Выключатель | 2 |
| 17 | 3083253 | Проводка | 1 |
| 18 | 4055312 | Ленточный зажим | 30 |
| 22 | 9750899 | Кронштейн | 4 |
| 23 | 4355757 | Хомут | 8 |
| 24 | J020850 | Болт с шайбой | 16 |
| 26 | J901435 | Болт | 4 |
| 27 | A590114 | Плоская шайба | 4 |
| 28 | M660014 | U-образная гайка | 4 |
| 30 | 4208985 | Резиновая втулка | 4 |
| 31 | 3083270 | Прокедуре | 1 |
| 32 | 4406062 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
