Кат-валк — HITACHI KH250HD

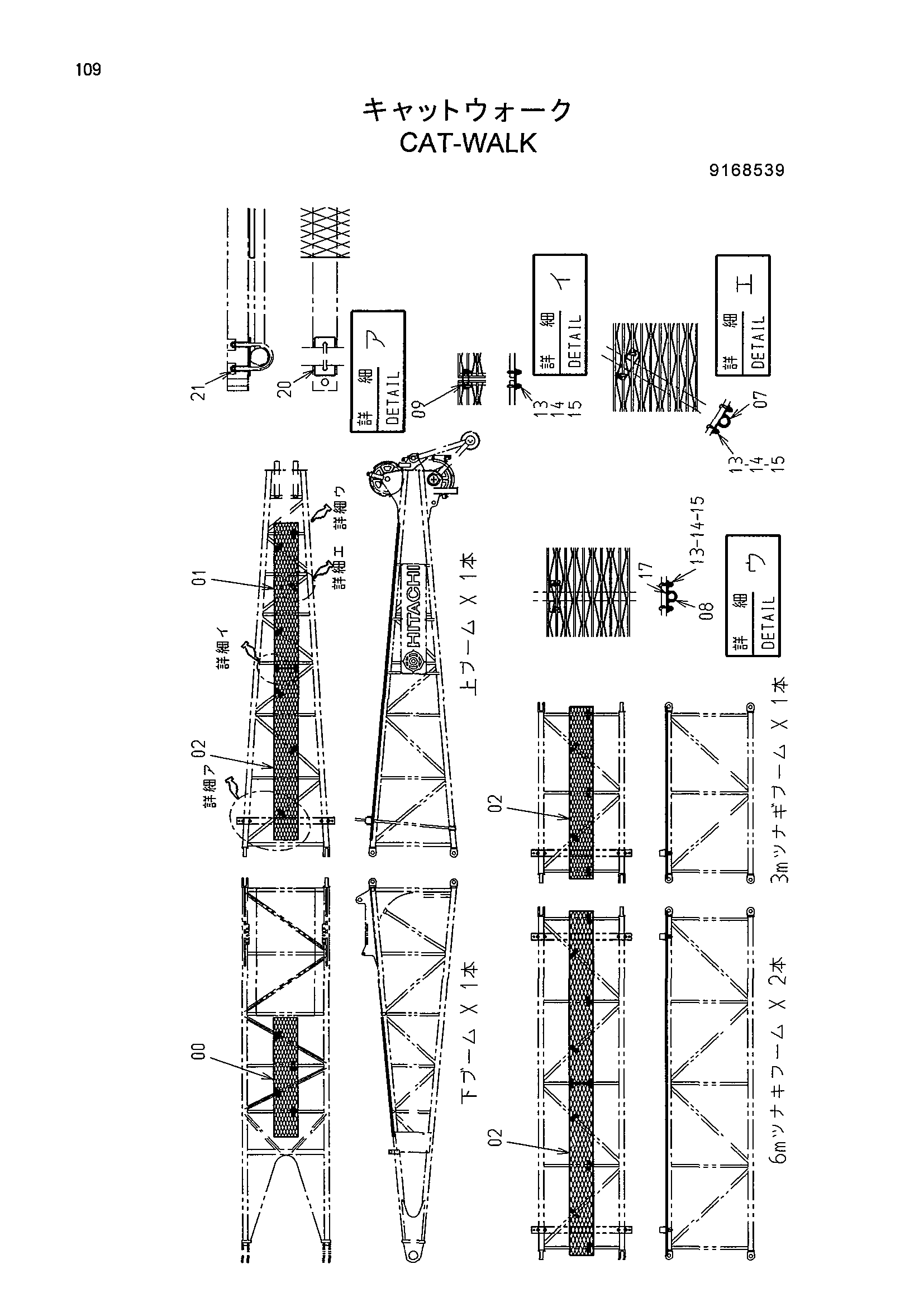

Заводская схема «Кат-валк» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4394444	Катвалк	1
01	4372654	Катвалк	1
02	4346509	Катвалк	6
07	4398286	Хомут	18
08	4398287	Хомут	18
09	X4246	Стопорная пластина	2
13	4346517	Крюк	76
14	J217083	Шайба	76
15	J950010	Гайка	152
17	4397967	Регулировочная шайба	18
20	4398356	Регулировочная шайба	12
21	M660016	U-образная гайка	24

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
