Стрела ограничитель подъёма предотвращение устройство (датчик) — HITACHI KH250HD

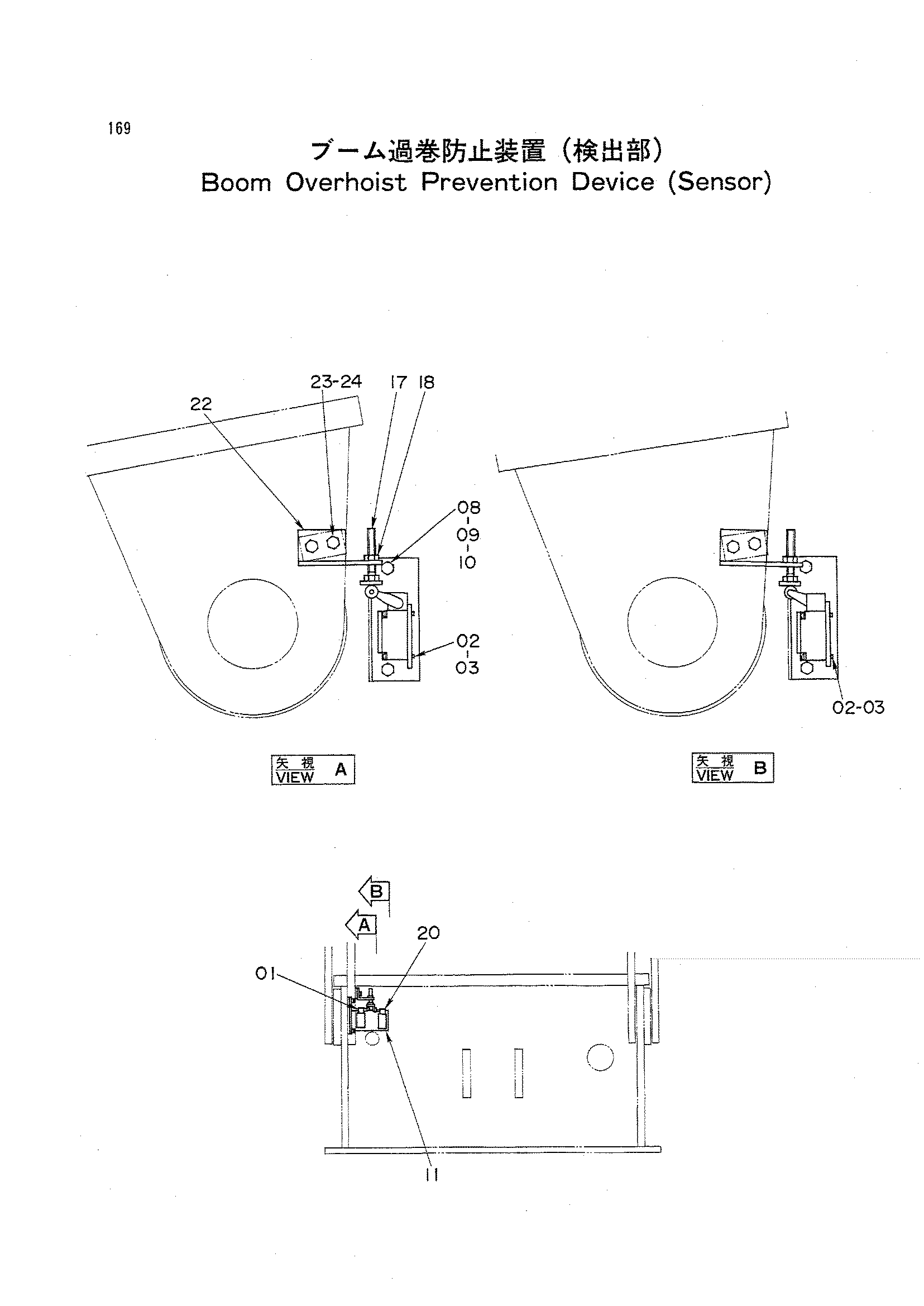

Заводская схема «Стрела ограничитель подъёма предотвращение устройство (датчик)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4247850 | Выключатель концевой | 1 |
| 02 | M430540 | Винт | 8 |
| 03 | A590905 | Пружинная шайба | 8 |
| 08 | J900814 | Болт | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | A590108 | Плоская шайба | 2 |
| 11 | 8051630 | Кронштейн | 1 |
| 17 | 9722256 | Ответная планка | 1 |
| 18 | J950010 | Гайка | 1 |
| 20 | 4247617 | Выключатель концевой | 1 |
| 22 | 4247618 | Кронштейн | 1 |
| 23 | J901020 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
