Бортовой редуктор — HITACHI KH250HD

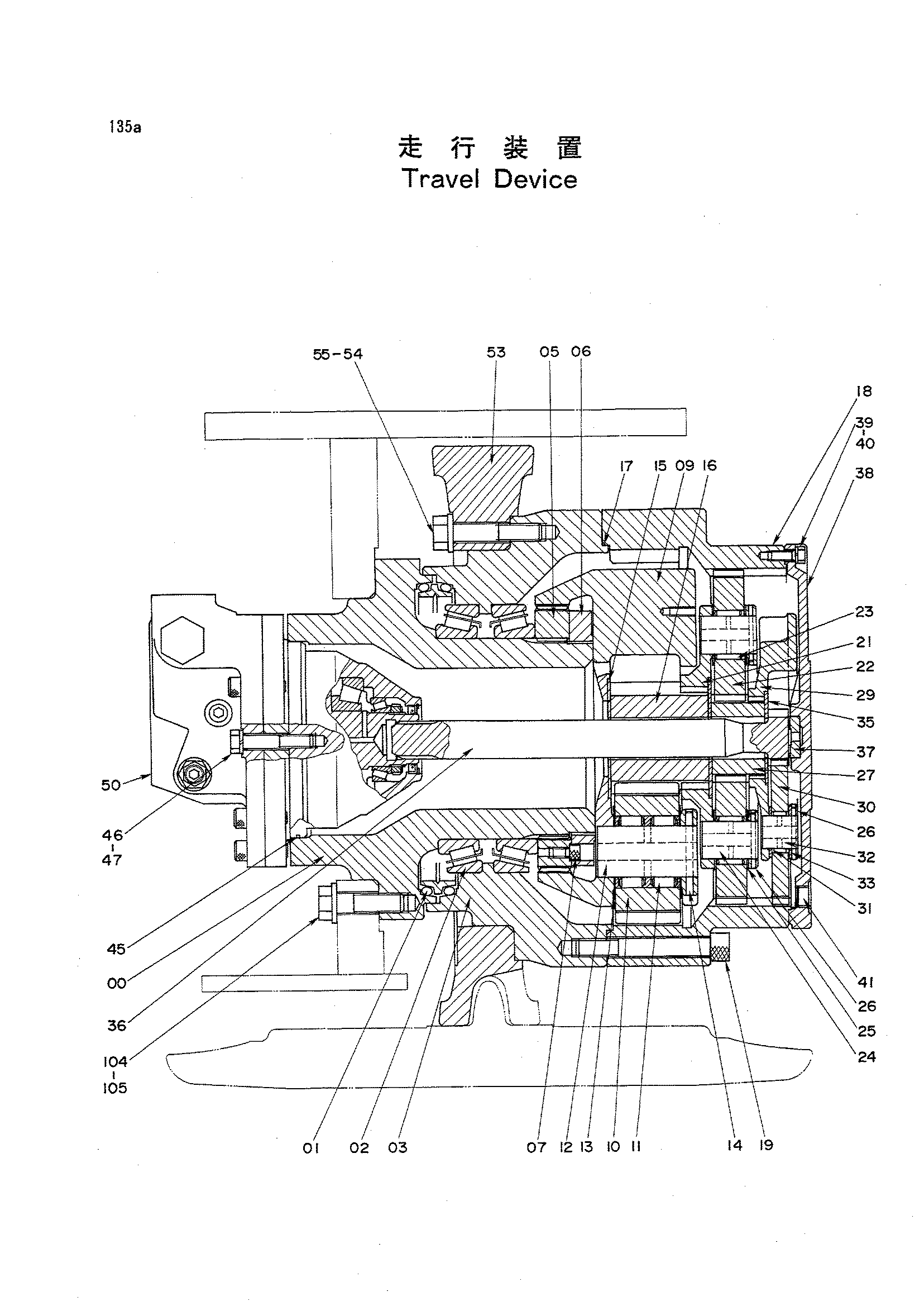

Заводская схема «Бортовой редуктор» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1016789	Корпус	1
01	4138544	Комплект уплотнений	1
02	4197743	Роликовый подшипник	2
03	1016424	Барабан	1
05	2024109	Кольцо ограничитель	1
06	3037756	Гайка	1
07	4180384	Болт с внутренним шестигранником	1
09	1016437	Водило	1
10	3037757	Планетарная шестерня	4
11	4199576	Подшипник неедле	8
12	4199577	Палец	4
13	4199578	Упорная пластина	8
14	4197125	Пружинный штифт	4
15	4278978	Проставка	2
16	3037758	Солнечная шестерня	1
17	4278862	Уплотнительное кольцо	1
18	2031743	Коронная шестерня	1
19	M342204	Болт с внутренним шестигранником	30
21	2024111	Водило	1
22	3037759	Планетарная шестерня	4
23	4199579	Подшипник неедле	4
24	4199580	Палец	4
25	4199581	Упорная пластина	8
26	4197763	Пружинный штифт	7
27	3037760	Солнечная шестерня	1
29	2024112	Водило	1
30	3037761	Планетарная шестерня	3
31	4135194	Подшипник неедле	3
32	4199582	Палец	3
33	4199583	Упорная пластина	6
35	4274176	Проставка	1
36	2032152	Вал проп.	1
37	4246690	Сиденье	1
38	2031744	Крышка	1
39	J901230	Болт	15
40	A590912	Пружинная шайба	15
41	94-2014	Пробка	3
45	4193063	Уплотнительное кольцо	1
46	J931685	Болт	2
47	A590916	Пружинная шайба	2
50	9104382	Гидромотор	1
53	2031797	Тумблер дривинг	1
54	J932202	Болт	30
55	4089822	Шайба	30
104	4085614	Шайба	96
105	J932485	Болт	96

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
