Буффер — HITACHI KH250HD

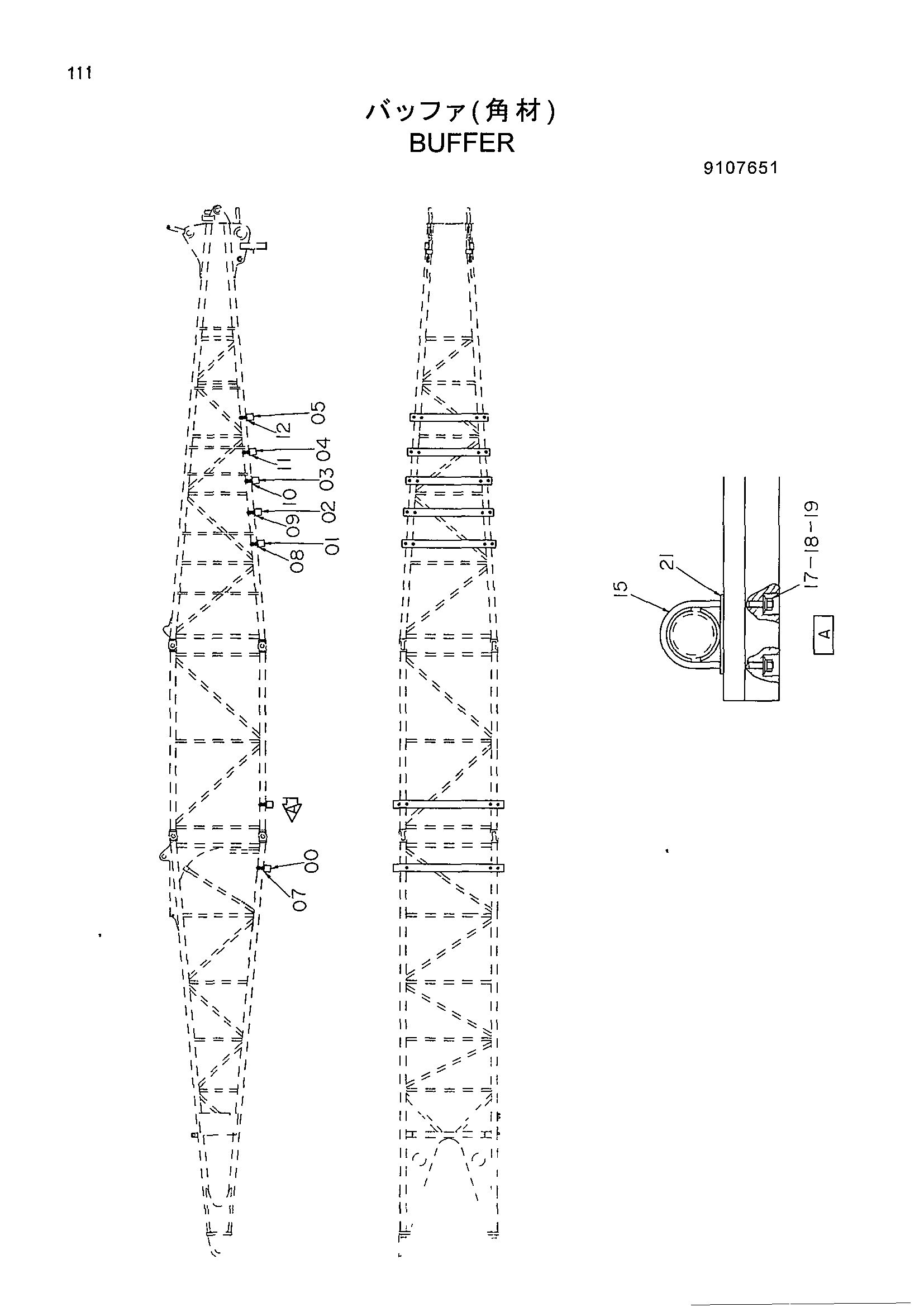

Заводская схема «Буффер» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286603 | Буффер | 2 |
| 01 | 4286604 | Буффер | 1 |
| 02 | 4286605 | Буффер | 1 |
| 03 | 4286606 | Буффер | 1 |
| 04 | 4286607 | Буффер | 1 |
| 05 | 4286608 | Буффер | 1 |
| 07 | 4286609 | Опора | 2 |
| 08 | 4286610 | Опора | 1 |
| 09 | 4286611 | Опора | 1 |
| 10 | 4286612 | Опора | 1 |
| 11 | 4286613 | Опора | 1 |
| 12 | 4286614 | Опора | 1 |
| 15 | 9738035 | U-образный болт | 14 |
| 17 | J950012 | Гайка | 28 |
| 18 | Z449490 | Шайба | 28 |
| 19 | A590912 | Пружинная шайба | 28 |
| 21 | 9738902 | Опора | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
