Управление короб — HITACHI KH250HD

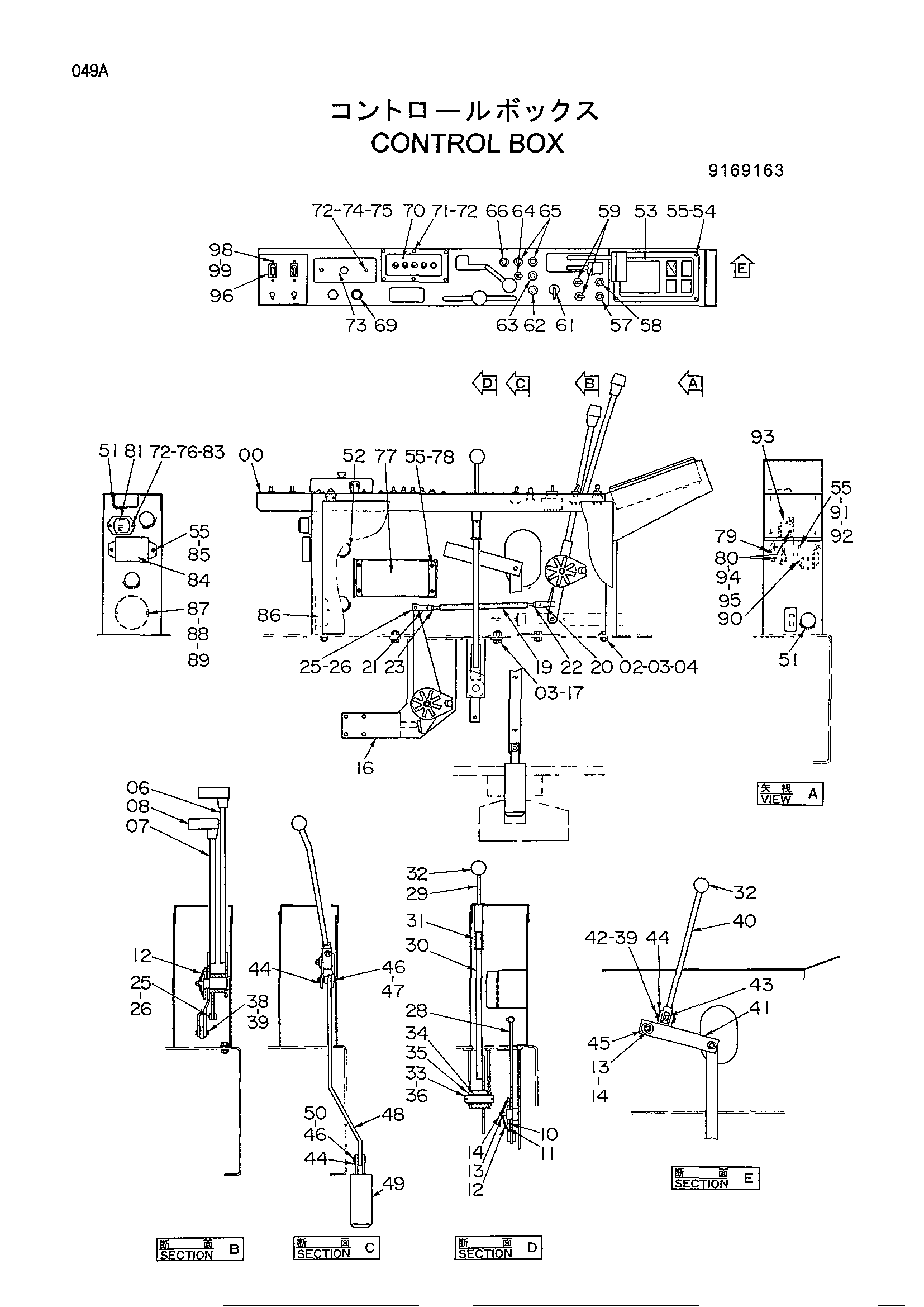

Заводская схема «Управление короб» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7027987	Измеритель боад	1
02	J901020	Болт	6
03	A590910	Пружинная шайба	10
04	J950010	Гайка	6
06	8035793	Рычаг	1
07	8035794	Рычаг	1
08	4122423	Рукоятка	2
10	428770	Дисковый	2
11	4053155	Пластина	2
12	48569	Пружина флусх	4
13	M531008	Корончатая гайка	3
14	A762025	Шплинт	3
16	8035792	Кронштейн	1
17	J901025	Болт	4
19	4189935	Шток	1
20	M990844	Концевой вилка	1
21	M980844	Концевой вилка	1
22	M580008	Гайка (левый)	1
23	M500807	Гайка	1
25	A740821	Палец	2
26	A762013	Шплинт	2
28	9725474	Рычаг	1
29	4189937	Рычаг	1
30	9741661	Рычаг	1
31	4189934	Пружина	1
32	499845	Рукоятка	2
33	4053587	Палец	1
34	4075781	Втулка	2
35	A590120	Плоская шайба	2
36	A764036	Шплинт	2
38	445333	Палец	1
39	A762520	Шплинт	4
40	9725476	Рычаг	1
41	9725477	Рычаг	1
42	499844	Палец	1
43	4027447	Пружина	1
44	A590110	Плоская шайба	4
45	J217083	Шайба	1
46	A763016	Шплинт	2
47	4077957	Палец	1
48	9725479	Тяга	1
49	9725478	Стопорный палец	1
50	4100428	Палец	1
51	4190000	Защитный кожух	4
52	4190001	Защитный кожух	2
53	4142229	Панель указатель	1
54	J660620	Винт	4
55	A590906	Пружинная шайба	12
57	4142230	Выключатель пусхбут-	1
58	4129271	Выключатель пусхбут.	1
59	4155590	Выключатель	2
61	4112456	Замок зажигания	1
62	D910776	Фонарь пилотный	1
63	4165911	Фонарь пилотный	1
64	4165910	Выключатель	1
65	4009556	Выключатель	2
66	4110106	Выключатель	1
69	4357862	Лигхтер	1
70	4386524	Блок реле	1
71	J850410	Винт	6
72	A590904	Пружинная шайба	10
73	4189447	Короб предохранитель	1
74	M430430	Винт	2
75	A590104	Плоская шайба	2
76	M430413	Винт	2
77	4129244	Блок управление	1
78	J850610	Винт	4
79	4333894	Пластина	1
80	A590905	Пружинная шайба	4
81	950703	Зуммер	1
83	M500403	Гайка	2
84	4185885	Реле	1
85	M430620	Винт	2
86	947457	Белл	1
87	J850310	Винт	4
88	M500303	Гайка	4
89	A590903	Пружинная шайба	4
90	4505392	Реле	1
91	M430613	Винт	2
92	M500605	Гайка	2
93	4357037	Реле хоурметер	1
94	M430516	Винт	4
95	M500504	Гайка	4
96	4044949	Защитный кожух	2
98	A590903	Пружинная шайба	4
99	M430308	Винт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
