Пилотный трубопроводы (третий барабан) — HITACHI KH250HD

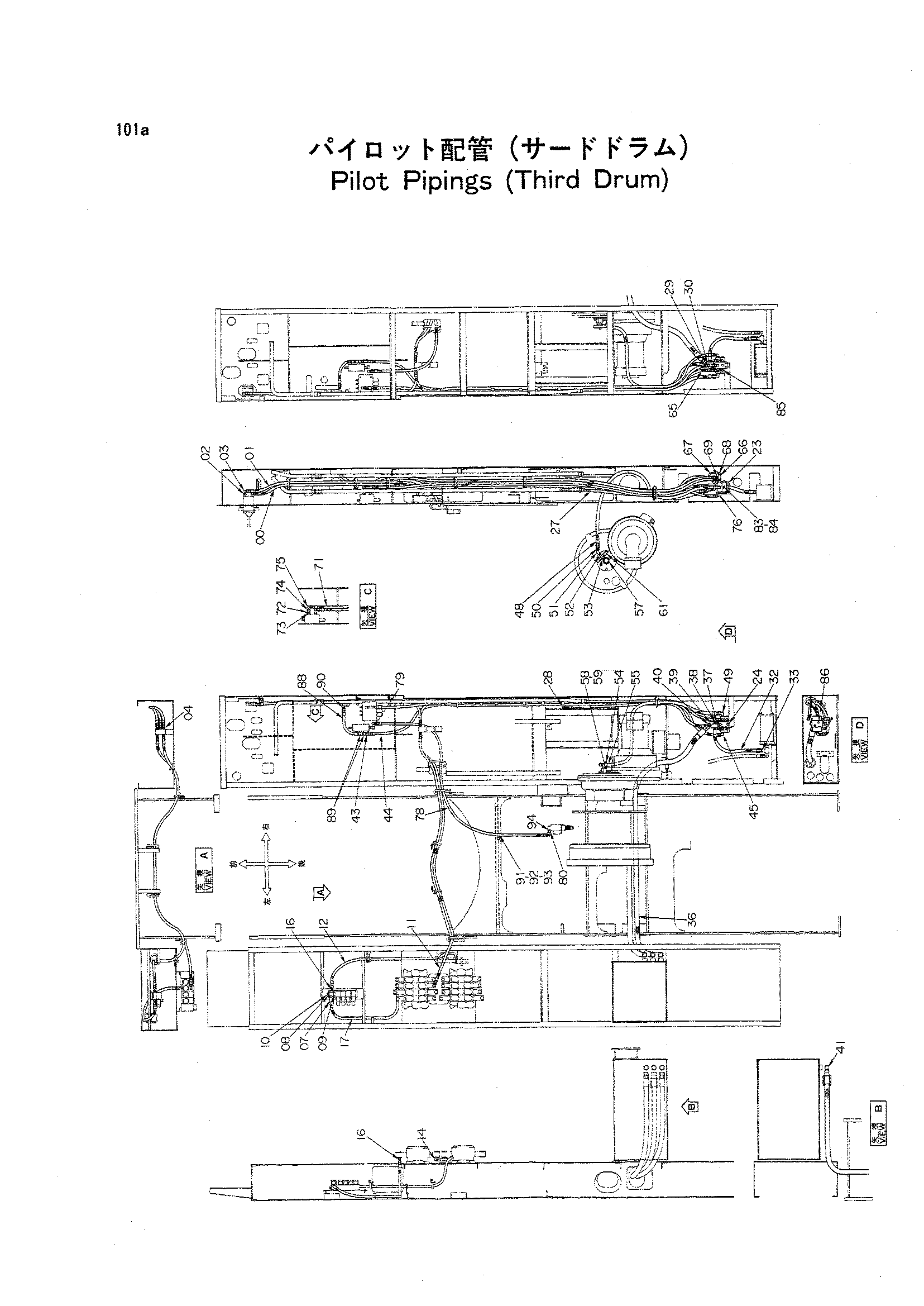

Заводская схема «Пилотный трубопроводы (третий барабан)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4131422 | Нейлоновый шланг | 1 |
| 01 | 4136361 | Нейлоновый шланг | 1 |
| 02 | 4156947 | Адаптер | 1 |
| 03 | 94-1402 | Угловой штуцер | 2 |
| 04 | 4144089 | Адаптер | 5 |
| 07 | 4155364 | Клапан SOL. | 1 |
| 08 | M340865 | Болт с внутренним шестигранником | 2 |
| 09 | 984338 | Уплотнительное кольцо | 1 |
| 10 | 447483 | Пробка | 1 |
| 11 | 4124799 | Нейлоновый шланг | 1 |
| 12 | 4141948 | Нейлоновый шланг | 1 |
| 14 | 4118999 | Угловой штуцер | 1 |
| 16 | 4144089 | Адаптер | 3 |
| 17 | 4069935 | Шланг | 1 |
| 23 | 4155358 | Пилотный клапан | 1 |
| 24 | J011025 | Болт с шайбой | 2 |
| 27 | 4079762 | Шланг | 1 |
| 28 | 94-1402 | Угловой штуцер | 4 |
| 29 | 94-1302 | Адаптер | 1 |
| 30 | 4190866 | Тройник | 1 |
| 32 | 4058936 | Шланг | 1 |
| 33 | 94-1303 | Адаптер | 1 |
| 36 | 4278625 | Шланг | 1 |
| 37 | 4156947 | Адаптер | 1 |
| 38 | 94-1702 | Адаптер | 1 |
| 39 | 94-0601 | Угловой штуцер | 1 |
| 40 | 4178035 | Адаптер | 1 |
| 41 | 94-1405 | Угловой штуцер | 1 |
| 43 | 94-1302 | Адаптер | 1 |
| 44 | 4251997 | Шланг | 1 |
| 45 | 4037761 | Угловой штуцер | 1 |
| 48 | 4150416 | Шланг | 1 |
| 49 | 4169597 | Угловой штуцер | 1 |
| 50 | 4115046 | Адаптер | 1 |
| 51 | 94-0601 | Угловой штуцер | 1 |
| 52 | 94-1702 | Адаптер | 1 |
| 53 | 4080072 | Тройник | 1 |
| 54 | 94-2023 | Пробка | 1 |
| 55 | 4024286 | Соединение | 1 |
| 57 | 4142263 | Стопорная пластина | 1 |
| 58 | J900610 | Болт | 1 |
| 59 | A590906 | Пружинная шайба | 1 |
| 61 | 9717611 | Опора | 1 |
| 65 | 4197771 | Шланг | 1 |
| 66 | 4156949 | Тройник | 1 |
| 67 | 4277969 | Трубка | 1 |
| 68 | 4130176 | Штуцер трубки | 2 |
| 69 | 4144089 | Адаптер | 1 |
| 71 | 4063117 | Шланг | 2 |
| 72 | 4040181 | Втулка | 2 |
| 73 | U10778U | Уплотнительное кольцо | 2 |
| 74 | 4156947 | Адаптер | 1 |
| 75 | 94-1402 | Угловой штуцер | 2 |
| 76 | 4118999 | Угловой штуцер | 1 |
| 78 | 4192091 | Шланг | 1 |
| 79 | 4156948 | Угловой штуцер | 1 |
| 80 | 4000585 | Адаптер | 1 |
| 83 | 4067079 | Пробка | 2 |
| 84 | 4509180 | Уплотнительное кольцо | 2 |
| 85 | 94-2011 | Пробка | 3 |
| 86 | 94-2012 | Пробка | 3 |
| 88 | 4054370 | Резиновый шланг | 1 |
| 89 | 4156948 | Угловой штуцер | 2 |
| 90 | 94-1302 | Адаптер | 1 |
| 91 | 4190277 | Зажим | 1 |
| 92 | J901016 | Болт | 1 |
| 93 | A590910 | Пружинная шайба | 1 |
| 94 | 499107 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
