Гусеничная рама — HITACHI KH250HD

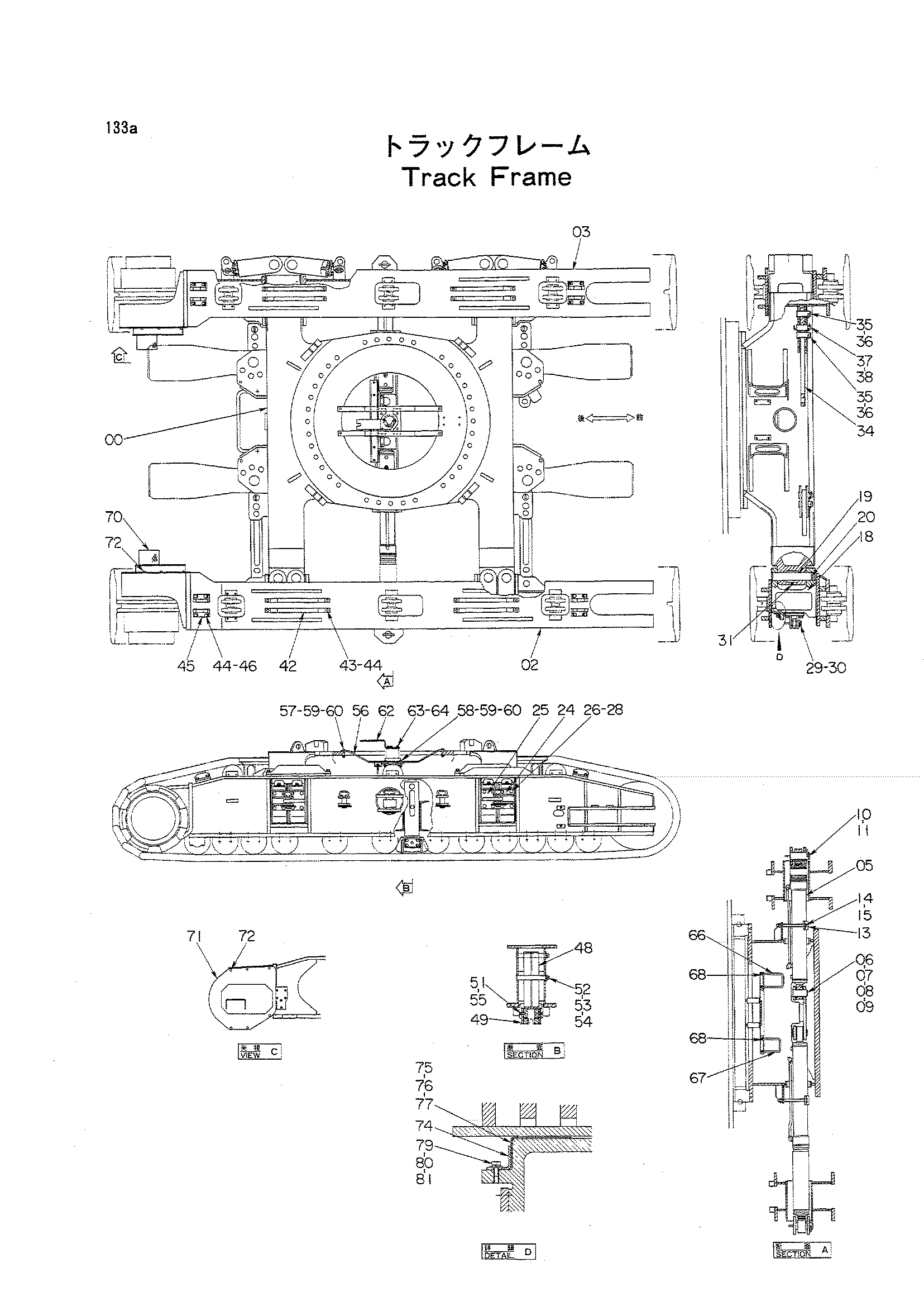

Заводская схема «Гусеничная рама» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003338	Рама трукк	1
02	5003342	Рама боковой(правый)	1
03	5003343	Фрмае боковой(левый)	1
05	4278352	Кйл.оил	2
06	4280165	Палец	2
07	X4247	Стопорная пластина	2
08	J901630	Болт	4
09	A590916	Пружинная шайба	4
10	9737554	Палец	2
11	3006890	Стопорный палец	2
13	4054974	Опора	2
14	J912024	Болт	4
15	J951020	Гайка	8
18	2032167	Балка	8
19	4279251	Палец	8
20	4197710	Установочный винт	16
24	9737464	Кронштейн	4
25	9737465	Кронштейн	4
26	J932250	Болт	32
28	A590922	Пружинная шайба	32
29	9737463	Палец	8
30	3002554	Стопорный палец	8
31	J75482	Пресс-маслёнка	4
34	4280167	Тяга	4
35	4161031	Палец	8
36	3002554	Стопорный палец	8
37	9720533	Палец	4
38	947447	Палец кольцо	4
42	4280166	Направляющая башмак	8
43	J931645	Болт	16
44	A590916	Пружинная шайба	32
45	9737555	Направляющая башмак	8
46	J931640	Болт	16
48	8051738	Блок	2
49	9737724	Кронштейн	4
51	A590916	Пружинная шайба	20
52	4281423	Палец	2
53	A768063	Шплинт	2
54	A590142	Плоская шайба	2
55	J901655	Болт	20
56	7024496	Кронштейн	1
57	J901265	Болт	4
58	J901245	Болт	4
59	A590912	Пружинная шайба	8
60	J950012	Гайка	8
62	4190077	Кронштейн	1
63	J901225	Болт	3
64	A590912	Пружинная шайба	3
66	4281411	U-образный болт	1
67	4281412	U-образный болт	1
68	J950012	Гайка	8
70	7024511	Крышка	1
71	7024510	Крышка	1
72	M341225	Болт с внутренним шестигранником	12
74	4285971	Кронштейн	8
75	4285972	Регулировочная шайба	4
76	4285973	Регулировочная шайба	4
77	4285974	Регулировочная шайба	4
79	J901230	Болт	8
80	A590912	Пружинная шайба	8
81	A590112	Плоская шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
