Пилотный трубопроводы (6) — HITACHI KH250HD

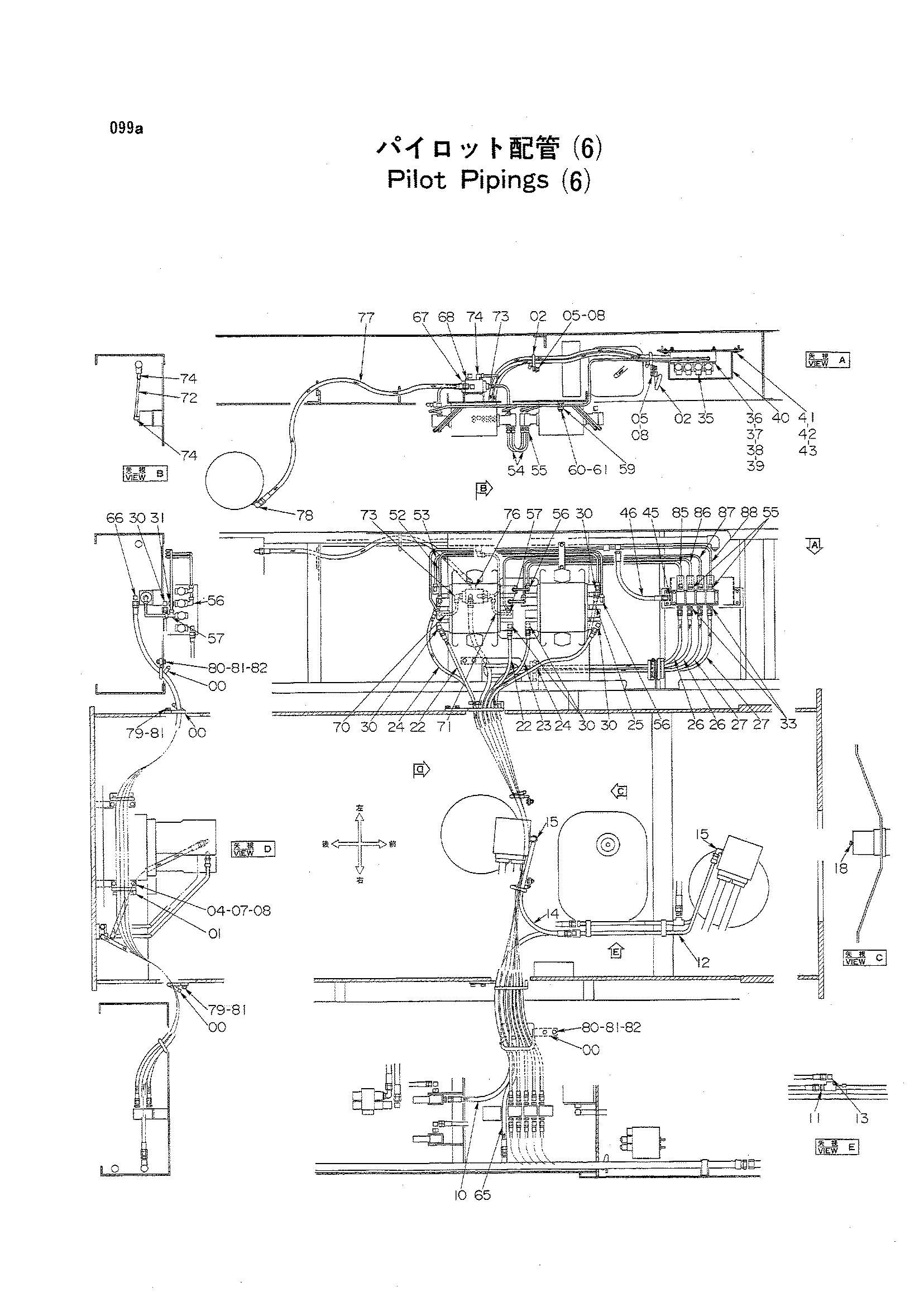

Заводская схема «Пилотный трубопроводы (6)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8035997	Опора	4
01	8030483	Опора	2
02	8029454	Опора	3
04	J901030	Болт	4
05	J901020	Болт	6
07	J950010	Гайка	4
08	A590910	Пружинная шайба	10
10	4158054	Шланг	1
11	94-1302	Адаптер	1
12	8035868	Трубка	1
13	94-1402	Угловой штуцер	1
14	4067524	Шланг	1
15	4133249	Угловой штуцер	2
18	446536	Пробка	1
22	4156468	Нейлоновый шланг	2
23	4124799	Нейлоновый шланг	1
24	4154686	Нейлоновый шланг	2
25	4129768	Нейлоновый шланг	1
26	4190212	Нейлоновый шланг	2
27	4141948	Нейлоновый шланг	2
30	4118999	Угловой штуцер	6
31	4015427	Адаптер	1
33	4144089	Адаптер	4
35	4155362	Электромагнитный клапан	1
36	M340871	Болт с внутренним шестигранником	4
37	M500807	Гайка	4
38	A590908	Пружинная шайба	4
39	A590108	Плоская шайба	4
40	3034792	Крышка	1
41	J900620	Болт	4
42	A590906	Пружинная шайба	4
43	M500605	Гайка	4
45	94-1302	Адаптер	1
46	4055247	Шланг	1
52	3033511	Трубка	1
53	3033512	Трубка	1
54	4156284	Трубка	2
55	4130170	Штуцер трубки	8
56	4130176	Штуцер трубки	6
57	4130188	Штуцер трубки	2
59	4069831	Хомут	1
60	J901040	Болт	2
61	A590910	Пружинная шайба	2
65	4190211	Шланг	1
66	94-1402	Угловой штуцер	1
67	4055358	Челночный клапан	1
68	M340865	Болт с внутренним шестигранником	4
70	4179478	Трубка	1
71	4179479	Трубка	1
72	4190928	Трубка	1
73	4130176	Штуцер трубки	2
74	4130177	Штуцер трубки	2
76	94-1502	Угловой штуцер	1
77	4079762	Шланг	1
78	4133249	Угловой штуцер	1
79	J901230	Болт	4
80	J901235	Болт	4
81	A590912	Пружинная шайба	8
82	J950012	Гайка	4
85	3036765	Трубка	1
86	3036766	Трубка	1
87	3036767	Трубка	1
88	3036768	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
