Крышка — HITACHI KH250HD

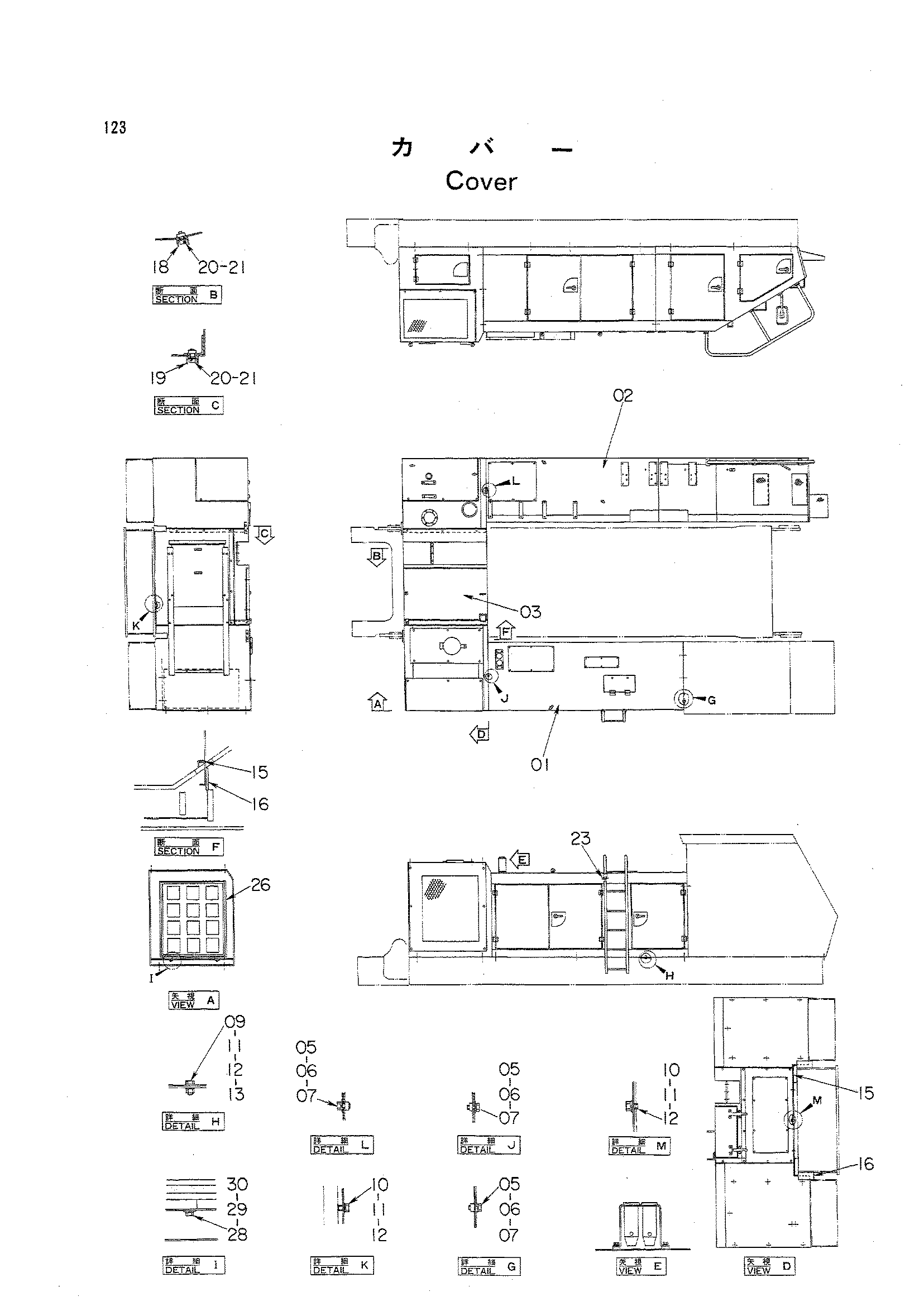

Заводская схема «Крышка» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278553 | Крышка правый | 1 |
| 02 | 4279313 | Крышка левый | 1 |
| 03 | 4278554 | Крышка задний | 1 |
| 05 | J901025 | Болт | 24 |
| 06 | A590910 | Пружинная шайба | 24 |
| 07 | J217083 | Шайба | 24 |
| 09 | J901228 | Болт | 28 |
| 10 | J901220 | Болт | 5 |
| 11 | A590912 | Пружинная шайба | 33 |
| 12 | A590112 | Плоская шайба | 33 |
| 13 | J950012 | Гайка | 28 |
| 15 | 4161110 | Пластина | 2 |
| 16 | 4279314 | Пластина | 2 |
| 18 | 4279315 | Пластина | 1 |
| 19 | 4190111 | Пластина | 2 |
| 20 | M341022 | Болт с внутренним шестигранником | 7 |
| 21 | A590110 | Плоская шайба | 7 |
| 23 | 4001834 | Палец кольцо | 2 |
| 26 | 6012005 | Воздуховод | 1 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | 449490 | Шайба | 4 |
| 30 | J901230 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
