Раддер (портал) — HITACHI KH250HD

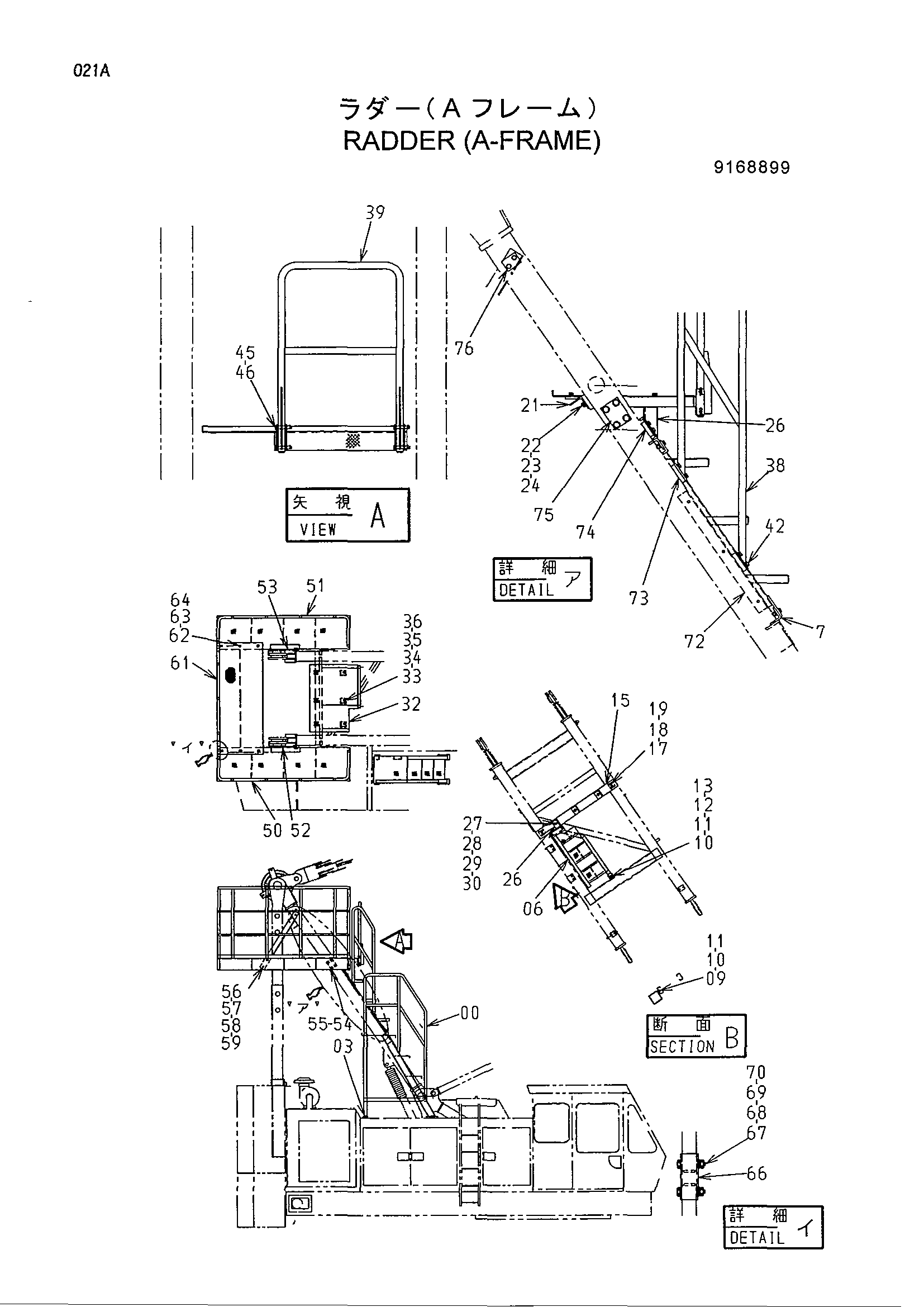

Заводская схема «Раддер (портал)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7027614	Лестница	1
03	J011225	Болт с шайбой	4
06	7034319	Лестница	1
09	J901228	Болт	3
10	A590912	Пружинная шайба	6
11	A590112	Плоская шайба	9
12	J901240	Болт	3
13	J950012	Гайка	3
15	8071664	Кронштейн	1
17	J901228	Болт	4
18	A590912	Пружинная шайба	4
19	A590112	Плоская шайба	4
21	8071645	Кронштейн	1
22	J901232	Болт	4
23	A590912	Пружинная шайба	4
24	A590112	Плоская шайба	4
26	9749716	Кронштейн	3
27	J901232	Болт	3
28	A590912	Пружинная шайба	3
29	A590112	Плоская шайба	3
30	J950012	Гайка	3
32	8071646	Стаге	1
33	J901235	Болт	6
34	A590912	Пружинная шайба	6
35	A590112	Плоская шайба	12
36	J950012	Гайка	6
38	8071680	Поручень	1
39	8071682	Поручень	1
42	J021230	Болт с шайбой	4
45	4140976	Палец	4
46	A762025	Шплинт	4
50	7034320	Стаге	1
51	7034321	Стаге	1
52	4398948	Стойка	1
53	4398949	Стойка	1
54	J931835	Болт	8
55	A590918	Пружинная шайба	8
56	J901235	Болт	8
57	A590912	Пружинная шайба	8
58	A590112	Плоская шайба	8
59	J950012	Гайка	4
61	7034322	Стаге	1
62	J021225	Болт с шайбой	6
63	A590112	Плоская шайба	6
64	J950012	Гайка	6
66	4399236	Трубка	2
67	J901060	Болт	4
68	A590910	Пружинная шайба	4
69	A590110	Плоская шайба	4
70	J950010	Гайка	4
71	4262552	Сиденье	1
72	4335513	Седло винта	1
73	4222975	Седло винта	2
74	4335527	Седло винта	4
75	4399240	Седло винта	2
76	4399239	Седло винта	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
