Рычаг управления (1) — HITACHI KH250HD

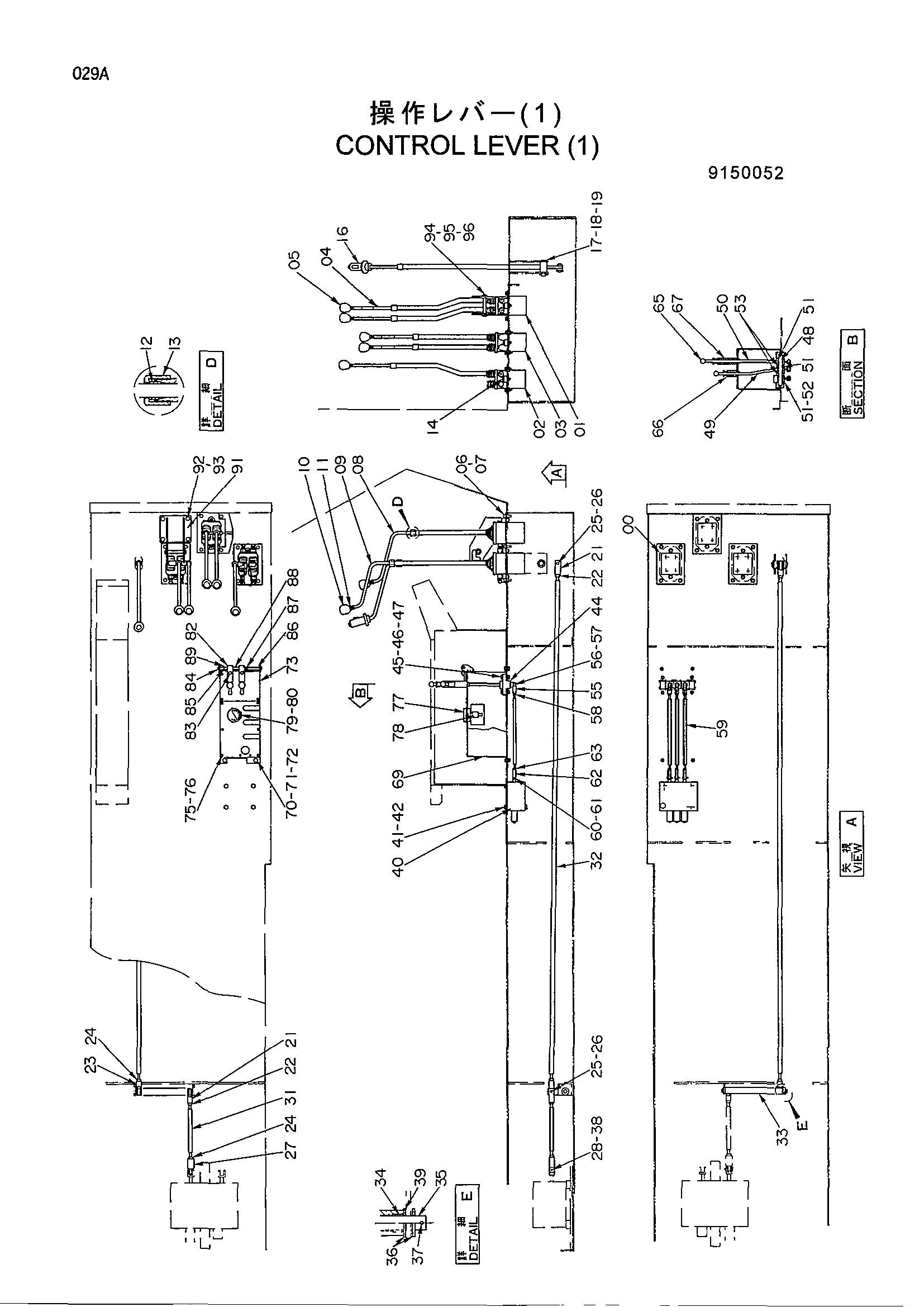

Заводская схема «Рычаг управления (1)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9719885	Крышка	3
01	4364495	Пилотный клапан	1
02	4253595	Пилотный клапан	1
03	4150694	Пилотный клапан	1
04	8060876	Рычаг	2
05	4148069	Рукоятка	2
06	A590910	Пружинная шайба	12
07	J901025	Болт	12
08	8029280	Рычаг	2
09	8029281	Рычаг	1
10	4154737	Рукоятка	3
11	J950010	Гайка	5
12	4157731	Ограничитель	5
13	4157732	Рукоятка блокировка	5
14	M341028	Болт с внутренним шестигранником	6
16	7017207	Рычаг	1
17	4075781	Втулка	2
18	4155726	Палец	1
19	A764028	Шплинт	1
21	4137328	Концевой вилка(левый)	2
22	J955014	Гайка L	2
23	4137316	Концевой вилка(правый)	1
24	J950014	Гайка	2
25	A741436	Палец	3
26	A764025	Шплинт	3
27	4142233	Концевой шток	1
28	415350	Палец	1
31	4190386	Шток	1
32	4230926	Шток	1
33	9725533	Рычаг	1
34	4075781	Втулка	2
35	4190387	Палец	1
36	A590120	Плоская шайба	4
37	A764028	Шплинт	2
38	A763016	Шплинт	1
39	4019016	Регулировочная шайба	6
40	4383864	Гидрораспределитель	1
41	M111020	Болт	4
42	A590910	Пружинная шайба	4
44	4156612	Педестал	2
45	J901035	Болт	4
46	A590910	Пружинная шайба	4
47	J950010	Гайка	4
48	4156611	Палец	1
49	9720817	Рычаг	1
50	9720818	Рычаг	1
51	4075781	Втулка	6
52	9719887	Рычаг	1
53	A590120	Плоская шайба	2
55	M990844	Концевой вилка	3
56	A740821	Палец	3
57	A762013	Шплинт	3
58	M580008	Гайка (левый)	3
59	4156609	Шток	3
60	485445	Палец	3
61	A761610	Шплинт	6
62	4156610	Концевой вилка(правый)	3
63	M500807	Гайка	3
65	4156615	Рукоятка	2
66	4165364	Замок	1
67	4165365	Замок	1
69	7014585	Стойка	1
70	J901020	Болт	4
71	A590910	Пружинная шайба	4
72	J950010	Гайка	4
73	8030843	Крышка	1
75	J650620	Винт	10
76	J250006	Плоская шайба	10
77	4172912	Указатель прес	1
78	4151610	Думпер	1
79	J850416	Винт	3
80	J251004	Пружинная шайба	3
82	4165357	Ограничитель	2
83	4165358	Резиновая подушка	4
84	4165359	Палец	1
85	4165360	Проставка	1
86	4165361	Проставка	1
87	4165362	Проставка	2
88	4165363	Проставка	1
89	A763025	Шплинт	1
91	9721351	Кронштейн	1
92	J901020	Болт	4
93	A590910	Пружинная шайба	4
94	4165380	Палец	1
95	A590116	Плоская шайба	2
96	A764028	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
