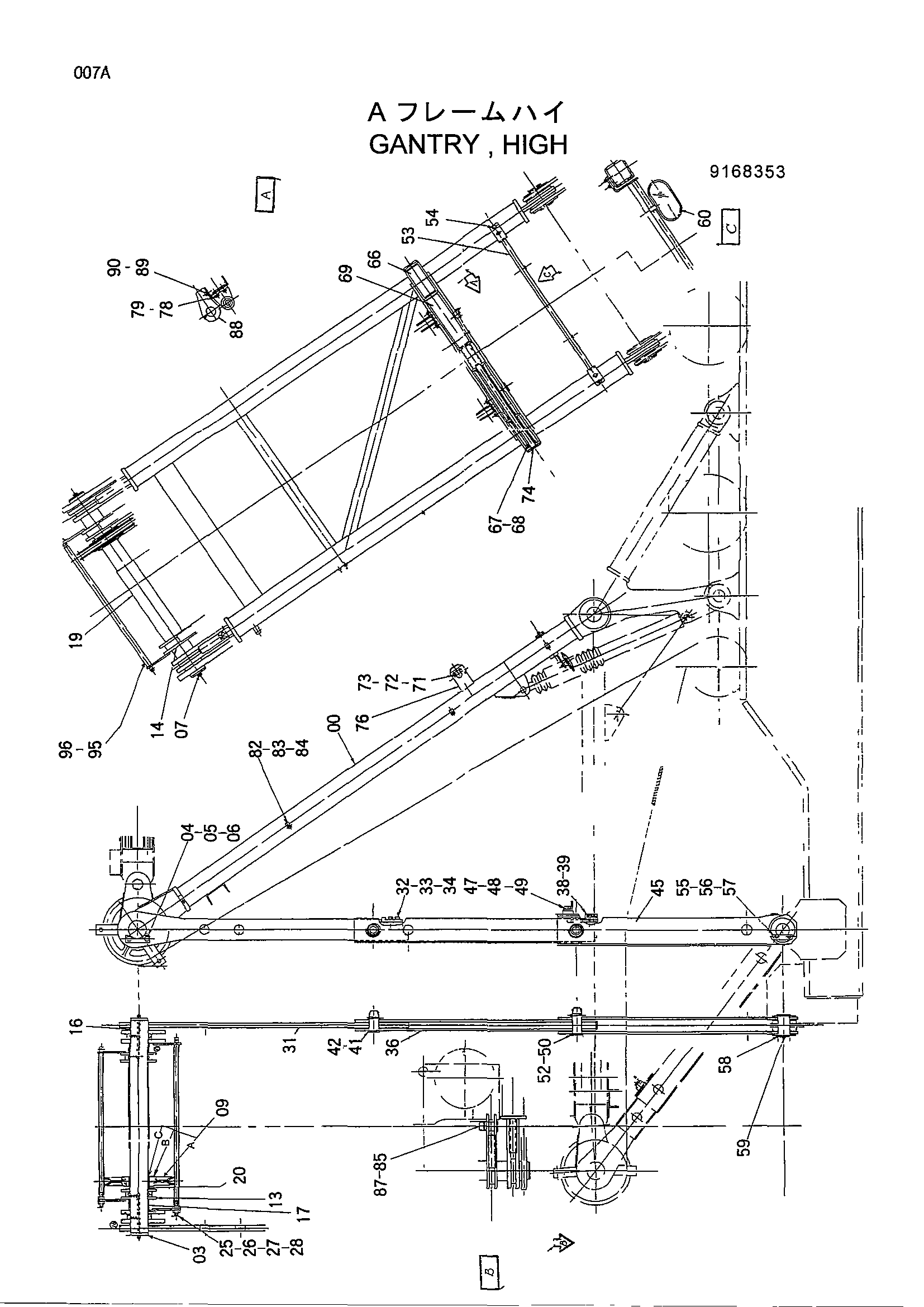

Портал (высокий) — HITACHI KH250HD

Заводская схема «Портал (высокий)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6012071	LEG передний	1
03	3081454	Мост	1
04	X4249	Стопорная пластина	2
05	J932050	Болт	4
06	A590920	Пружинная шайба	4
07	J75482	Пресс-маслёнка	2
09	9168352	Канатный блок в сборе	1
09A	3081464	Канатный блок	1
09B	4397378	Втулка	1
09C	M450606	Установочный винт	2
13	8046965	Тяга	1
14	8035945	Тяга	1
16	4159945	Проставка	2
17	4278300	Проставка	2
19	4404697	Проставка	1
20	4404692	Проставка	1
25	A765050	Шплинт	2
26	4397406	Палец	1
27	4397410	Проставка	1
28	J951024	Гайка	4
31	3029585	LEG задний	2
32	4098052	Ограничитель	2
33	J901640	Болт	4
34	A590916	Пружинная шайба	4
36	7014346	LEG задний	2
38	4159949	Ограничитель	2
39	M341636	Болт с внутренним шестигранником	4
41	4159950	Палец	2
42	9701925	Палец кольцо	2
45	7014347	LEG задний	2
47	4159951	Стойка	1
48	J901632	Болт	4
49	A590916	Пружинная шайба	4
50	4314522	Палец	2
52	9701925	Палец кольцо	2
53	7034156	Стойка	1
54	J021020	Болт с шайбой	4
55	X4247	Стопорная пластина	2
56	J901635	Болт	4
57	A590916	Пружинная шайба	4
58	4228034	Палец	2
59	J75581	Пресс-маслёнка	2
60	4513415	Зеркало	1
66	4053736	Каток направляющая	2
67	971195	Шариковый подшипник	8
68	940144	Стопорное кольцо	8
69	4201775	Ролик	2
71	X4245	Стопорная пластина	2
72	J901016	Болт	4
73	A590910	Пружинная шайба	4
74	4201776	Палец	2
76	8051682	Кронштейн	1
78	J901230	Болт	6
79	A590912	Пружинная шайба	6
82	4190261	Зажим	4
83	J901018	Болт	4
84	A590910	Пружинная шайба	4
85	4404670	Палец	2
87	A761000	Шплинт	2
88	9727596	Кронштейн	2
89	J901225	Болт	4
90	A590912	Пружинная шайба	4
95	4397405	Палец	1
96	4397409	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
