Тормоз крышка — HITACHI KH250HD

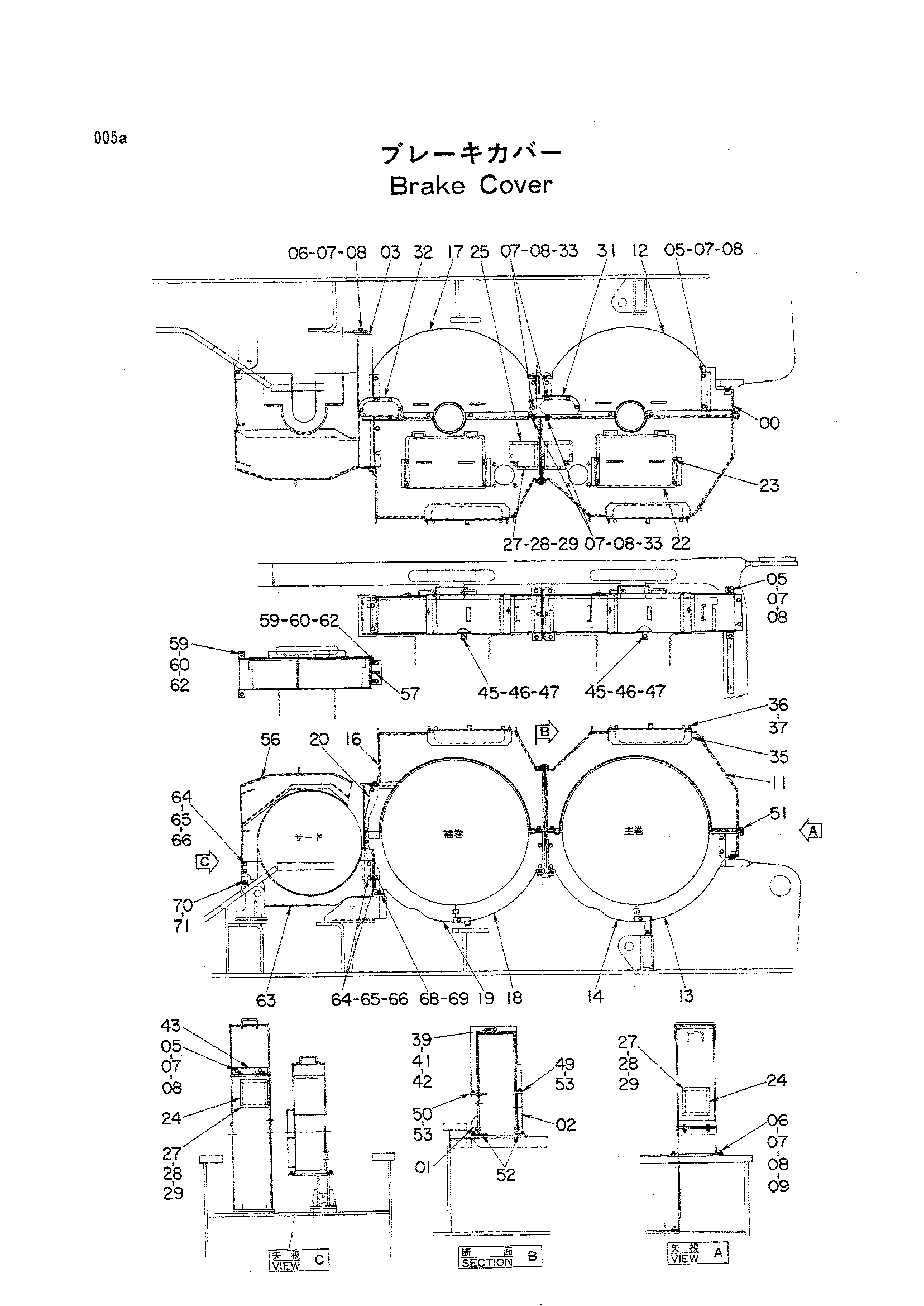

Заводская схема «Тормоз крышка» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8050985	Крышка	1
01	8051707	Крышка	1
02	8051706	Крышка	1
03	7024417	Крышка	1
05	J901222	Болт	41
06	J901235	Болт	4
07	A590912	Пружинная шайба	49
08	449490	Шайба	49
09	J950012	Гайка	2
11	6012072	Крышка	1
12	8051704	Крышка	1
13	8051702	Крышка	1
14	8051703	Крышка	1
16	6011859	Крышка	1
17	8051705	Крышка	1
18	8051733	Крышка	1
19	8051734	Крышка	1
20	9737720	Крышка	1
22	9737679	Крышка	2
23	M360816	Болт винг	8
24	4201505	Крышка	2
25	4281124	Крышка	2
27	J900614	Болт	18
28	A590906	Пружинная шайба	18
29	A590106	Плоская шайба	18
31	4281125	Крышка	1
32	4281126	Крышка	1
33	J901225	Болт	4
35	9737183	Крышка	2
36	M360825	Болт винг	4
37	A590908	Пружинная шайба	4
39	J901250	Болт	1
41	J950012	Гайка	2
42	449490	Шайба	2
43	4276417	Кронштейн	1
45	J901020	Болт	2
46	A590910	Пружинная шайба	2
47	J217083	Шайба	2
49	4190827	Регулировочная шайба	2
50	4190828	Регулировочная шайба	2
51	4281234	Регулировочная шайба	2
52	4196660	Регулировочная шайба	4
53	4201777	Регулировочная шайба	4
56	6011970	Крышка	1
57	9737384	Кронштейн	1
59	J901230	Болт	4
60	A590912	Пружинная шайба	4
62	449490	Шайба	4
63	4278531	Крышка	1
64	J901025	Болт	6
65	A590910	Пружинная шайба	6
66	A590110	Плоская шайба	6
68	4281235	Регулировочная шайба	2
69	4281236	Регулировочная шайба	2
70	4281237	Регулировочная шайба	2
71	4281238	Регулировочная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
