Нижняя защита — HITACHI KH250HD

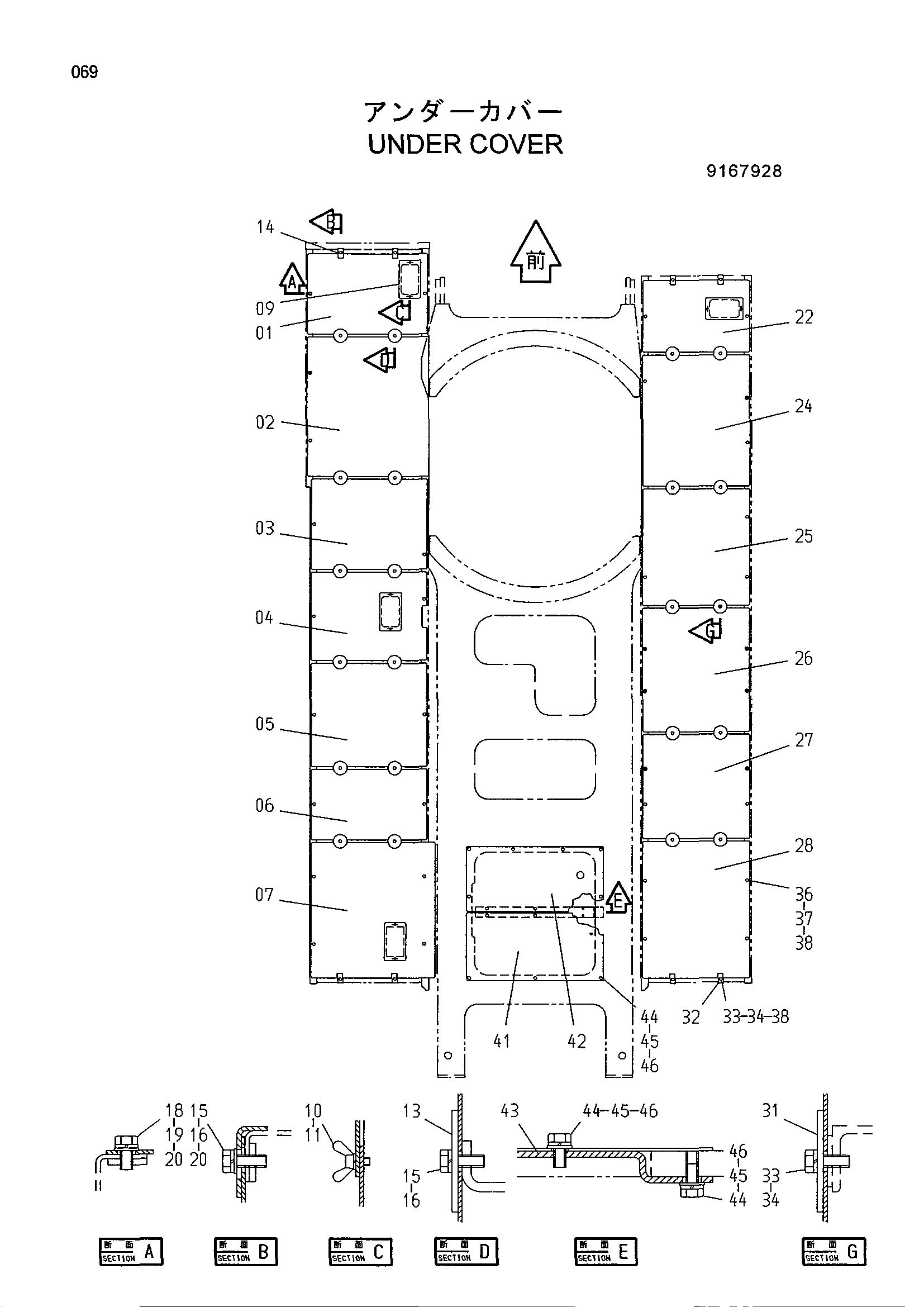

Заводская схема «Нижняя защита» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4357234 | Крышка | 1 |
| 02 | 4357344 | Крышка | 1 |
| 03 | 4357345 | Крышка | 1 |
| 04 | 4357346 | Крышка | 1 |
| 05 | 4357347 | Крышка | 1 |
| 06 | 4357348 | Крышка | 1 |
| 07 | 4357349 | Крышка | 1 |
| 09 | 4262496 | Крышка | 4 |
| 10 | M360816 | Болт винг | 8 |
| 11 | A590908 | Пружинная шайба | 8 |
| 13 | 4199105 | Пластина | 12 |
| 14 | 9725642 | Сиденье | 4 |
| 15 | 4357359 | Болт | 16 |
| 16 | 4298759 | Пружинная шайба | 16 |
| 18 | 4350631 | Болт | 16 |
| 19 | 4298759 | Пружинная шайба | 16 |
| 20 | 4291332 | Плоская шайба | 20 |
| 22 | 4357308 | Крышка | 1 |
| 24 | 4357309 | Крышка | 1 |
| 25 | 4357310 | Крышка | 1 |
| 26 | 4357340 | Крышка | 1 |
| 27 | 4357341 | Крышка | 1 |
| 28 | 4357343 | Крышка | 1 |
| 31 | 4199105 | Пластина | 10 |
| 32 | 9725642 | Сиденье | 4 |
| 33 | 4357359 | Болт | 14 |
| 34 | 4298759 | Пружинная шайба | 14 |
| 36 | 4350631 | Болт | 20 |
| 37 | 4298759 | Пружинная шайба | 20 |
| 38 | 4291332 | Плоская шайба | 24 |
| 41 | 4390729 | Крышка | 1 |
| 42 | 4397271 | Крышка | 1 |
| 43 | 4357373 | Сиденье | 1 |
| 44 | 4350631 | Болт | 17 |
| 45 | 4298759 | Пружинная шайба | 17 |
| 46 | 4291332 | Плоская шайба | 17 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
