Джакк-уп устройство — HITACHI KH250HD

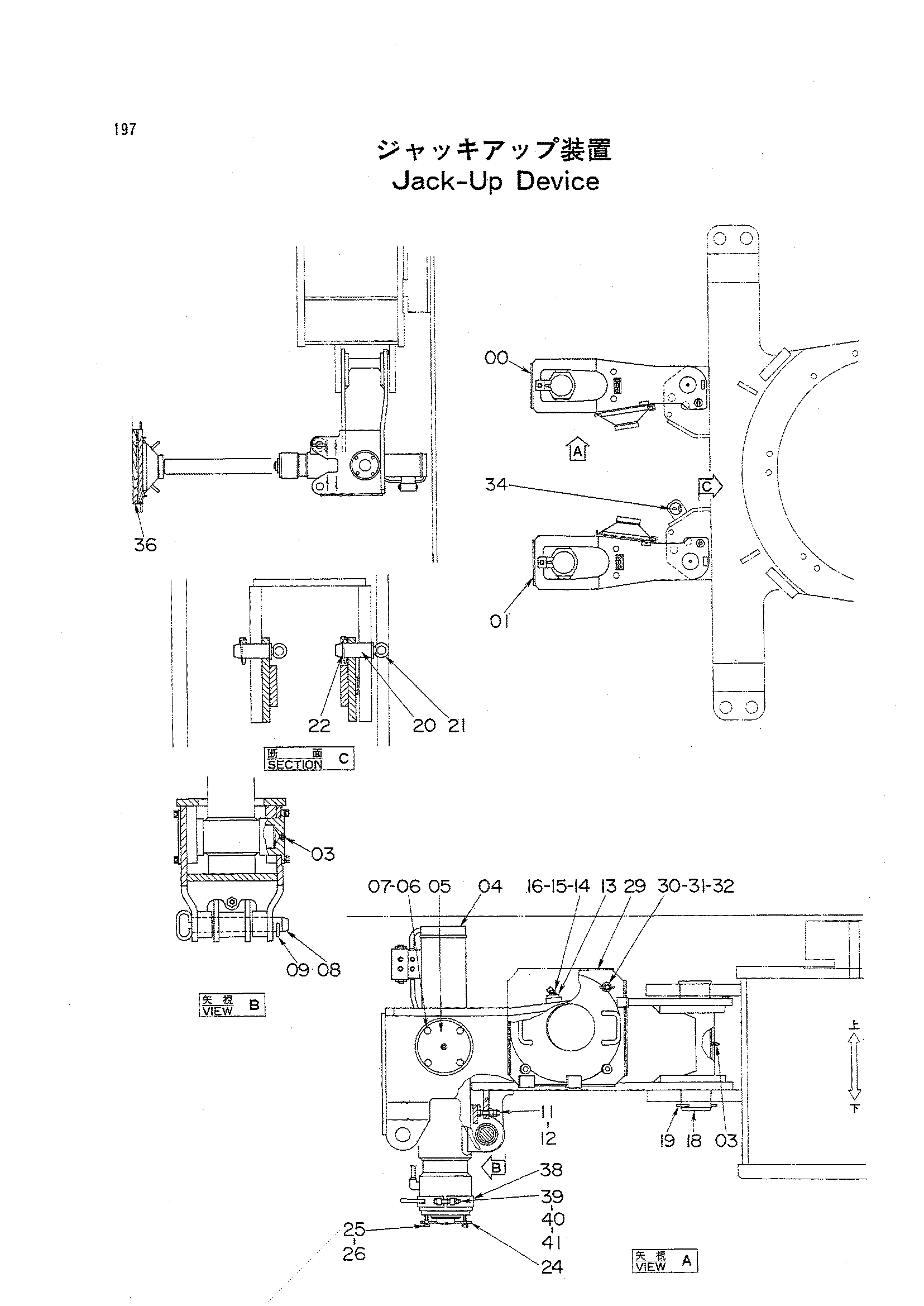

Заводская схема «Джакк-уп устройство» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6012040 | Балка | 2 |
| 01 | 6012041 | Балка | 2 |
| 03 | J75481 | Пресс-маслёнка | 12 |
| 04 | 4278353 | Гидроцилиндр. джакк | 4 |
| 05 | 4281867 | Втулка | 8 |
| 06 | J901230 | Болт | 32 |
| 07 | A590912 | Пружинная шайба | 32 |
| 08 | 9737759 | Палец | 4 |
| 09 | 3002554 | Стопорный палец | 4 |
| 11 | M261665 | Болт | 4 |
| 12 | J950016 | Гайка | 8 |
| 13 | 9737760 | Ограничитель | 4 |
| 14 | J901030 | Болт | 8 |
| 15 | A590110 | Плоская шайба | 8 |
| 16 | A590910 | Пружинная шайба | 8 |
| 18 | 4282122 | Палец | 4 |
| 19 | A761002 | Шплинт | 4 |
| 20 | 4178286 | Палец | 8 |
| 21 | 960821 | Болт проушина | 8 |
| 22 | 947447 | Палец кольцо | 8 |
| 24 | 9737791 | Ограничитель | 4 |
| 25 | J901040 | Болт | 8 |
| 26 | A590910 | Пружинная шайба | 8 |
| 29 | 7024724 | Поплавок | 4 |
| 30 | M361035 | Болт винг | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | A590110 | Плоская шайба | 4 |
| 34 | 4091871 | Уровень | 1 |
| 36 | 8037822 | Пластина | 4 |
| 38 | 8051126 | Банб | 4 |
| 39 | J901080 | Болт | 4 |
| 40 | J950010 | Гайка | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
