Двигатель — HITACHI KH250HD

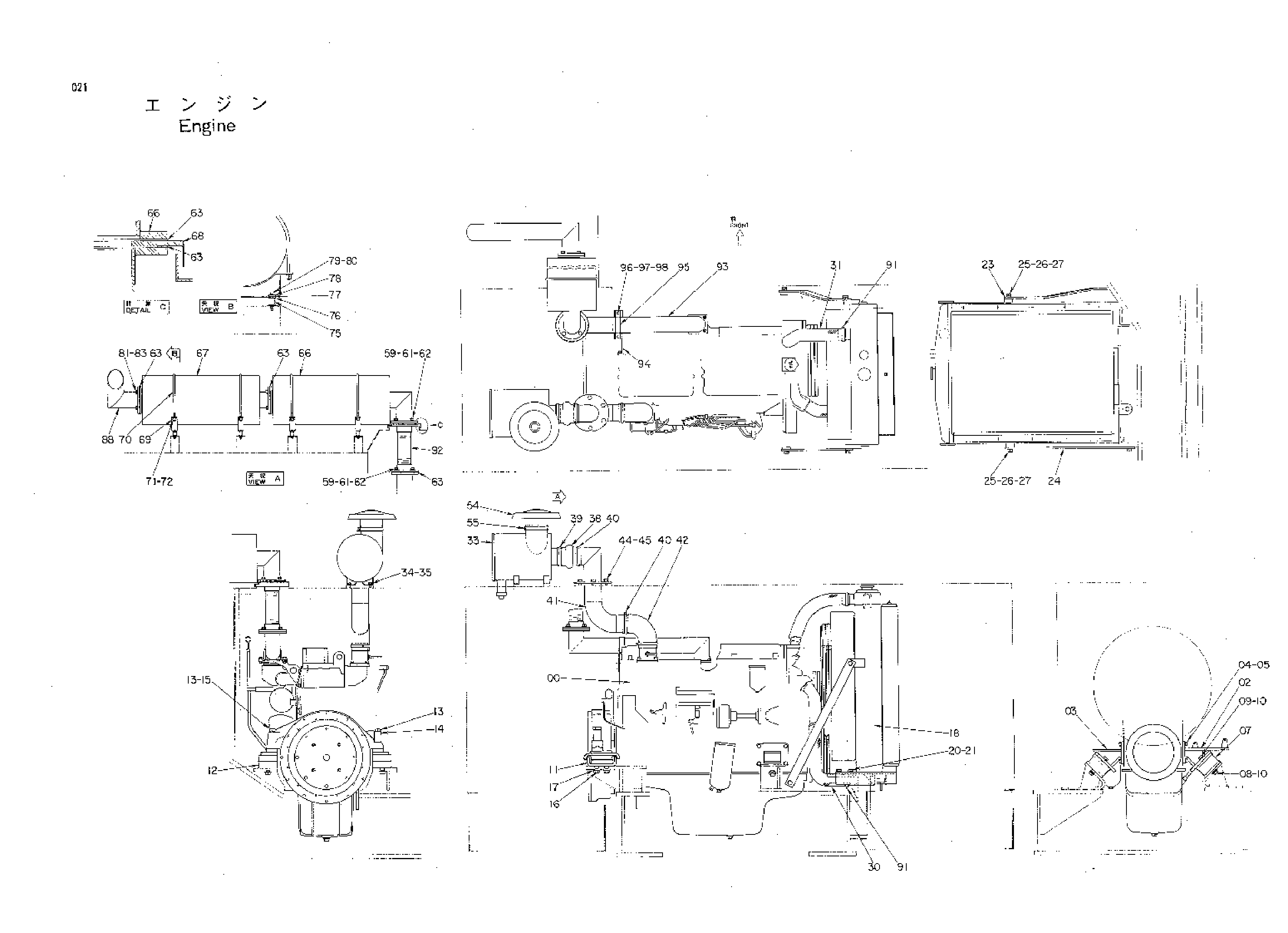

Заводская схема «Двигатель» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4278551	Двигатель	1
02	7020213	Кронштейн	1
03	7008071	Кронштейн	1
04	4100116	Болт	8
05	4086894	Шайба	8
07	4229641	Резиновая прокладка	2
08	4087197	Шайба	2
09	4114405	Шайба	2
10	J931632	Болт	4
11	4210133	Амортизатор	1
12	4210134	Амортизатор	1
13	J932208	Болт	2
14	4226774	Проставка	1
15	4089822	Шайба	1
16	J931635	Болт	4
17	4087197	Шайба	4
18	4288434	Радиатор	1
20	J901635	Болт	6
21	A590916	Пружинная шайба	6
23	4278664	Стойка	1
24	4189515	Стойка	1
25	J901630	Болт	4
26	A590916	Пружинная шайба	4
27	A590116	Плоская шайба	4
30	4160964	Шланг	1
31	4161065	Шланг	1
33	4278649	Фильтр воздушный	1
34	J901020	Болт	4
35	A590910	Пружинная шайба	4
38	4142575	Шланг	1
39	4512716	Хомут шланга	1
40	4507397	Хомут шланга	3
41	8051280	Трубка	1
42	4505405	Резиновый шланг	1
44	J901225	Болт	6
45	A590912	Пружинная шайба	6
54	4188251	Колпачок	1
55	4512716	Хомут шланга	1
59	J901235	Болт	8
61	A590912	Пружинная шайба	8
62	A590112	Плоская шайба	8
63	4023579	Прокладка	5
66	4097498	Глушитель	1
67	4097499	Глушитель	1
68	9725504	Крышка	1
69	9725458	Кронштейн	4
70	4189767	U-образный болт	4
71	J950010	Гайка	16
72	A590110	Плоская шайба	8
75	4172238	Резиновая подушка	8
76	4172240	Манжета	16
77	4172239	Манжета	16
78	4172241	Шайба	8
79	A590906	Пружинная шайба	16
80	M500605	Гайка	16
81	M111228	Болт	8
83	A590912	Пружинная шайба	8
88	8051279	Трубка	1
91	4504491	Хомут шланга	4
92	4176474	Трубка флексибле	1
93	8036992	Трубка	1
94	4195591	Стойка	1
95	4000910	Хомут трубки	1
96	J901025	Болт	2
97	A590910	Пружинная шайба	2
98	J950010	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
