Канат направляющая (верхний стрела) — HITACHI KH250HD

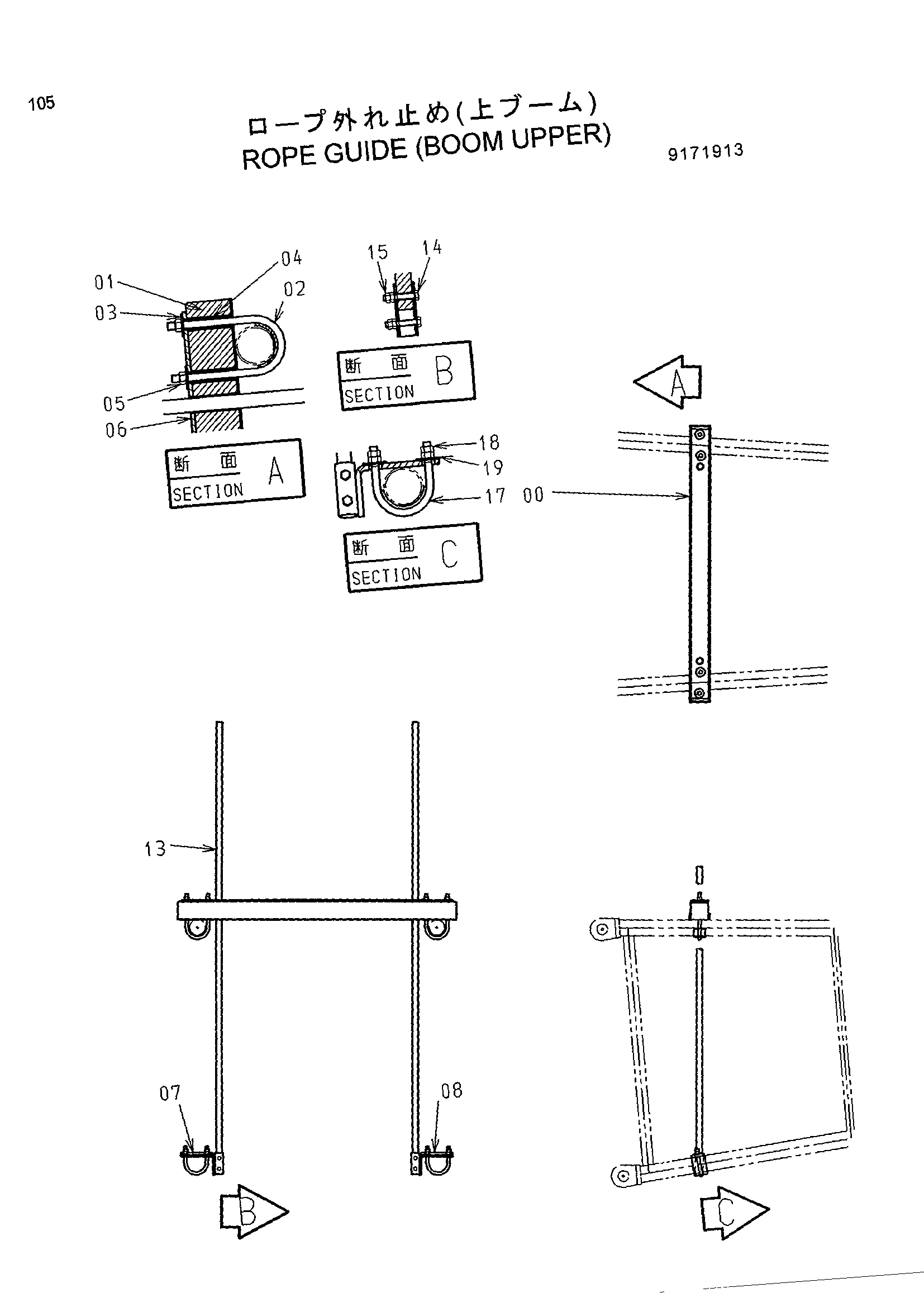

Заводская схема «Канат направляющая (верхний стрела)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4404111 | Опора | 1 |
| 01 | 4404113 | Буффер | 1 |
| 02 | 9750681 | U-образный болт | 2 |
| 03 | J217085 | Шайба | 4 |
| 04 | 4404205 | Проставка | 4 |
| 05 | M660016 | U-образная гайка | 4 |
| 06 | 4404195 | Пластина | 1 |
| 07 | 8055699 | Направляющая | 1 |
| 08 | 8055933 | Направляющая | 1 |
| 13 | 4280613 | Штанга | 2 |
| 14 | J901270 | Болт | 4 |
| 15 | J950012 | Гайка | 8 |
| 17 | 9741055 | U-образный болт | 2 |
| 18 | J950016 | Гайка | 8 |
| 19 | J217085 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
