Верхний стрела — HITACHI KH250HD

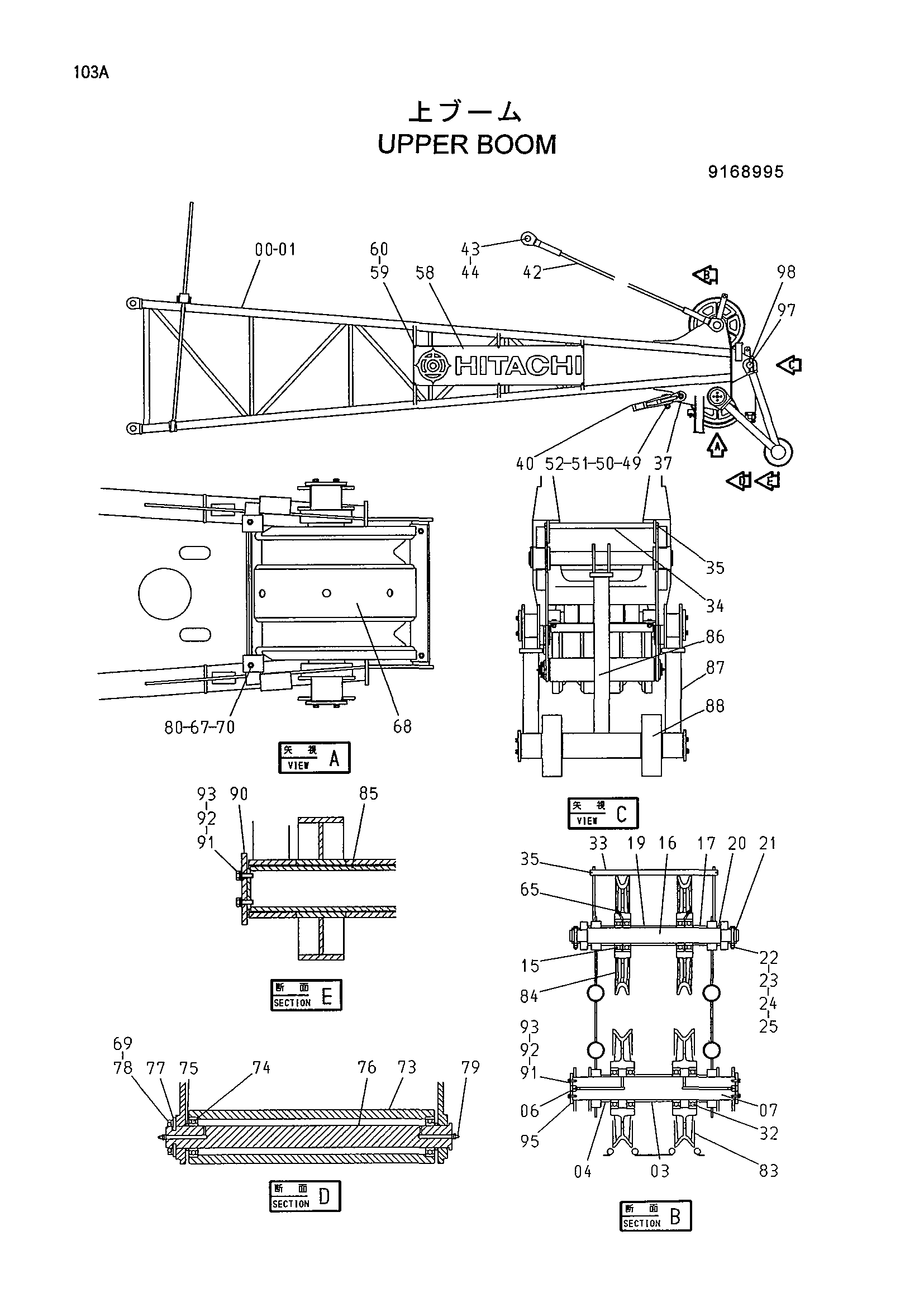

Заводская схема «Верхний стрела» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003360	Стрела верхний	1
01	7034394	Стрела верхний	1
03	4356999	Проставка	1
04	4356997	Проставка	2
06	J75482	Пресс-маслёнка	2
07	3081831	Мост	1
15	4129305	Шариковый подшипник	4
16	4160401	Мост	1
17	4160409	Проставка	2
19	4160407	Проставка	1
20	4160408	Проставка	2
21	4160406	Проставка	2
22	4160403	Болт	2
23	J952012	Гайка	2
24	M641215	Корончатая гайка	2
25	A763025	Шплинт	2
32	4162528	Шариковый подшипник	4
33	4280699	Палец	1
34	4280700	Палец	1
35	A766045	Шплинт	4
37	8016217	Концевой вилка	1
40	2011693	Разъём канат	1
42	8029694	Канат подвесной	2
43	4062839	Палец	2
44	A761000	Шплинт	2
49	4387083	Палец	2
50	4114408	Шайба	2
51	4137247	Корончатая гайка	2
52	A766063	Шплинт	2
58	4190884	Информационный пластина	2
59	J901030	Болт	12
60	J950010	Гайка	24
65	J75581	Пресс-маслёнка	2
67	M660012	U-образная гайка	4
68	7030623	Направляющая	1
70	J901240	Болт	4
73	4232810	Ролик	1
74	4116834	Подшипник шарик.	2
75	4232812	Проставка	2
76	4232811	Мост	1
77	X4246	Стопорная пластина	2
78	J901225	Болт	4
79	J75481	Пресс-маслёнка	2
80	449490	Шайба	8
83	3073667	Канатный блок	2
84	3078823	Канатный блок направляющая	2
85	9749723	Мост	1
86	8071661	Тяга	1
87	8071663	Тяга	2
88	8071666	Ролик	2
90	4399020	Пластина	2
91	J931030	Болт	16
92	A590110	Плоская шайба	16
93	A590910	Пружинная шайба	16
95	4399022	Пластина	2
97	4399033	Мост	1
98	3006890	Стопорный палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
