Крюк 35T — HITACHI KH250HD

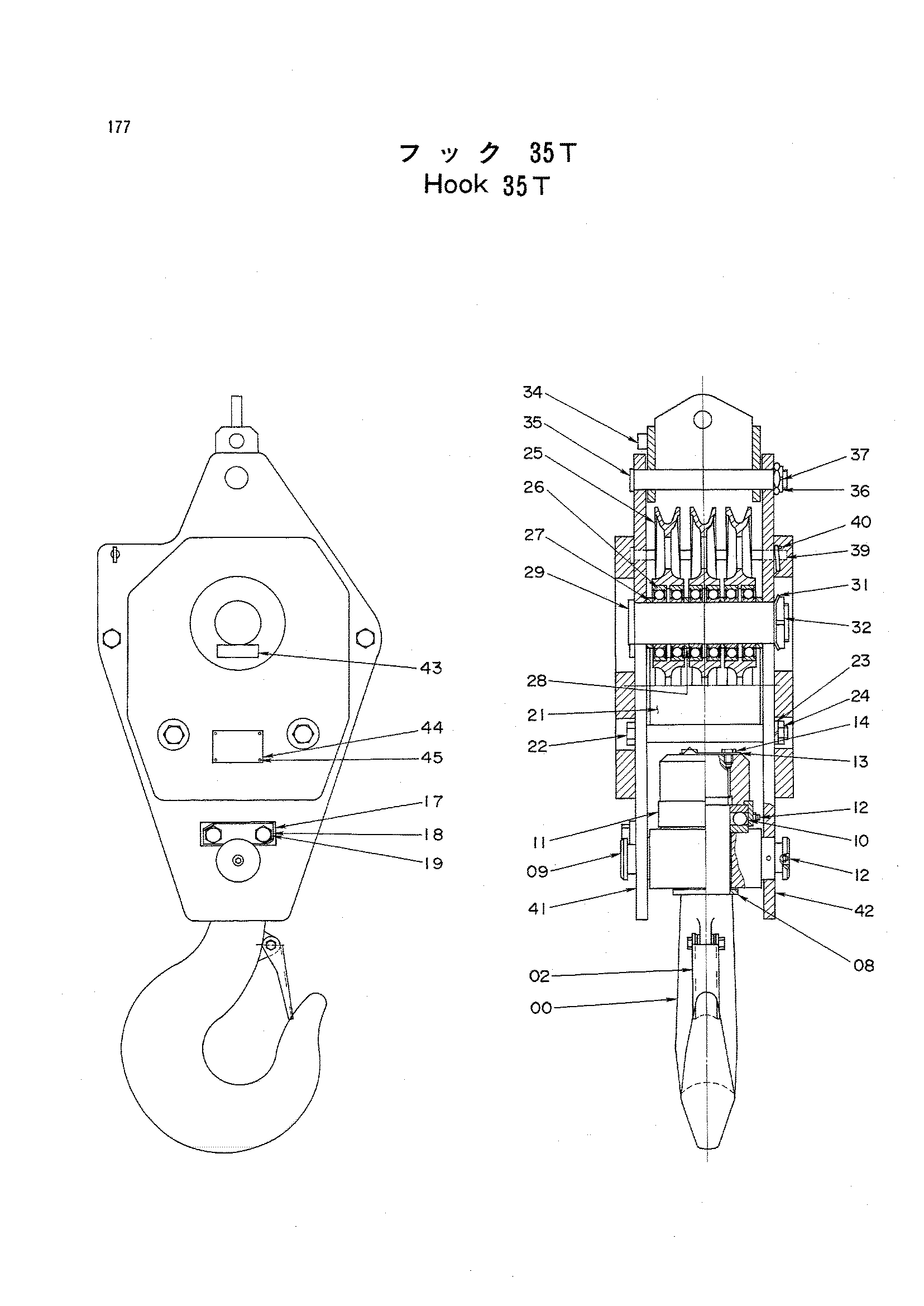

Заводская схема «Крюк 35T» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9057967 | Крюк | 1 |
| 02 | 9069473 | Кронштейн в сборе | 1 |
| 08 | 4145274 | Проставка | 1 |
| 09 | 3029727 | Труннион | 1 |
| 10 | 4145281 | Шариковый подшипник | 1 |
| 11 | 4157806 | Крышка подшипник. | 1 |
| 12 | J75481 | Пресс-маслёнка | 3 |
| 13 | 4105625 | Стопорная шайба | 1 |
| 14 | 4169514 | Болт | 2 |
| 17 | 4087892 | Стопорная пластина | 2 |
| 18 | X4873 | Стопорная шайба | 2 |
| 19 | J912035 | Болт | 4 |
| 21 | 8029788 | Направляющая каната | 1 |
| 22 | 4145268 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 24 | M562419 | Гайка | 4 |
| 25 | 3025749 | Канатный блок | 3 |
| 26 | 971655 | Шариковый подшипник | 6 |
| 27 | 4145277 | Проставка | 2 |
| 28 | 4018678 | Проставка | 2 |
| 29 | 3026527 | Мост | 1 |
| 31 | 454958 | Шайба подшипник. | 1 |
| 32 | 454941 | Гайка подшипник. | 1 |
| 34 | 8027426 | Тяга | 1 |
| 35 | 4145278 | Палец | 1 |
| 36 | 4085591 | Корончатая гайка | 1 |
| 37 | A766063 | Шплинт | 1 |
| 39 | 9718058 | Палец | 1 |
| 40 | 4001834 | Палец кольцо | 1 |
| 41 | 8052021 | Пластина подвес | 1 |
| 42 | 8052022 | Пластина подвес | 1 |
| 43 | 4100955 | Пластина | 1 |
| 44 | 495652 | Информационная табличка | 1 |
| 45 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
