Канат направляющая (основной подъёмный механизм, аукс.хоист, стрела подъёмный механизм) — HITACHI KH250HD

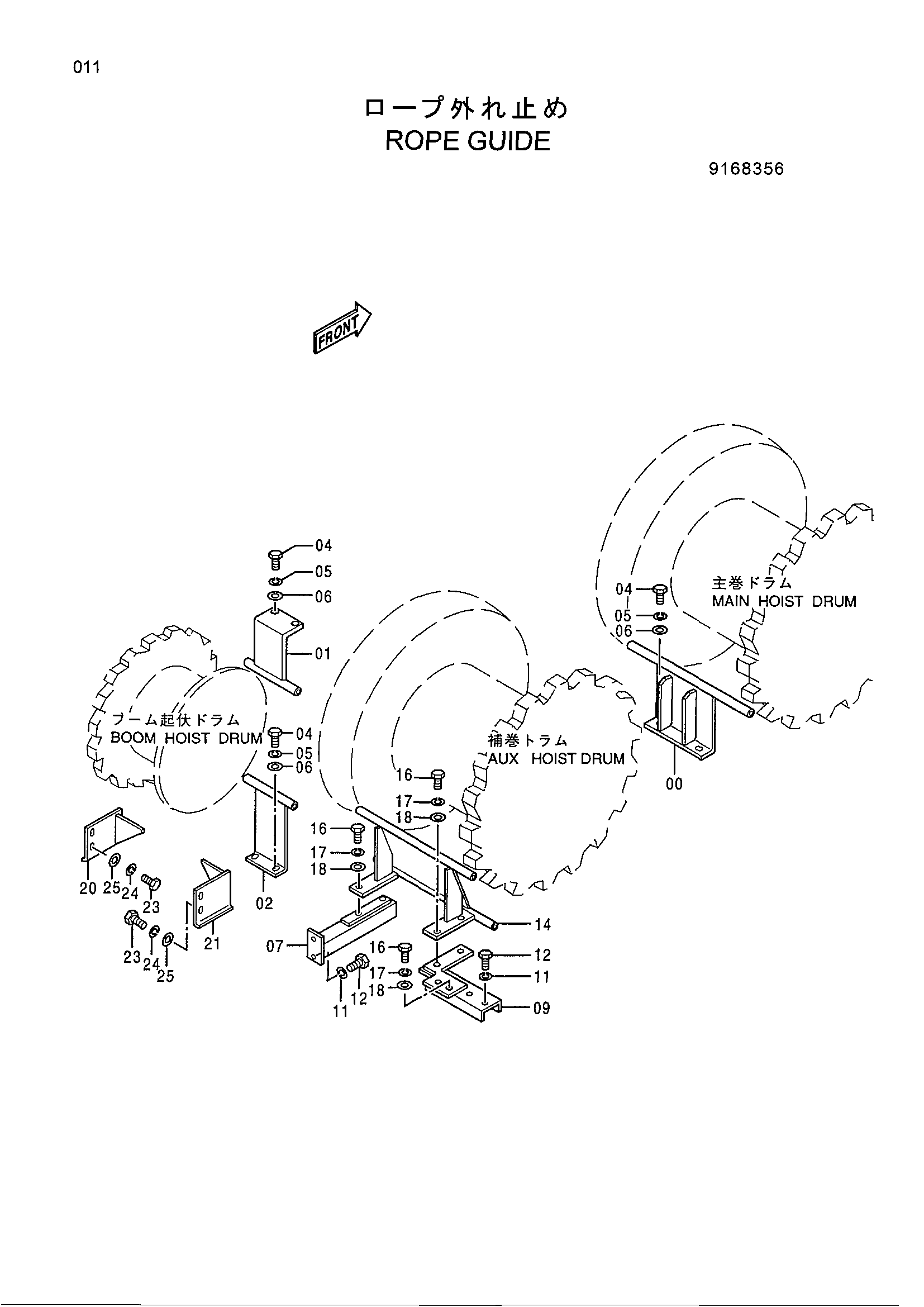

Заводская схема «Канат направляющая (основной подъёмный механизм, аукс.хоист, стрела подъёмный механизм)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9168356 | Канат направляющая | 1 |
| 00 | 8038168 | Кронштейн | 1 |
| 01 | 9749559 | Кронштейн | 1 |
| 02 | 9749554 | Кронштейн | 1 |
| 04 | J901230 | Болт | 6 |
| 05 | A590912 | Пружинная шайба | 6 |
| 06 | 449490 | Шайба | 6 |
| 07 | 9740321 | Кронштейн | 1 |
| 09 | 9737434 | Кронштейн | 1 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | J901225 | Болт | 4 |
| 14 | 8071318 | Кронштейн | 1 |
| 16 | J901225 | Болт | 6 |
| 17 | A590912 | Пружинная шайба | 6 |
| 18 | 449490 | Шайба | 6 |
| 20-2 | 9138326 | Канат направляющая | 1 |
| 20 | 8057961 | Кронштейн | 1 |
| 21 | 8057962 | Кронштейн | 1 |
| 23 | J901232 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
