Пилотные гидролинии (5) — HITACHI KH250HD

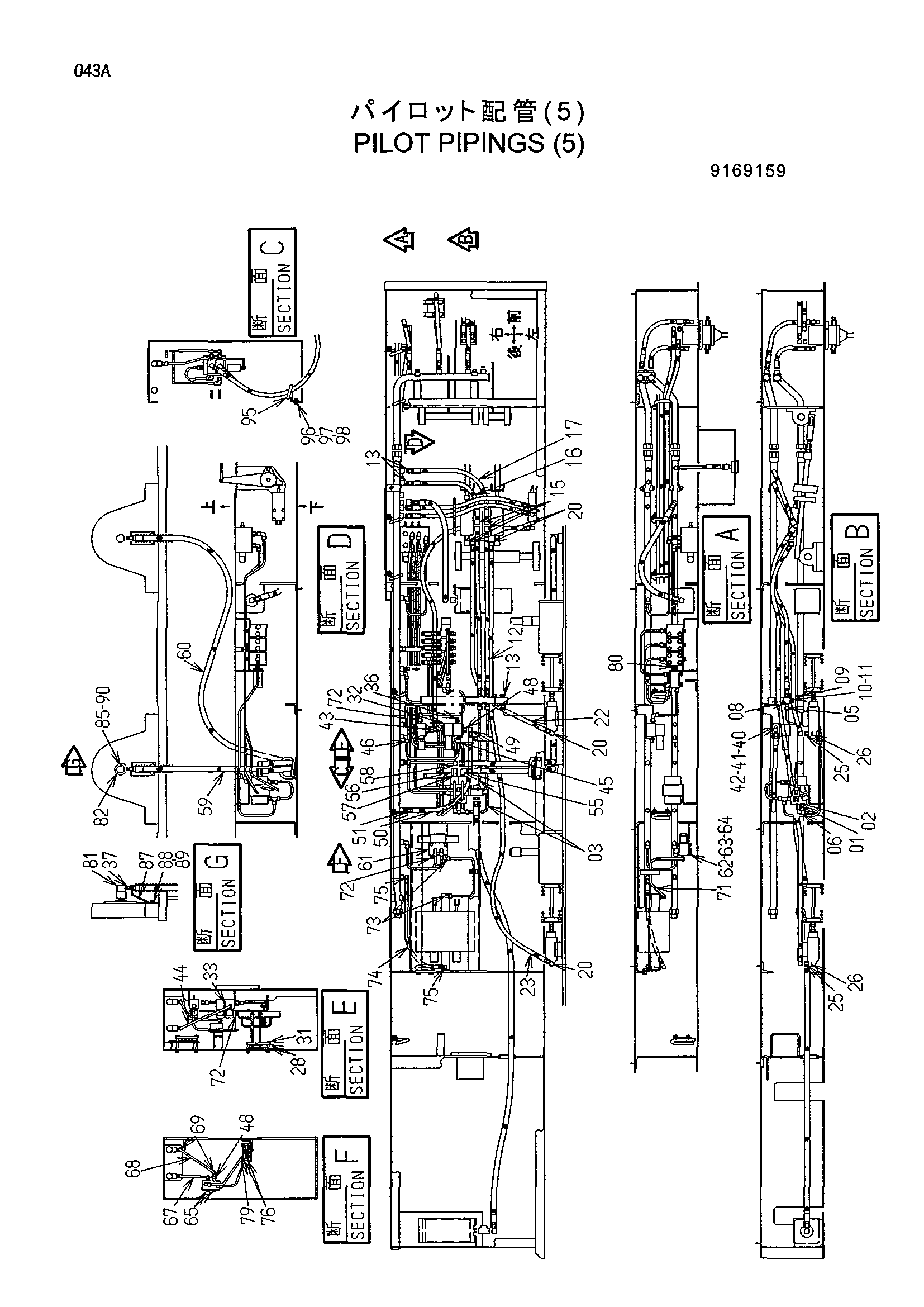

Заводская схема «Пилотные гидролинии (5)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156946 | Адаптер | 2 |
| 02 | 4509180 | Уплотнительное кольцо | 2 |
| 03 | 4190869 | Трубка | 2 |
| 05 | 4130171 | Штуцер трубки | 2 |
| 06 | 4130177 | Штуцер трубки | 2 |
| 08 | 4341871 | Коллектор | 1 |
| 09 | 9725661 | Опора | 1 |
| 10 | J901050 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4160607 | Шланг | 2 |
| 13 | 94-1302 | Адаптер | 6 |
| 15 | 4156948 | Угловой штуцер | 6 |
| 16 | 4067468 | Шланг | 1 |
| 17 | 4054368 | Шланг | 1 |
| 20 | 94-1402 | Угловой штуцер | 4 |
| 22 | 4158052 | Шланг | 1 |
| 23 | 4151833 | Шланг | 1 |
| 25 | 4000585 | Адаптер | 2 |
| 26 | 499107 | Прокладка | 2 |
| 28 | 4069831 | Хомут | 2 |
| 31 | J901050 | Болт | 2 |
| 32 | 4155363 | Клапан SOL. | 2 |
| 33 | 984338 | Уплотнительное кольцо | 1 |
| 36 | 4144089 | Адаптер | 1 |
| 37 | 94-1301 | Адаптер | 2 |
| 40 | J900804 | Болт | 2 |
| 41 | M500807 | Гайка | 2 |
| 42 | A590908 | Пружинная шайба | 2 |
| 43 | 447483 | Пробка | 1 |
| 44 | 4190872 | Трубка | 1 |
| 45 | 4130170 | Штуцер трубки | 1 |
| 46 | 4130176 | Штуцер трубки | 1 |
| 48 | 4184799 | Адаптер | 2 |
| 49 | 94-1402 | Угловой штуцер | 1 |
| 50 | 4055161 | Шланг | 1 |
| 51 | 94-1302 | Адаптер | 1 |
| 53 | 4055311 | Ленточный зажим | 3 |
| 55 | 4169597 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4179960 | Адаптер | 1 |
| 57 | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 94-1403 | Угловой штуцер | 1 |
| 59 | 4282447 | Шланг | 1 |
| 60 | 4282449 | Шланг | 1 |
| 61 | 4160495 | Электромагнитный клапан | 1 |
| 62 | J900870 | Болт | 3 |
| 63 | M500807 | Гайка | 3 |
| 64 | A590908 | Пружинная шайба | 3 |
| 65 | 447483 | Пробка | 2 |
| 67 | 4190873 | Трубка | 1 |
| 68 | 4190874 | Трубка | 1 |
| 69 | 4130177 | Штуцер трубки | 4 |
| 71 | 3035780 | Трубка | 1 |
| 72 | 446536 | Пробка | 3 |
| 73 | 4130176 | Штуцер трубки | 2 |
| 74 | 4008031 | Шланг | 1 |
| 75 | 94-1401 | Угловой штуцер | 2 |
| 76 | 4054024 | Хомут | 2 |
| 79 | J901040 | Болт | 2 |
| 80 | 94-1302 | Адаптер | 1 |
| 81 | 4024286 | Соединение | 2 |
| 82 | 4142263 | Стопорная пластина | 2 |
| 85 | A590906 | Пружинная шайба | 2 |
| 87 | 4161443 | Кронштейн | 2 |
| 88 | J901225 | Болт | 4 |
| 89 | A590912 | Пружинная шайба | 4 |
| 90 | J900610 | Болт | 2 |
| 95 | 8030483 | Опора | 1 |
| 96 | J901025 | Болт | 2 |
| 97 | A590910 | Пружинная шайба | 2 |
| 98 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
