Электрооборудование — HITACHI KH250HD

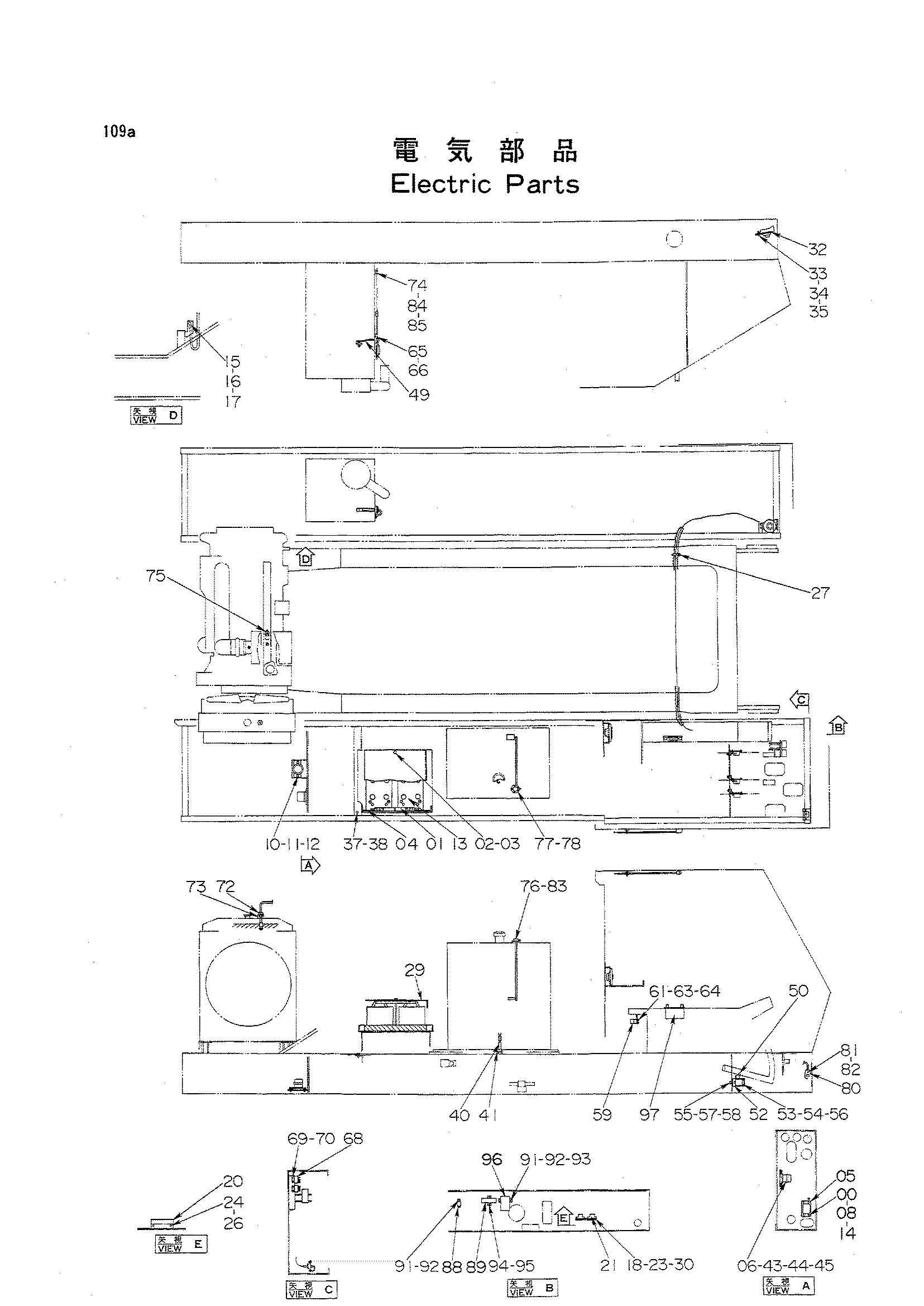

Заводская схема «Электрооборудование» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	J900612	Болт	5
01	4011921	Фиксатор	2
02	4145330	Болт	2
03	A590910	Пружинная шайба	2
04	4003984	Воод	1
05	4515085	Реле	1
06	4031771	Реле аккумулятор	1
08	A590906	Пружинная шайба	5
10	J900828	Болт	2
11	A590108	Плоская шайба	2
12	A590908	Пружинная шайба	2
13	4192421	Аккумулятор	2
14	A590106	Плоская шайба	5
15	J901230	Болт	1
16	A590912	Пружинная шайба	1
17	A590112	Плоская шайба	1
18	M430313	Винт	4
20	4247775	Седло винта	1
21	4097514	Реле	2
23	A590903	Пружинная шайба	4
24	J900825	Болт	2
26	A590908	Пружинная шайба	2
27	4055312	Ленточный зажим	10
29	8035857	Крышка	1
30	A590103	Плоская шайба	4
32	4505524	Звуковой сигнал	1
33	J900825	Болт	2
34	M500807	Гайка	2
35	A590908	Пружинная шайба	2
37	J901020	Болт	1
38	A590910	Пружинная шайба	1
39	4279380	Проводка	1
40	4131643	Выключатель уровень	1
41	4189398	Уплотнительная шайба	1
42	4279381	Жгут проводов	1
43	4191038	Фусибле-линк	1
44	4191773	Фусибле-линк	1
45	4292477	Фусибле-линк	1
49	4129942	Выключатель уровень	1
50	4269325	Свикх микро	3
52	4139955	Кронштейн	3
53	M430625	Винт	9
54	A590906	Пружинная шайба	9
55	J901030	Болт	6
56	A590106	Плоская шайба	9
57	J950010	Гайка	6
58	A590910	Пружинная шайба	6
59	4178359	Реле	1
61	M430316	Винт	2
63	A590903	Пружинная шайба	2
64	M500303	Гайка	2
65	M430510	Винт	3
66	A590905	Пружинная шайба	3
68	4149142	Реле	2
69	M430508	Винт	4
70	A590905	Пружинная шайба	4
72	4150367	Выключатель уровень	1
73	4131721	Манжета	1
74	4000856	Зажим трубка	2
75	4030594	Блок	1
76	3026554	Указатель	1
77	M430513	Винт	5
78	A590905	Пружинная шайба	5
80	4190997	Короб клемма	1
81	J900616	Болт	2
82	A590906	Пружинная шайба	2
83	4211031	Манжета	1
84	M430610	Винт	2
85	A590906	Пружинная шайба	2
88	4158760	Реле	1
89	4158761	Резистор	1
91	M430610	Винт	4
92	A590906	Пружинная шайба	4
93	A590106	Плоская шайба	2
94	M430510	Винт	2
95	A590905	Пружинная шайба	2
96	4210118	Таймер	1
97	4043976	Радио	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
