Основной тормоз — HITACHI KH250HD

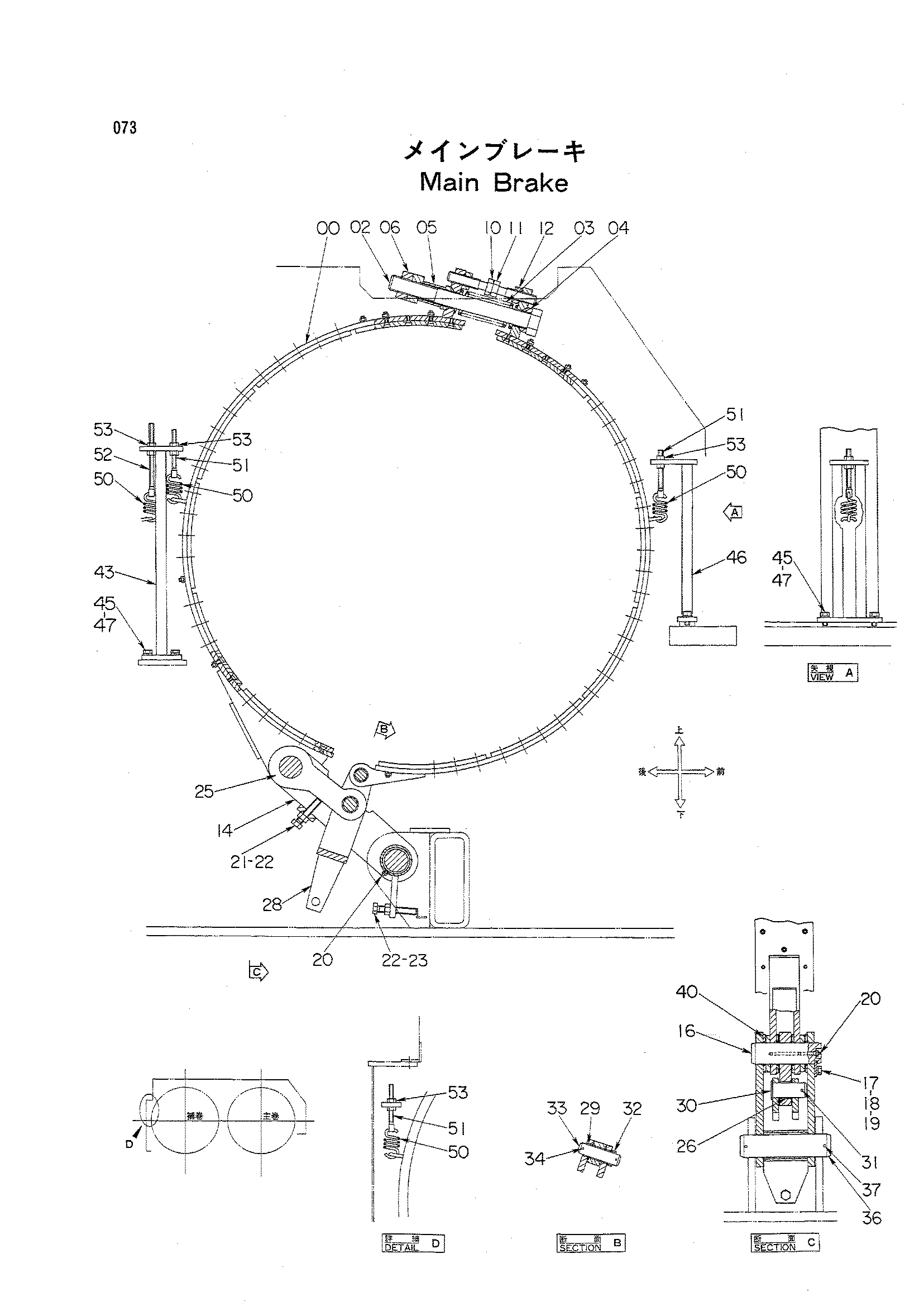

Заводская схема «Основной тормоз» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9103688	Лента тормоз	2
02	4024203	Болт	2
03	49092	Пружина	2
04	45248	Шайба	4
05	456472	Проставка	2
06	J953039	Гайка	4
10	4160753	Болт	2
11	4160752	Болт	2
12	J951024	Гайка	4
14	8030100	Тяга	2
16	4098772	Палец	2
17	X4246	Стопорная пластина	2
18	J901220	Болт	4
19	A590912	Пружинная шайба	4
20	J75481	Пресс-маслёнка	4
21	M261680	Болт	2
22	J950016	Гайка	4
23	M261600	Болт	2
25	4098820	Тяга	2
26	4098770	Втулка	2
28	8016548	Рычаг	2
29	4098769	Втулка	4
30	4098776	Палец	2
31	A766056	Шплинт	2
32	4162000	Проставка	2
33	4161998	Палец	2
34	A766050	Шплинт	4
36	4161999	Палец	2
37	A766080	Шплинт	4
40	4201299	Шайба	8
43	9725535	Кронштейн	1
45	A590912	Пружинная шайба	4
46	9723730	Кронштейн	1
47	J901225	Болт	4
50	428864	Пружина растяжения	4
51	4161039	Болт проушина	3
52	4161038	Болт проушина	1
53	J950012	Гайка	8

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
