Барабан блокировка — HITACHI KH250HD

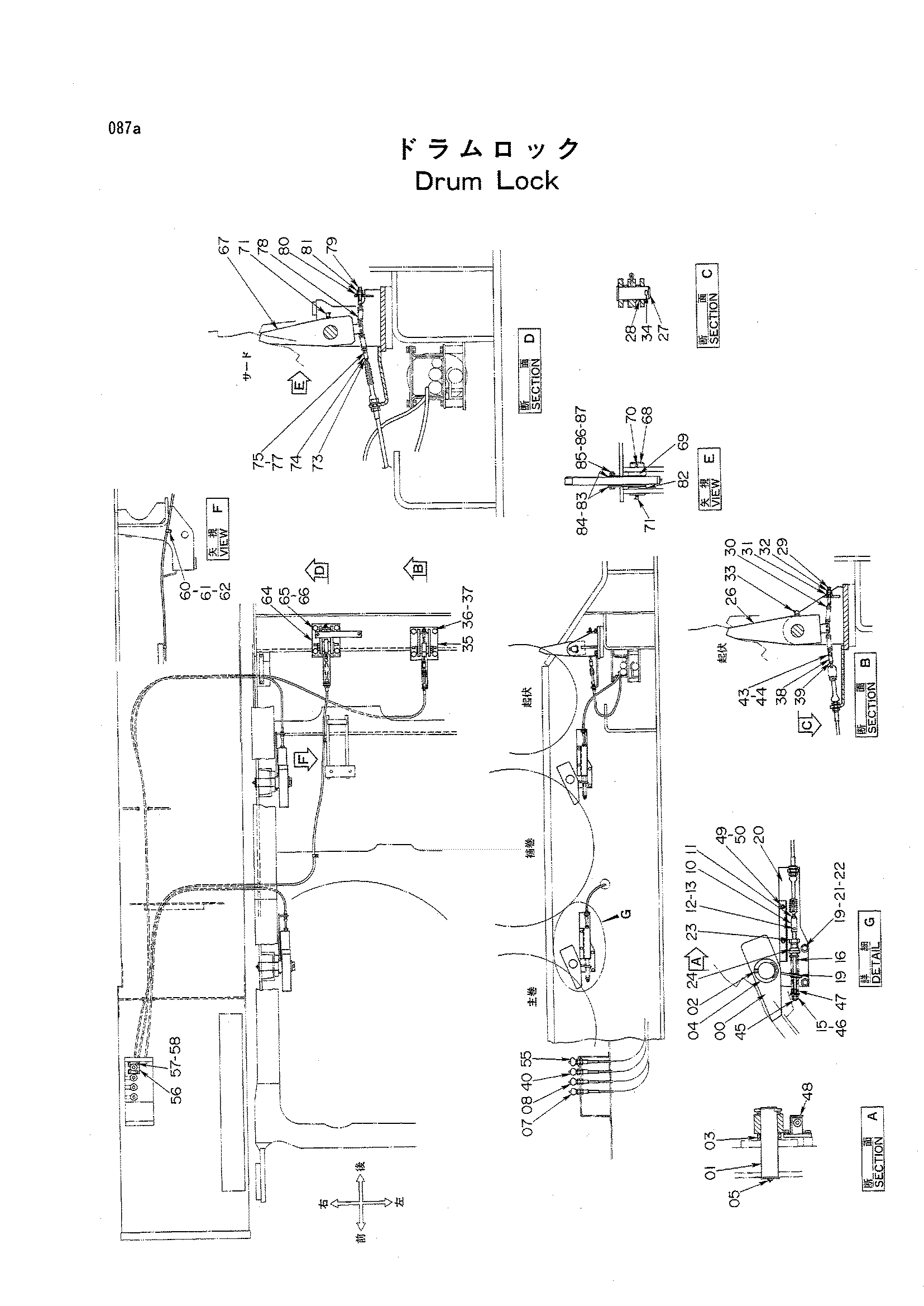

Заводская схема «Барабан блокировка» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9714124 | Наил | 2 |
| 01 | 4162426 | Палец | 2 |
| 02 | A761000 | Шплинт | 2 |
| 03 | 4162427 | Проставка | 2 |
| 04 | 4037308 | Проставка | 2 |
| 05 | J75581 | Пресс-маслёнка | 2 |
| 07 | 4190431 | Трос управления | 1 |
| 08 | 4119661 | Трос управления | 1 |
| 10 | 4064642 | Концевой вилка | 2 |
| 11 | M500605 | Гайка | 2 |
| 12 | 4002679 | Палец | 2 |
| 13 | A763018 | Шплинт | 2 |
| 15 | J950010 | Гайка | 4 |
| 16 | 412967 | Пружина | 2 |
| 19 | J217083 | Шайба | 10 |
| 20 | 9725536 | Кронштейн | 2 |
| 21 | J901025 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | 4190400 | Болт | 2 |
| 24 | 4190401 | Гайка | 2 |
| 26 | 8035855 | Зуб | 1 |
| 27 | 4041716 | Палец | 1 |
| 28 | 4162424 | Проставка | 2 |
| 29 | 4190402 | Шток | 1 |
| 30 | 443270 | Пружина растяжения | 2 |
| 31 | 4190410 | Сиденье | 1 |
| 32 | J950010 | Гайка | 2 |
| 33 | J75581 | Пресс-маслёнка | 1 |
| 34 | A768071 | Шплинт | 1 |
| 35 | 8051336 | Кронштейн | 1 |
| 36 | J901640 | Болт | 4 |
| 37 | A590916 | Пружинная шайба | 4 |
| 38 | M980624 | Концевой вилка | 1 |
| 39 | M500605 | Гайка | 1 |
| 40 | 4190432 | Трос управления | 1 |
| 43 | A740616 | Палец | 1 |
| 44 | A761610 | Шплинт | 1 |
| 45 | 4198430 | Шток | 2 |
| 46 | J217083 | Шайба | 2 |
| 47 | 4198429 | Пружина | 2 |
| 48 | 4190404 | Крышка | 2 |
| 49 | M341010 | Болт с внутренним шестигранником | 4 |
| 50 | A590910 | Пружинная шайба | 4 |
| 55 | 4227729 | Трос управления | 1 |
| 56 | 4157367 | Крышка | 1 |
| 57 | J850616 | Винт | 4 |
| 58 | J251006 | Пружинная шайба | 4 |
| 60 | 4000855 | Зажим трубка | 1 |
| 61 | J900614 | Болт | 1 |
| 62 | A590906 | Пружинная шайба | 1 |
| 64 | 8051244 | Кронштейн | 1 |
| 65 | J901640 | Болт | 4 |
| 66 | A590916 | Пружинная шайба | 4 |
| 67 | 8051203 | Зуб | 1 |
| 68 | 4278146 | Палец | 1 |
| 69 | 4279173 | Проставка | 1 |
| 70 | A768071 | Шплинт | 1 |
| 71 | J75581 | Пресс-маслёнка | 1 |
| 73 | M500605 | Гайка | 1 |
| 74 | M980624 | Концевой вилка | 1 |
| 75 | A740616 | Палец | 1 |
| 77 | A761610 | Шплинт | 1 |
| 78 | 443270 | Пружина растяжения | 2 |
| 79 | 4190402 | Шток | 1 |
| 80 | 4190410 | Сиденье | 1 |
| 81 | J950010 | Гайка | 2 |
| 82 | 4291185 | Проставка | 1 |
| 83 | 4291621 | Регулировочная шайба | 2 |
| 84 | 4291620 | Регулировочная шайба | 3 |
| 85 | J901050 | Болт | 1 |
| 86 | A590910 | Пружинная шайба | 1 |
| 87 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
