Ход трубопроводы (ходовая часть) — HITACHI KH250HD

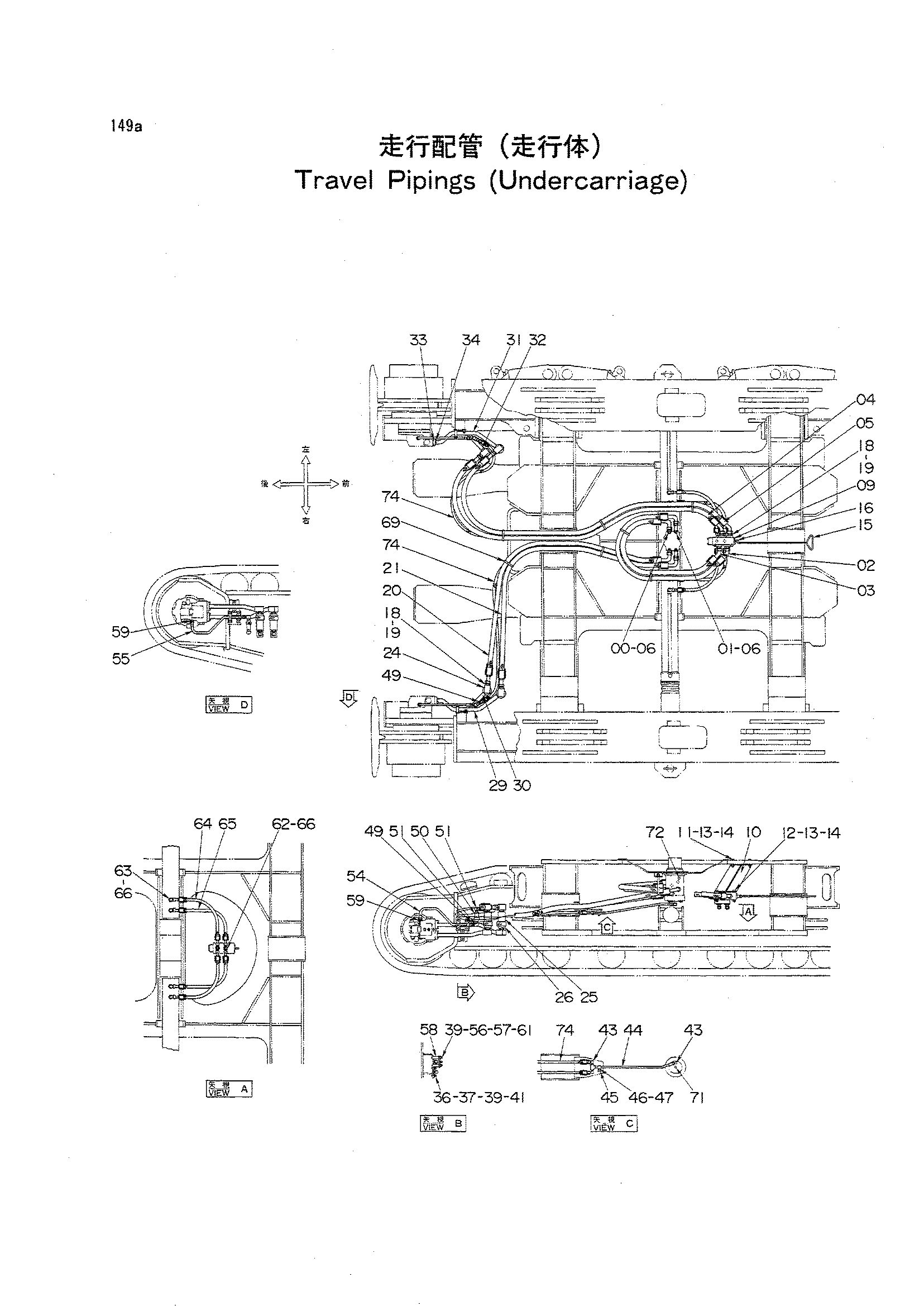

Заводская схема «Ход трубопроводы (ходовая часть)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4189601	Адаптер	2
01	4281997	Адаптер	2
02	4281542	Шланг	1
03	4282008	Шланг	1
04	4282009	Шланг	1
05	4282010	Шланг	1
06	4187328	Уплотнительное кольцо	4
09	4278548	Гидрораспределитель	1
10	8051133	Кронштейн	1
11	J901265	Болт	4
12	M341200	Болт с внутренним шестигранником	3
13	A590912	Пружинная шайба	7
14	J950012	Гайка	7
15	4281540	Шток	1
16	A762520	Шплинт	1
18	4189535	Адаптер	8
19	4187328	Уплотнительное кольцо	8
20	4281241	Шланг	1
21	4281541	Шланг	1
24	4281413	Угловой штуцер	4
25	4141056	Самоуплотняющееся соединение	4
26	4141057	Самоуплотняющееся соединение	4
29	8051131	Трубка	1
30	8051129	Трубка	1
31	8051132	Трубка	1
32	8051130	Трубка	1
33	A811035	Уплотнительное кольцо	4
34	M341236	Болт с внутренним шестигранником	16
36	J901235	Болт	8
37	A590912	Пружинная шайба	8
39	4277629	Регулировочная шайба	12
41	449490	Шайба	8
43	94-1402	Угловой штуцер	3
44	9737292	Трубка	1
45	4138227	Хомут трубки	1
46	J901035	Болт	1
47	A590910	Пружинная шайба	1
49	4282067	Адаптер	4
50	4054613	Клапан быстрый	2
51	94-0632	Угловой штуцер	4
53	94-1302	Адаптер	2
54	9737289	Трубка	1
55	9737290	Трубка	1
56	J901280	Болт	4
57	A590912	Пружинная шайба	4
58	4282029	Проставка	4
59	4042031	Адаптер	2
61	449490	Шайба	4
62	4236770	Тройник	2
63	4200580	Угловой штуцер	4
64	4282011	Шланг	2
65	4282012	Шланг	2
66	4138938	Уплотнительное кольцо	8
69	4077322	Лента	10
71	446536	Пробка	1
72	447483	Пробка	1
74	4160757	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
