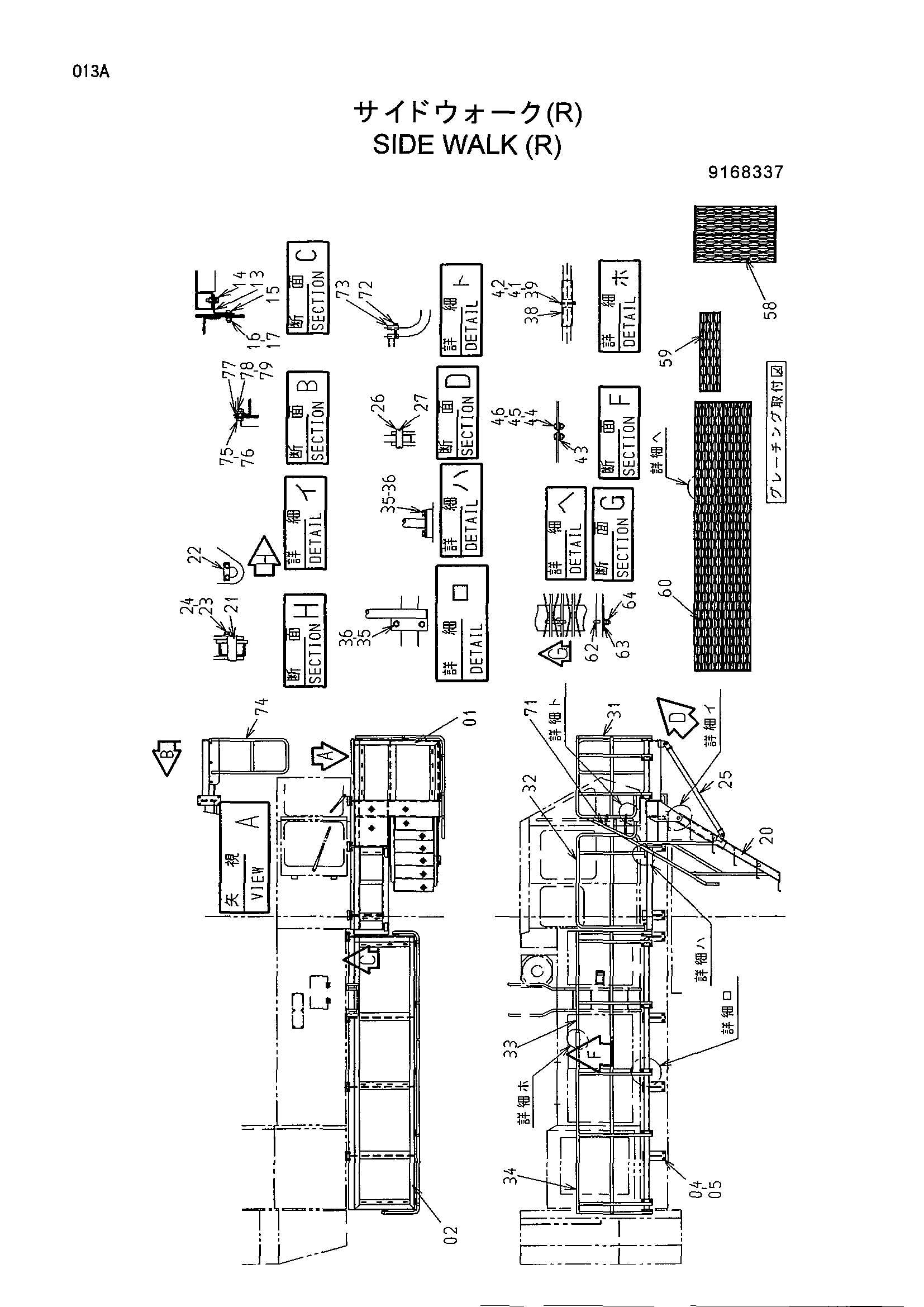

Боковой валк (правый) — HITACHI KH250HD

Заводская схема «Боковой валк (правый)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6017176	Ступень	1
02	7034195	Ступень	1
04	J901645	Болт	28
05	A590916	Пружинная шайба	28
13	4397761	Кронштейн	1
14	J031230	Болт с шайбой	3
15	J901240	Болт	3
16	A590912	Пружинная шайба	3
17	J950012	Гайка	3
20	6017184	Лестница	1
21	4397723	Палец	2
22	X4245	Стопорная пластина	2
23	J901020	Болт	4
24	A590910	Пружинная шайба	4
25	9749569	Стойка	2
26	4397720	Палец	4
27	A765040	Шплинт	8
31	8071360	Поручень	1
32	8063858	Поручень	1
33	8071361	Поручень	1
34	8071363	Поручень	1
35	J901230	Болт	30
36	A590912	Пружинная шайба	30
38	4141515	Трубка	1
39	J900655	Болт	1
41	M500605	Гайка	2
42	A590106	Плоская шайба	2
43	4141516	Пластина	1
44	J901230	Болт	2
45	A590912	Пружинная шайба	2
46	J950012	Гайка	2
58	4397725	Катвалк	2
59	4397726	Катвалк	1
60	4397727	Катвалк	2
62	4346517	Крюк	24
63	J217083	Шайба	24
64	J950010	Гайка	48
67	8063941	Лестница	1
71	8073236	Поручень	1
72	J020850	Болт с шайбой	4
73	4355757	Хомут	2
74	9750848	Поручень	1
75	J901440	Болт	3
76	A590114	Плоская шайба	3
77	J217084	Шайба	3
78	A590914	Пружинная шайба	3
79	J950014	Гайка	3

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
