Ход трубопроводы (верхняя платформа) — HITACHI KH250HD

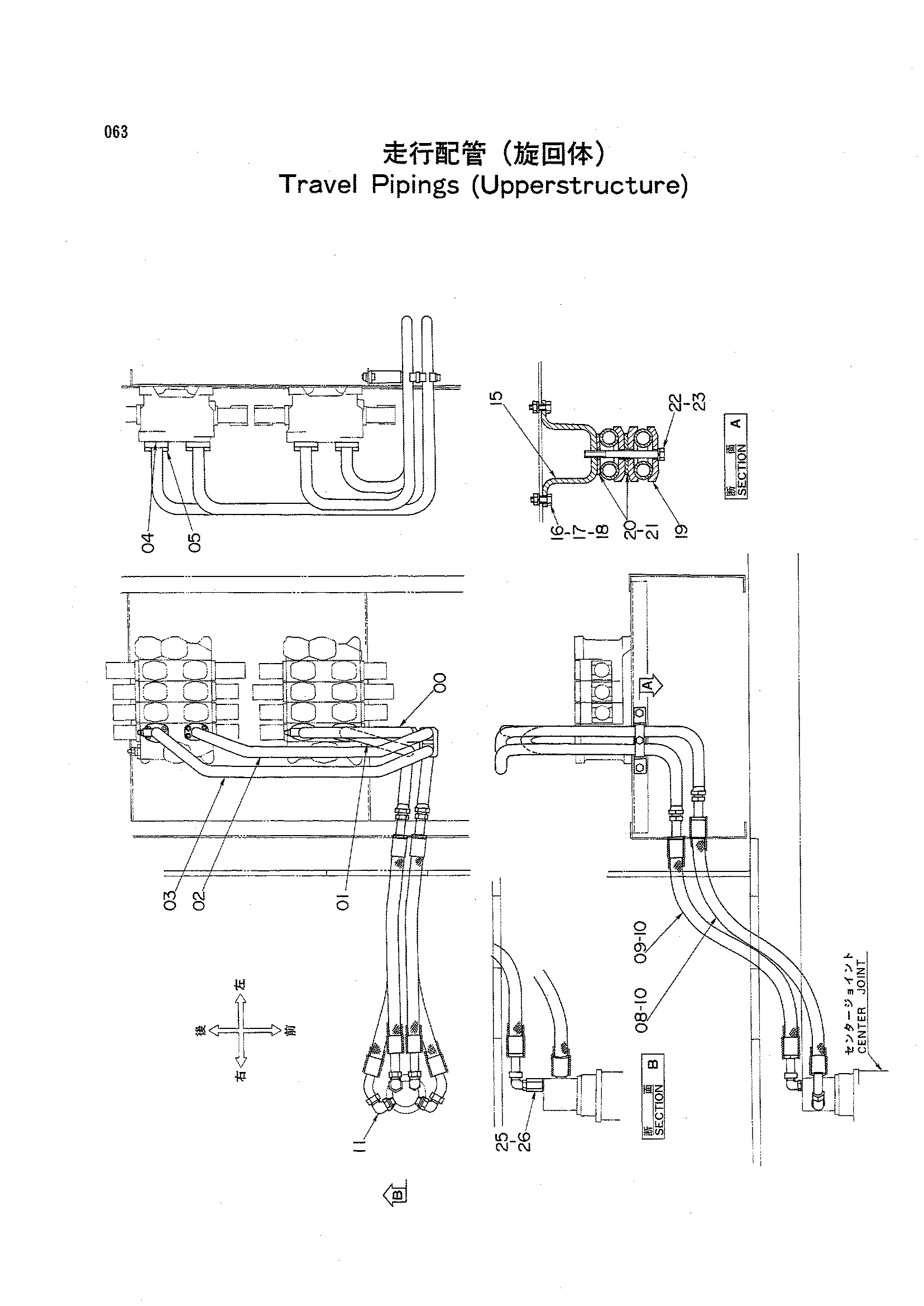

Заводская схема «Ход трубопроводы (верхняя платформа)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8051092 | Трубка | 1 |
| 01 | 8051093 | Трубка | 1 |
| 02 | 8051090 | Трубка | 1 |
| 03 | 8051091 | Трубка | 1 |
| 04 | A811035 | Уплотнительное кольцо | 4 |
| 05 | M341036 | Болт с внутренним шестигранником | 16 |
| 08 | 4279464 | Шланг | 2 |
| 09 | 4279465 | Шланг | 2 |
| 10 | 4187308 | Уплотнительное кольцо | 8 |
| 11 | 4157562 | Угловой штуцер | 4 |
| 15 | 4227135 | Кронштейн | 1 |
| 16 | J901230 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | J950012 | Гайка | 2 |
| 19 | 4053599 | Хомут трубки | 3 |
| 20 | 4177674 | Регулировочная шайба | 2 |
| 21 | 4177673 | Регулировочная шайба | 4 |
| 22 | J901206 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 25 | 4291184 | Адаптер | 1 |
| 26 | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
