Пилотный трубопроводы (1) — HITACHI KH250HD

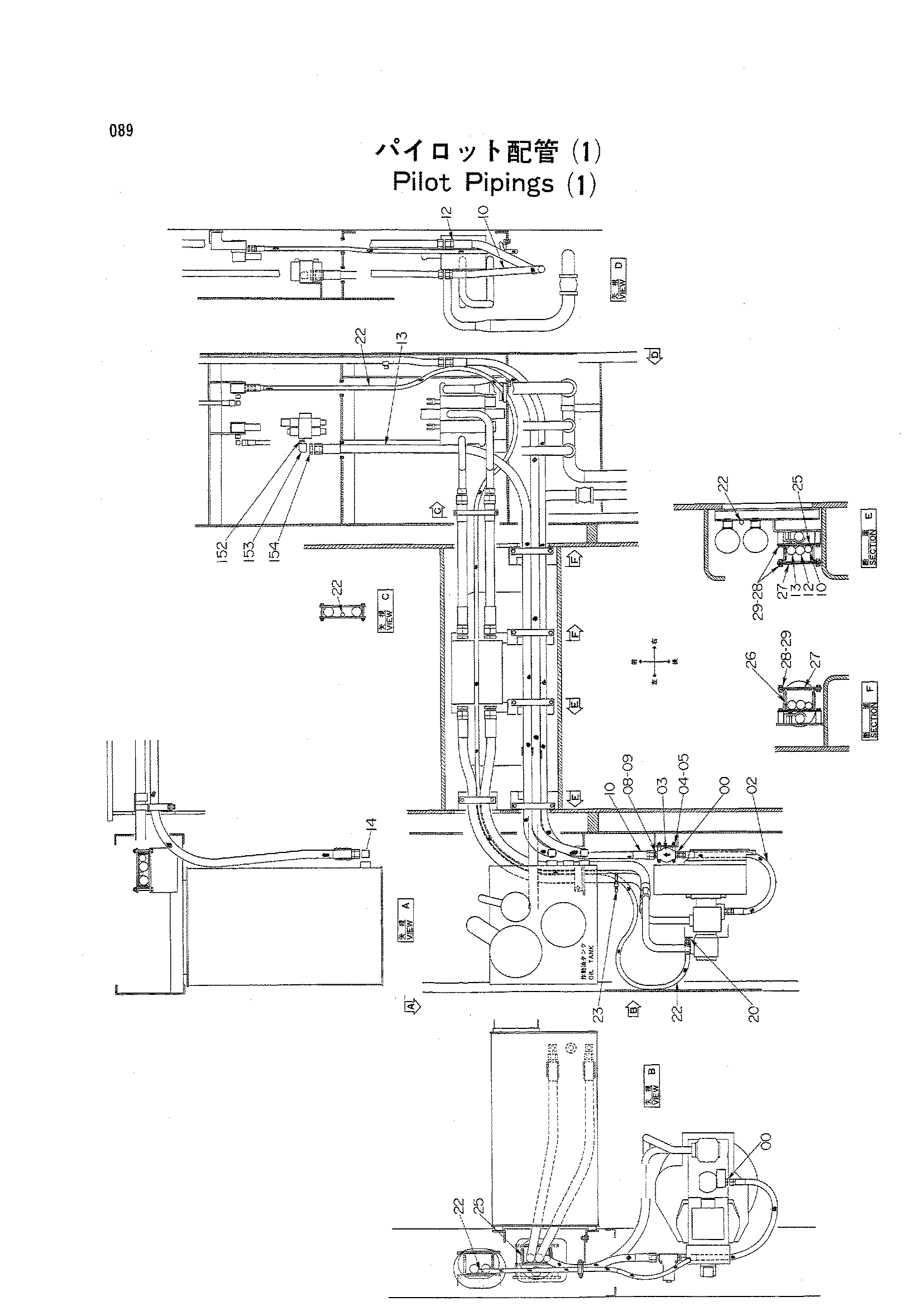

Заводская схема «Пилотный трубопроводы (1)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 2 |
| 02 | 4055220 | Шланг | 1 |
| 03 | 4141319 | Фильтр линия | 1 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J950010 | Гайка | 2 |
| 08 | 4117470 | Адаптер | 1 |
| 09 | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4268883 | Шланг | 1 |
| 12 | 4278626 | Шланг | 1 |
| 13 | 4277464 | Шланг | 1 |
| 14 | 94-1405 | Угловой штуцер | 2 |
| 20 | 4160641 | Адаптер | 1 |
| 22 | 4188990 | Шланг | 1 |
| 23 | 4055312 | Ленточный зажим | 1 |
| 25 | 9737420 | Кронштейн | 2 |
| 26 | 9737394 | Кронштейн | 2 |
| 27 | 9737429 | Сиденье | 4 |
| 28 | J901225 | Болт | 16 |
| 29 | A590912 | Пружинная шайба | 16 |
| 152 | 94-1702 | Адаптер | 1 |
| 153 | 94-0616 | Угловой штуцер | 1 |
| 154 | 4178035 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
