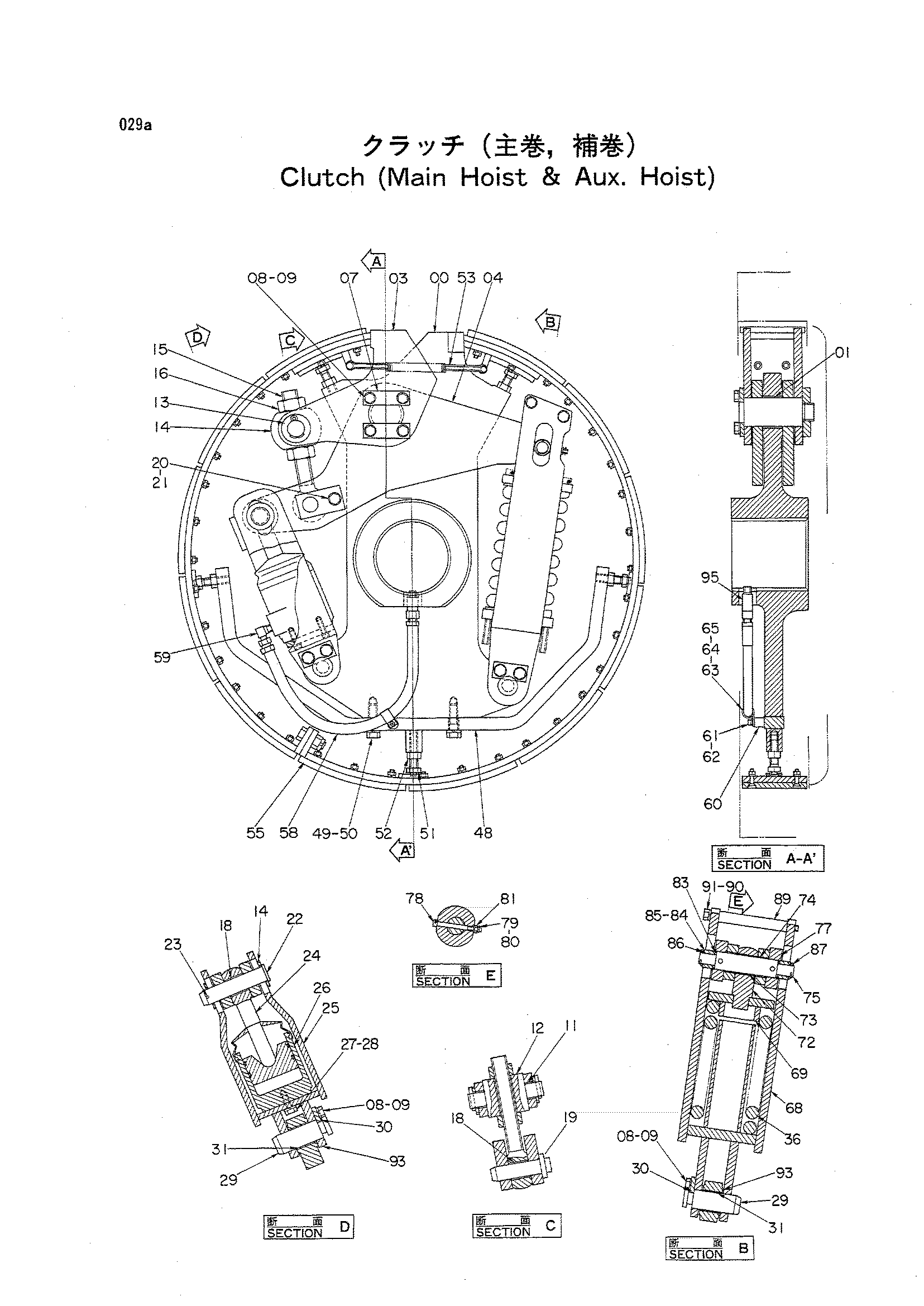

Муфта (основной подъёмный механизм и дополнительный. подъёмный механизм) — HITACHI KH250HD

Заводская схема «Муфта (основной подъёмный механизм и дополнительный. подъёмный механизм)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1010216	Дривер муфта	1
01	4161616	Втулка	1
03	8035651	Рычаг	1
04	3035517	Рычаг	2
07	4189281	Пластина скальный	2
08	J901228	Болт	8
09	A590912	Пружинная шайба	8
11	4178442	Втулка	2
12	4178395	Труннион	1
13	A768045	Шплинт	2
14	A590130	Плоская шайба	4
15	4178394	Болт проушина	1
16	J953030	Гайка	2
18	4161618	Втулка	2
19	9725364	Палец	1
20	J901228	Болт	1
21	A590912	Пружинная шайба	1
22	4189278	Палец	1
23	A765050	Шплинт	1
24	4189277	Шток пусх	1
25	8035652	Кронштейн	1
26	4219486	Гидроцилиндр масляный	1
27	J901232	Болт	2
28	A590912	Пружинная шайба	2
29	4189276	Палец	2
30	4189279	Пластина скальный	2
31	4182290	Втулка	2
36	4189460	Пружина	1
48	8033572	Направляющая лента	1
49	J901655	Болт	2
50	A590916	Пружинная шайба	2
51	4161621	Болт	5
52	J950016	Гайка	5
53	4178496	Пружина	2
55	9067718	Лента муфта в сборе	1
58	4074307	Шланг	1
59	94-1402	Угловой штуцер	1
60	4178397	Проставка	1
61	M430635	Винт	1
62	A590906	Пружинная шайба	1
63	499316	Зажим	1
64	4023275	Защитный кожух	1
65	4022702	Защитный кожух	1
68	8041674	Кронштейн	1
69	9730081	Сиденье	1
72	4221881	Шток пусх	1
73	4221833	Втулка	1
74	4178443	Втулка	2
75	4221843	Палец	1
77	4221844	Проставка	2
78	4221834	Болт с внутренним шестигранником	2
79	A590908	Пружинная шайба	2
80	M500807	Гайка	2
81	A762020	Шплинт	2
83	4221845	Проставка	2
84	4221848	Втулка	2
85	4221847	Ролик	2
86	4221846	Проставка	2
87	A763036	Шплинт	2
89	4221849	Проставка	2
90	J901213	Болт	2
91	A590912	Пружинная шайба	2
93	418890	Регулировочная шайба	4
95	4247619	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
