Барабан вал (подъёмный механизм) — HITACHI KH250HD

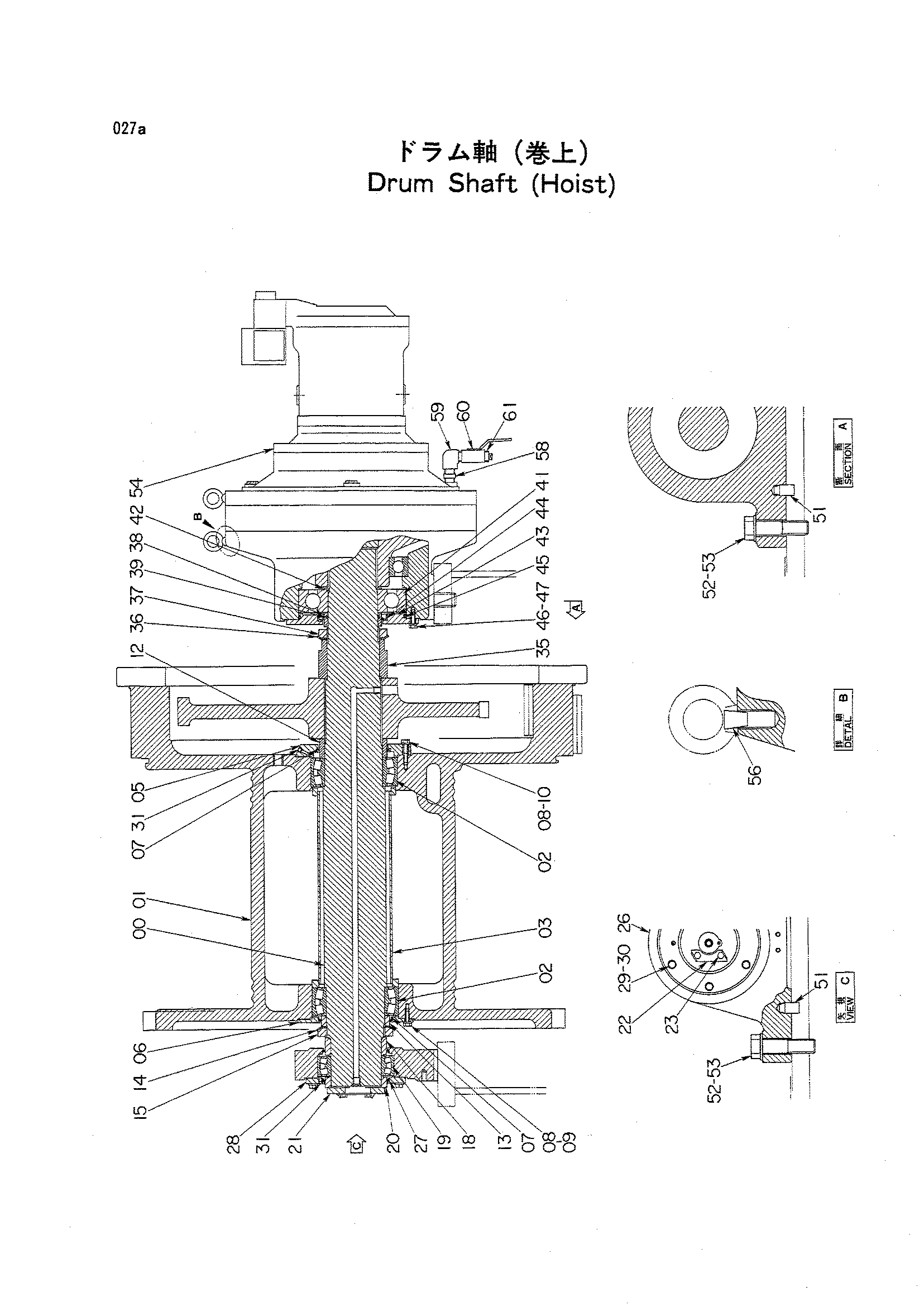

Заводская схема «Барабан вал (подъёмный механизм)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1010200 | Вал барабан | 1 |
| 01 | 1016594 | Барабан | 1 |
| 02 | 4117992 | Подшипник. спх.рол. | 2 |
| 03 | 9713944 | Проставка | 1 |
| 05 | 3035518 | Фиксатор подшипник. | 1 |
| 06 | 4118708 | Фиксатор подшипник. | 1 |
| 07 | 4023745 | Масляное уплотнение | 2 |
| 08 | A590912 | Пружинная шайба | 16 |
| 09 | J901232 | Болт | 8 |
| 10 | J901250 | Болт | 8 |
| 12 | 4182297 | Проставка | 1 |
| 13 | 4120025 | Проставка | 1 |
| 14 | 455014 | Шайба подшипник. | 1 |
| 15 | 455005 | Гайка подшипник. | 1 |
| 18 | 4182292 | Проставка | 1 |
| 19 | 969436 | Подшипник. спх.рол. | 1 |
| 20 | 4182293 | Проставка | 1 |
| 21 | 4182295 | Фиксатор | 1 |
| 22 | 4182294 | Стопорная шайба | 2 |
| 23 | J901235 | Болт | 4 |
| 26 | 3035423 | Педестал | 1 |
| 27 | 4062404 | Масляное уплотнение | 2 |
| 28 | 4182296 | Фиксатор подшипник | 1 |
| 29 | J901235 | Болт | 6 |
| 30 | A590912 | Пружинная шайба | 6 |
| 31 | 94-2010 | Пробка | 2 |
| 35 | 4182298 | Проставка | 1 |
| 36 | 4141471 | Шайба подшипник. | 1 |
| 37 | 4141472 | Гайка подшипник. | 1 |
| 38 | 4141465 | Проставка | 1 |
| 39 | A810130 | Уплотнительное кольцо | 1 |
| 41 | 4022441 | Шариковый подшипник | 1 |
| 42 | 4511549 | Стопорное кольцо | 1 |
| 43 | 4144824 | Фиксатор подшипник. | 1 |
| 44 | 4116186 | Масляное уплотнение | 1 |
| 45 | A810270 | Уплотнительное кольцо | 1 |
| 46 | J901232 | Болт | 8 |
| 47 | A590912 | Пружинная шайба | 8 |
| 51 | 4122547 | Установочный штифт | 4 |
| 52 | 4054003 | Шайба | 4 |
| 53 | J833608 | Болт | 4 |
| 54 | 4281313 | Гидромотор плунжер | 1 |
| 56 | 428028 | Пробка | 1 |
| 58 | 94-1704 | Адаптер | 1 |
| 59 | 94-0633 | Угловой штуцер | 1 |
| 60 | 94-4029 | Кран | 1 |
| 61 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
