Портал (нижний) — HITACHI KH250HD

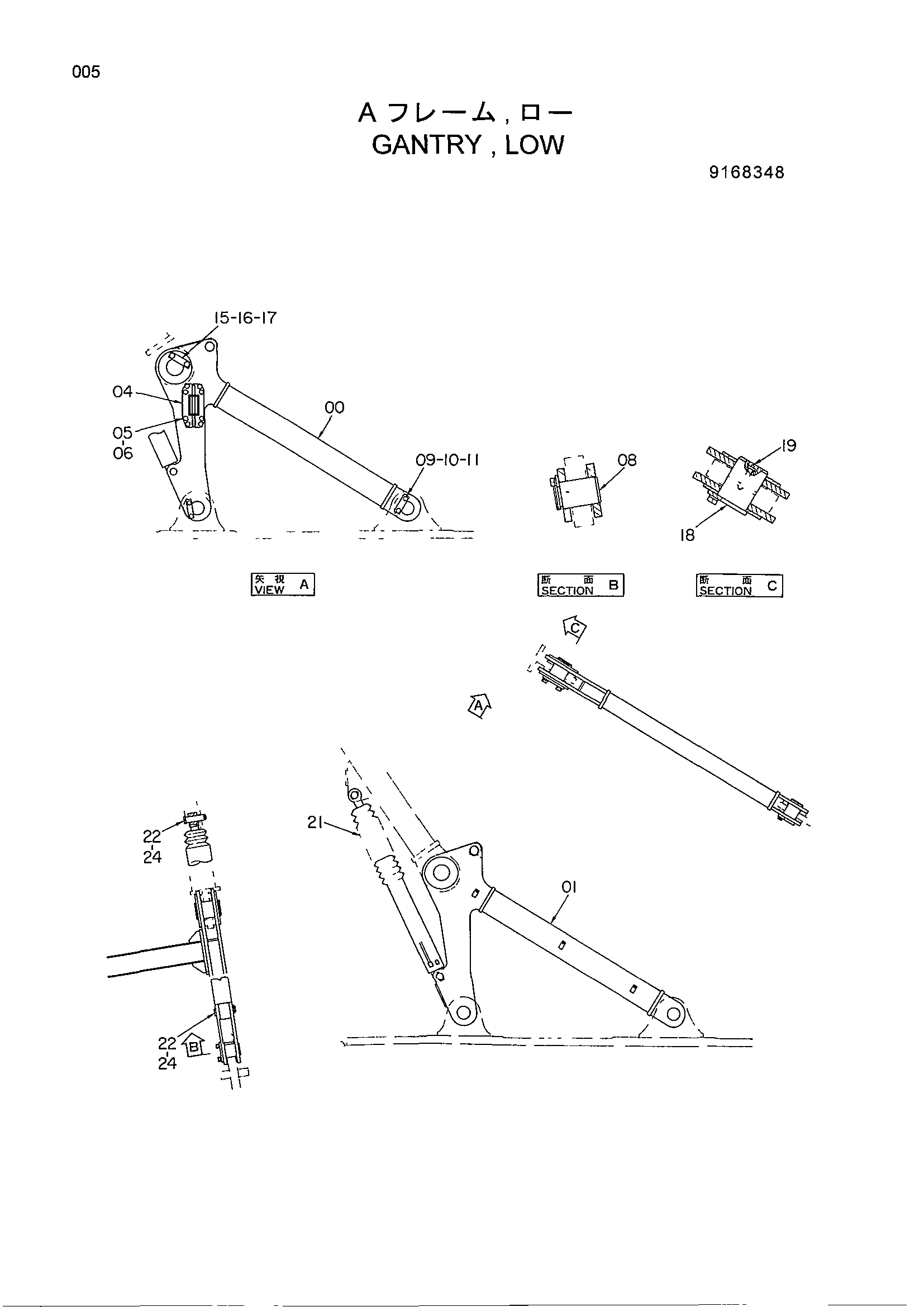

Заводская схема «Портал (нижний)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034229 | Стойка (левый) | 1 |
| 01 | 7034228 | Стойка (правый) | 1 |
| 04 | 8029832 | Штанга | 1 |
| 05 | J901635 | Болт | 16 |
| 06 | A590916 | Пружинная шайба | 16 |
| 08 | 4228032 | Палец | 4 |
| 09 | X4247 | Стопорная пластина | 4 |
| 10 | J901630 | Болт | 8 |
| 11 | A590916 | Пружинная шайба | 8 |
| 15 | X4248 | Стопорная пластина | 2 |
| 16 | J932035 | Болт | 4 |
| 17 | A590920 | Пружинная шайба | 4 |
| 18 | 4228033 | Палец | 2 |
| 19 | J75481 | Пресс-маслёнка | 2 |
| 21 | 4269928 | Гидроцилиндр. масляный | 2 |
| 22 | 4098034 | Палец | 4 |
| 24 | A768063 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
