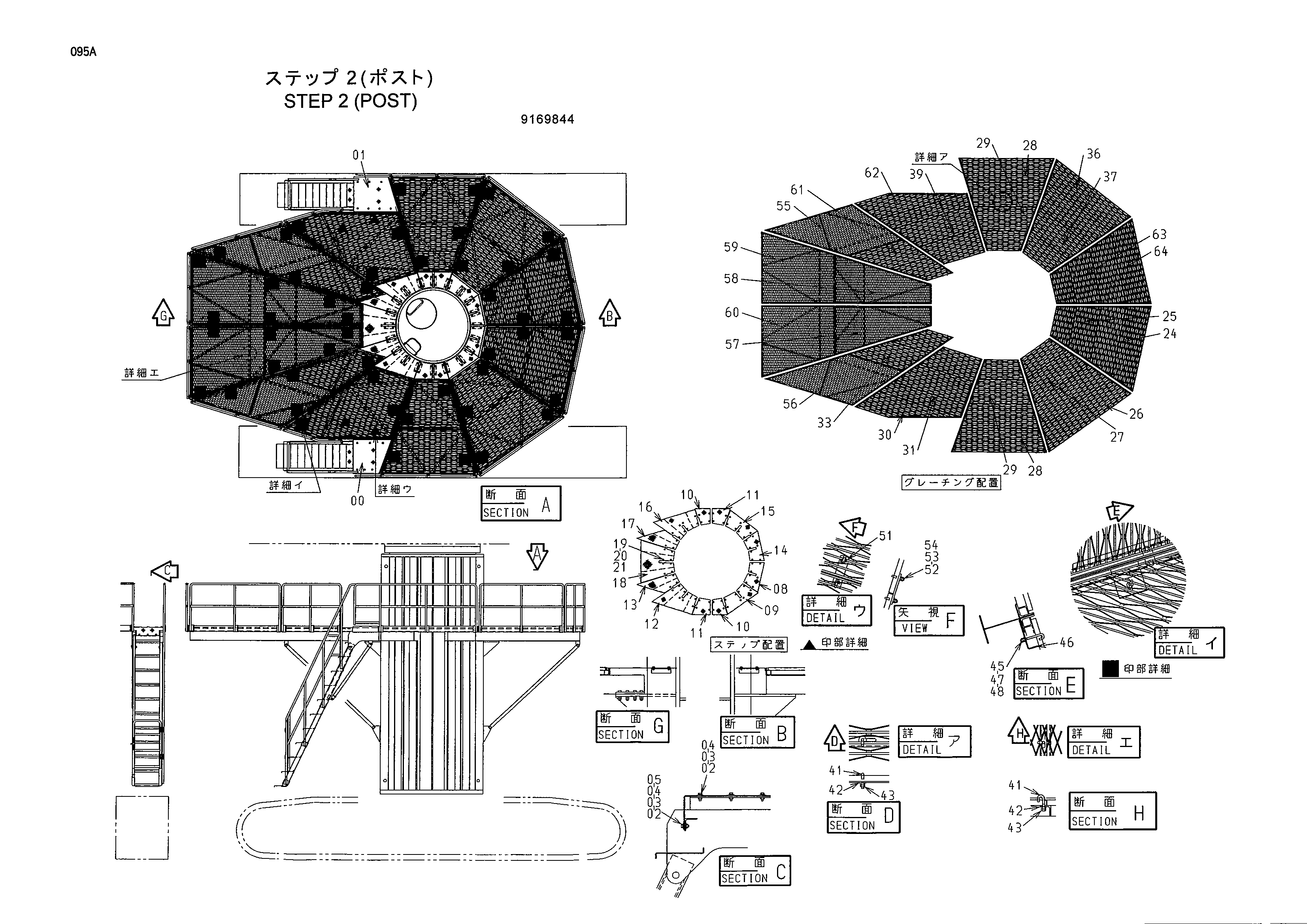

Ступень 2 (пост) — HITACHI KH250HD

Заводская схема «Ступень 2 (пост)» для HITACHI KH250HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8072044	Крышка	1
01	8072045	Крышка	1
02	J901035	Болт	19
03	J217083	Шайба	25
04	A590910	Пружинная шайба	19
05	J950010	Гайка	6
08	4400905	Ступень	1
09	4400906	Ступень	1
10	4400907	Ступень	2
11	4400908	Ступень	2
12	8072075	Ступень	1
13	9750060	Ступень	1
14	4400909	Ступень	1
15	4400910	Ступень	1
16	8072076	Ступень	1
17	9750061	Ступень	1
18	9750062	Ступень	1
19	J901035	Болт	80
20	J217083	Шайба	80
21	A590910	Пружинная шайба	80
24	4400917	Катвалк	1
25	4400918	Катвалк	1
26	4400927	Катвалк	1
27	4400928	Катвалк	1
28	4400923	Катвалк	2
29	4400924	Катвалк	2
30	4400930	Катвалк	1
31	4400932	Катвалк	1
33	4400934	Катвалк	1
36	4400919	Катвалк	1
37	4400920	Катвалк	1
39	4400922	Катвалк	1
41	4346517	Крюк	90
42	J217083	Шайба	90
43	J950010	Гайка	180
45	4400946	Крюк	60
46	4400948	Пластина	60
47	J217083	Шайба	60
48	J950010	Гайка	120
51	X4249	Стопорная пластина	4
52	4346517	Крюк	8
53	J217083	Шайба	8
54	J950010	Гайка	16
55	6017607	Ступень	1
56	6017608	Ступень	1
57	6017616	Ступень	1
58	6017617	Ступень	1
59	7035123	Ступень	1
60	7035124	Ступень	1
61	4403788	Катвалк	1
62	4403789	Катвалк	1
63	4403790	Катвалк	1
64	4403791	Катвалк	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH250HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
